Установка
2-36
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
Разъемы шланга подачи охлаждающей жидкости
Шланги водяного охлаждения с цветовой кодировкой следует проложить от задней части корпуса источника
волоконного лазера к распределителю лазерной головки. Избегайте чрезмерного изгиба или перегиба
для обеспечения надлежащего потока охлаждающей воды. Фитинги распределителя являются вставными
и обеспечивают простую установку шлангов. Убедитесь в том, что концы шлангов чисто обрезаны, чтобы
избежать повреждения уплотнительных колец внутри фитингов. При установке шлангов плотно вставьте их
в фитинги и слегка потяните шланг, чтобы проверить надежность установки.

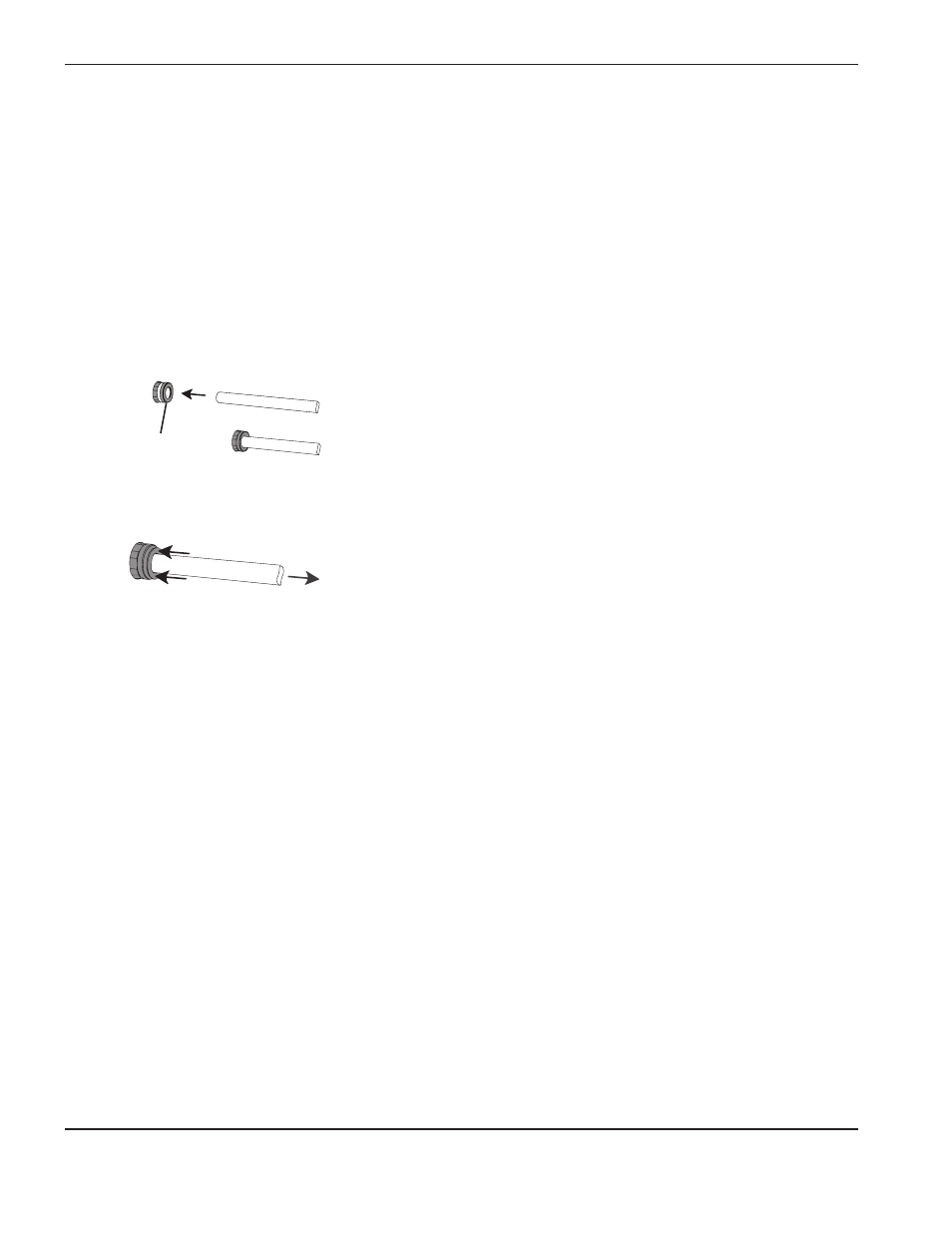

Примечание. Разъемы линий подачи газа и охлаждающей жидкости являются вставными.
Для выполнения соединения следует протолкнуть штуцер шланга в соответствующий разъем до упора,
12 мм.
Для разъединения следует нажать на кольцо разъема в направлении резака и извлечь шланг из резака.
Кольцо разъема
