Инструкция по эксплуатации Hypertherm HyIntensity Fiber Laser Rev.3
Страница 132
Настройка и эксплуатация
3-22
Hypertherm Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
Насадка сопла при 18 мм
Шкала
насадки
сопла
Маркировка
индикатора
Калибровка не будет выполнена, если контроллер не обнаружит достаточно большого изменения напряжения
между позициями насадки сопла 0 мм и 18 мм.
продолжение предыдущей страницы
Результат
калибровки
Push to Select
(Нажать для выбора)
+
=
Push to Select
(Нажать для выбора)
+
=

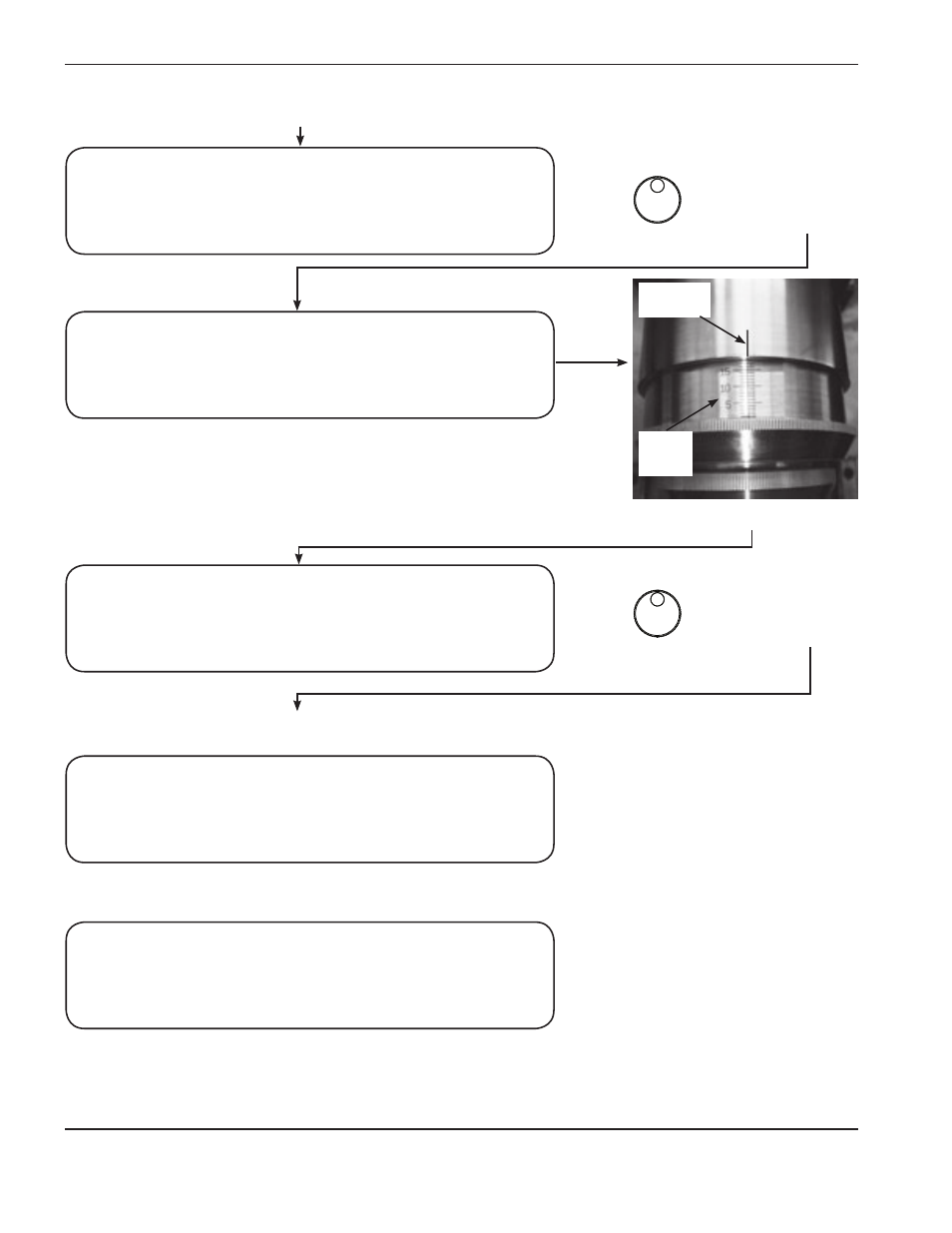

Если калибровка выполнена успешно, отображается следующее сообщение. Для каждой системы параметры
будут отличаться.
При возникновении ошибки калибровки отображается следующее
сообщение.
Экран насадки
сопла 2
Move Nozzle Extension to 18 mm
Push Rotary Wheel when at position
Nozzle Position Calibration Complete
Scale Factor = 553
Push select to accept new value
Calibration Error! Loading Defaults
Scale Factor = 500
Push select to accept new value
Move Nozzle Extension to 18 mm
Push Rotary Wheel when at position
Move Nozzle Extension to 0 mm
Push Rotary Wheel when at position
