Установка
2-26 HyIntensity Fiber Laser Инструкция по эксплуатации — 80709J, 3-я редакция
Основные меры предосторожности
Оптический кабель подачи луча помещен в защитный пенопластовый лоток и устанавливается в верхней части
корпуса источника волоконного лазера для транспортировки. Этот кабель отличается прочностью и гибкостью,
однако при его распаковке и переноске следует соблюдать меры предосторожности, чтобы предотвратить
повреждение хрупкого оптического волокна, расположенного внутри кабеля.
Рекомендуется применять следующие меры предосторожности:
• Не удаляйте черный защитный колпачок с конца оптического кабеля подачи луча вплоть до получения
соответствующих инструкций, приведенных далее в настоящем документе.
• Для переноски оптического кабеля подачи луча требуется не менее двух человек.
• Кабель выходит из верхней части корпуса источника волоконного лазера через блок снижения давления.
Не пытайтесь тянуть или проталкивать кабель через эту точку.
• Конец оптического кабеля подачи луча, который прикрепляет лазерную головку, служит «байонетным
разъемом волокна». При отсоединении от лазерной головки на этот конец следует надеть защитный
колпачок и поддерживать его рукой. Не допускайте свободного его провисания при перемещении
оптического кабеля подачи луча, поскольку этот компонент имеет большой вес и может привести
к резкому изгибу и повреждению оптического волокна.
• Минимальный радиус изгиба оптического кабеля подачи луча составляет 100 мм.
Инструкции по распаковке
1. Осторожно поднимите всю катушку оптического
кабеля подачи луча из пенопластового лотка
и удалите лоток из-под кабеля. Если кабель
помещен в лоток через отверстие, а не через слот,
осторожно размотайте всю длину оптического
кабеля, чтобы вытащить его из лотка. Инструкции
по разматыванию оптического кабеля подачи луча
см. в шаге 3 и 4.

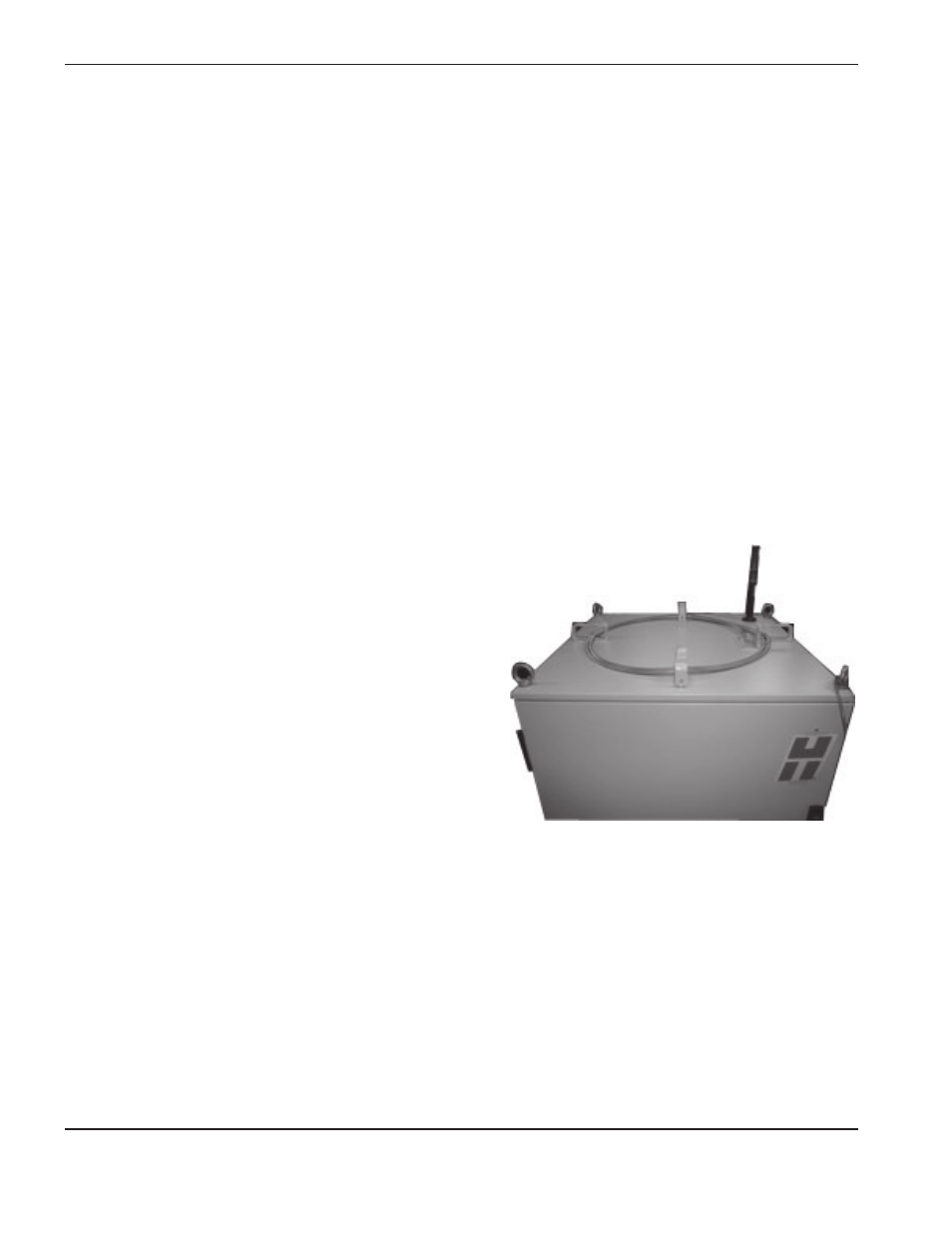

2. Поместите оптический кабель подачи луча на
корпус источника волоконного лазера между
четырьмя скобами, как показано на рисунке
справа.
3. Размотайте необходимую длину кабеля (одна петля
за раз).
4. После разматывания всех петель убедитесь в том, что кабель не перекручен, так как перекрученный
кабель может неожиданно согнуться. Чтобы устранить перекручивание кабеля, проверните свободный
конец кабеля на 360 градусов для каждой разматываемой петли.
5. При временной подвесной прокладке кабеля необходимо установить опоры через каждые 1–2 м.
6. Закрепите кабель на коллиматоре лазерной головки в соответствии с инструкциями по установке
оптического кабеля подачи луча, указанными в данном разделе.
7. Внимательно осмотрите весь кабель, чтобы убедиться, что радиус всех изгибов кабеля превышает
100 мм.
