Установка
HyIntensity Fiber Laser Инструкция по эксплуатации — 80709J, 3-я редакция 2-31
Осторожно! Оденьте не оставляющие ворса перчатки без присыпки, чтобы
выполнить остальную часть данной процедуры и не повредить
оптические поверхности.
9. Оденьте не оставляющие ворса перчатки без присыпки, чтобы выполнить остальную часть данной
процедуры.
10. Осмотрите внешнюю поверхность байонетного разъема на оптическом кабеле подачи луча на наличие
грязи или пыли перед выполнением последующих действий. Для очистки от пыли или загрязнений
используйте чистый сухой сжатый воздух или ткань для очистки линз.
11. Осторожно удалите черный защитный колпачок с оптического кабеля подачи луча и осмотрите
кварцевый блок на наличие пыли, загрязнений или инородных пленок. При наличии пыли, грязи или
пленки очистку оптического кабеля подачи луча должен выполнить квалифицированный персонал перед
использованием. Дополнительную информацию см. в разделе об обслуживании «Очистка кварцевого
блока» инструкции по эксплуатации волоконного лазера. Установите черный защитный колпачок на
оптический кабель подачи луча после проверки или очистки.
12. С помощником, удерживая байонетный разъем оптического кабеля подачи луча в горизонтальном
положении, осторожно удалите черный защитный колпачок.
13. С помощником, удерживая коллиматор в горизонтальном положении, осторожно удалите прозрачный
защитный колпачок с входного конца.

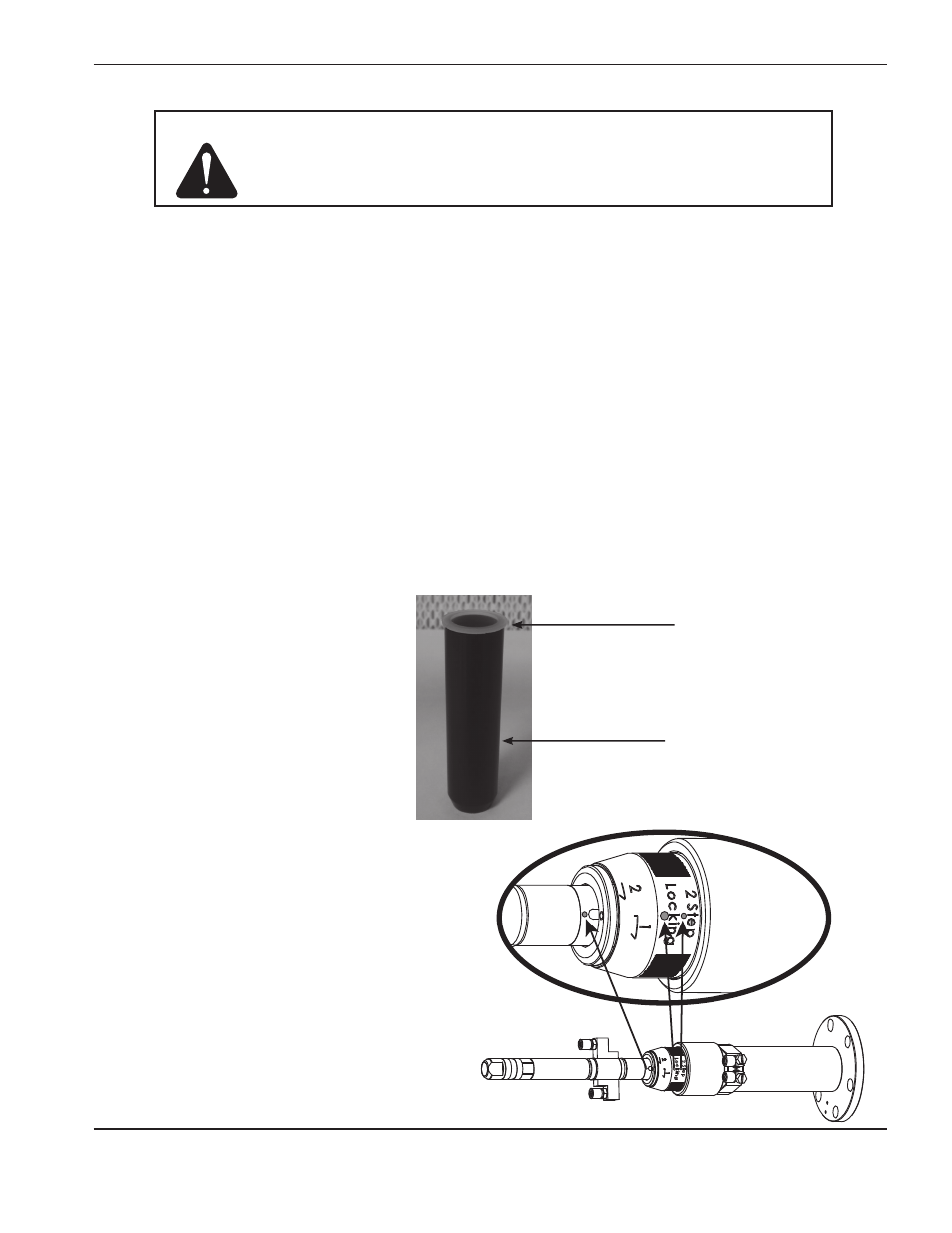

14. Вставьте прозрачный защитный колпачок в черный защитный колпачок (см. ниже) и поместите их
в комплект принадлежностей головки для дальнейшего использования.
15. Найдите красные точки совмещения на
байонетном разъеме и коллиматоре.
Поверните коллиматор, чтобы совместить
красные точки так, как показано, и
осторожно вставьте байонетное соединение
в коллиматор, а затем поверните запорное
кольцо по часовой стрелке, чтобы
заблокировать оба устройства.
Прозрачный защитный
колпачок
Черный защитный
колпачок
