Установка
2-44
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция

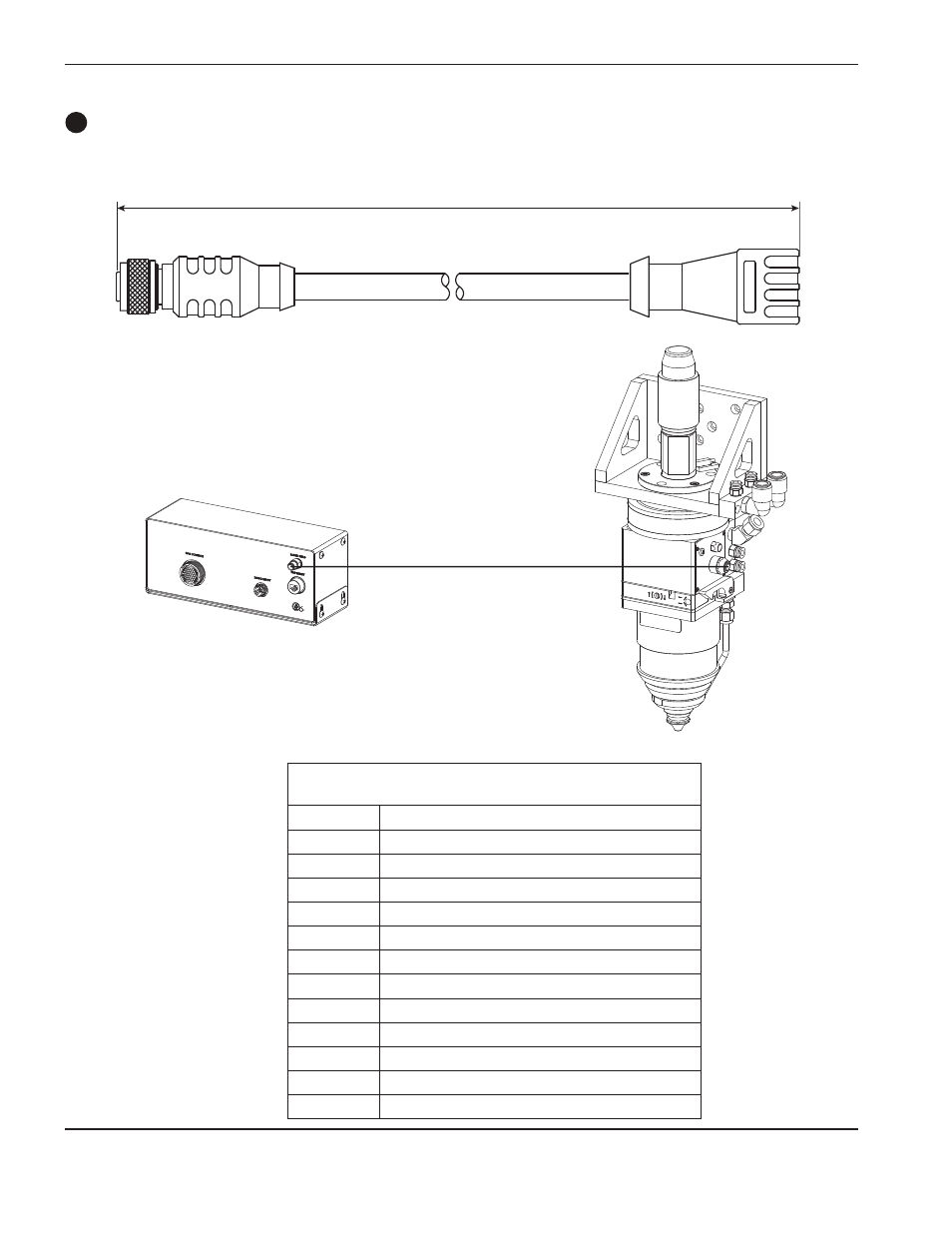

Кабель входа-выхода лазерной головки — 223169
Данный кабель соединяет контроллер лазерной головки с лазерной головкой.
Штыревые контакты разъема входа-выхода
контроллера лазерной головки
Штырек
Сигнал
1
Общий
2
Емкостной датчик высоты
3
Общий
4
Резерв.
5
Общий
6
+15 В пост. тока
7
–15 В пост. тока
8
Удлинение сопла
9
Крышка линзы
10
Столкновение
11
Касание наконечника
12
+10 В пост. тока
10 м
7
