Установка
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
2-29
1. Удалите бесконтактный датчик перед установкой коллиматора.
а. Перед продолжением убедитесь в том, что в лазерной головке не установлена фокусирующая
линза.

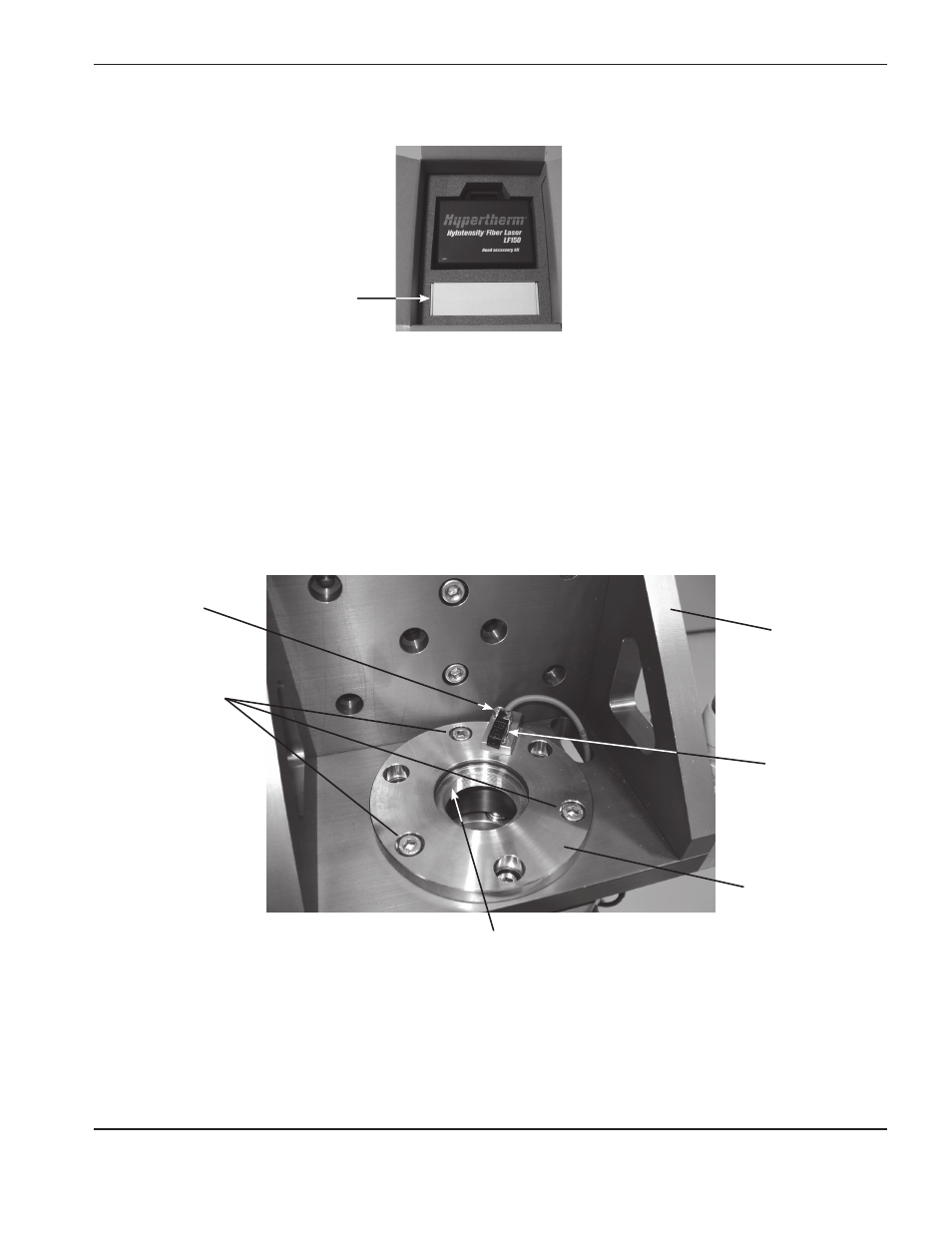

б. Снимите бесконтактный датчик коллиматора с фланца адаптера лазерной головки, ослабив болт
крепления с помощью шестигранного ключа 2,5 мм и стянув бесконтактный датчик. Расположение
бесконтактного датчика и болта крепления см. на рисунке, указанном ниже. Затяните болт
крепления бесконтактного датчика после удаления датчика. Снимите фланец адаптера лазерной
головки со скобы крепления лазерной головки, удалив три болта крепления фланца адаптера
(см. выше).
2. Проверьте резьбу центрального отверстия фланца адаптера лазерной головки на наличие загрязнений
или инородных частиц, и очистите ее, если необходимо.
3. Вытащите коллиматор из оригинальной упаковки.
Крепежные болты
фланца адаптера
Болт крепления
бесконтактного
датчика
Бесконтактный
датчик
Фланец адаптера
лазерной головки
Резьба центрального
отверстия
Монтажная скоба
лазерной головки
Коллиматор поставляется в одной коробке с лазерной головкой LF150 и комплектом принадлежностей для
головки.
Коллиматор
