Технические харакТерисТики
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
1-7

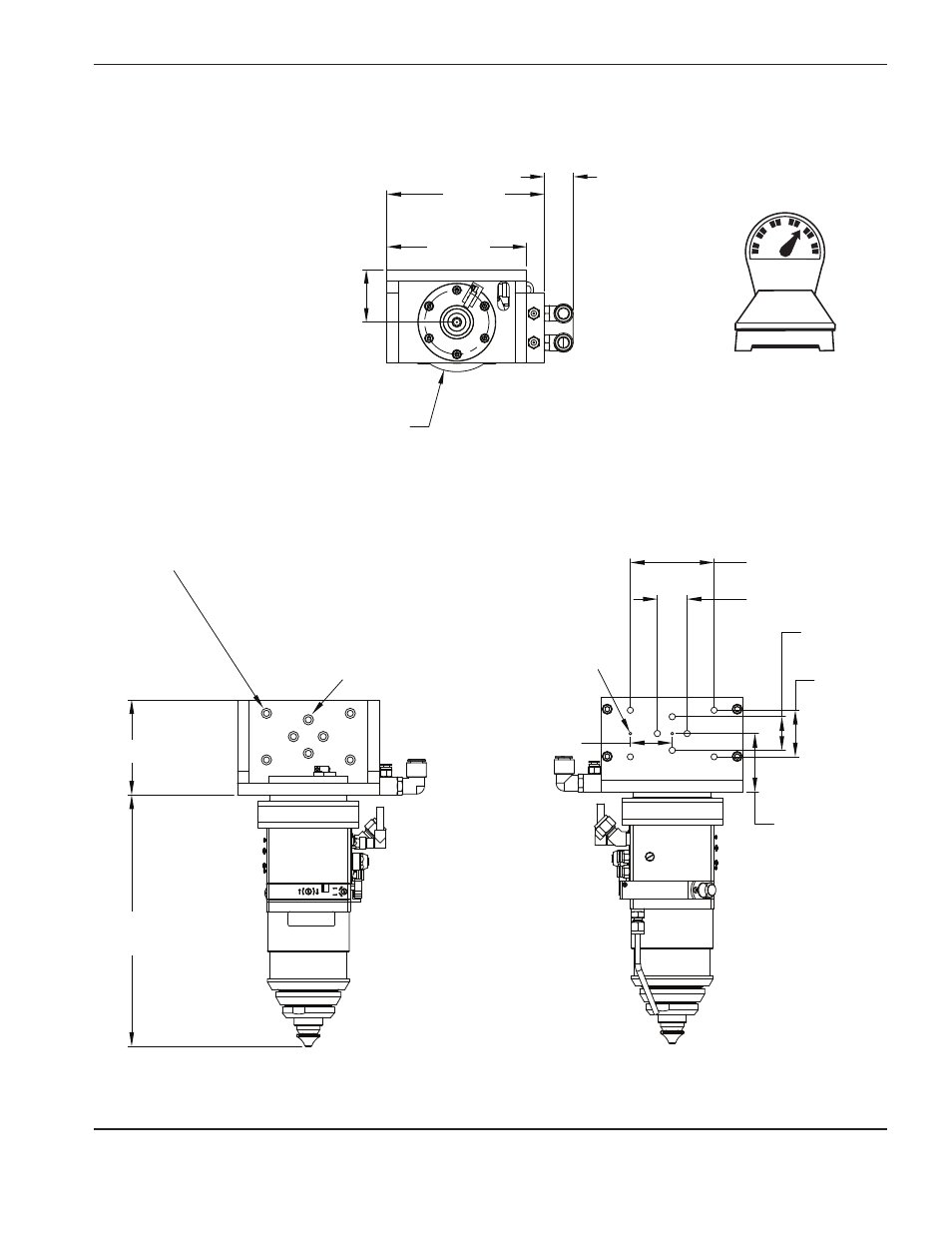

Диаметр 6,8 мм через отверстие (4 места)
Диаметр 11,1 мм, зенкер
Вид сверху
Вид спереди
Вид сзади
31,5 мм
171,5 мм
152,4 мм
57,2 мм
Диаметр
108,0 мм
101,6 мм
269,8 мм
Полное
удлинение
Диаметр 6,6 мм через отверстие (4 мест)
Диаметр 11,0 мм, зенкер
45,0 мм
Диаметр 3,0 мм
(2 места)
90,0 мм
32,0 мм
50,0 мм
36,0 мм
62,7 мм
Установочные размеры
7,8 кг
