Установка
2-18
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
3. Вставьте резьбовый конец дренажного устройства через отверстие в нижней части корпуса источника
лазера снизу корпуса и закрепите его шестигранной гайкой 1 дюйм. Затяните гайку так, чтобы зажать
черное уплотнение, с помощью рожкового ключа 1 дюйм.
4. Закрепите латунный фитинг на конце дренажного устройства. НЕ ДОПУСКАЕТСЯ ЗАТЯГИВАНИЕ
СОПЛА С ИЗЛИШНИМ УСИЛИЕМ!
5. Вставьте дренажный шланг в фитинг, чтобы завершить процедуру установки.

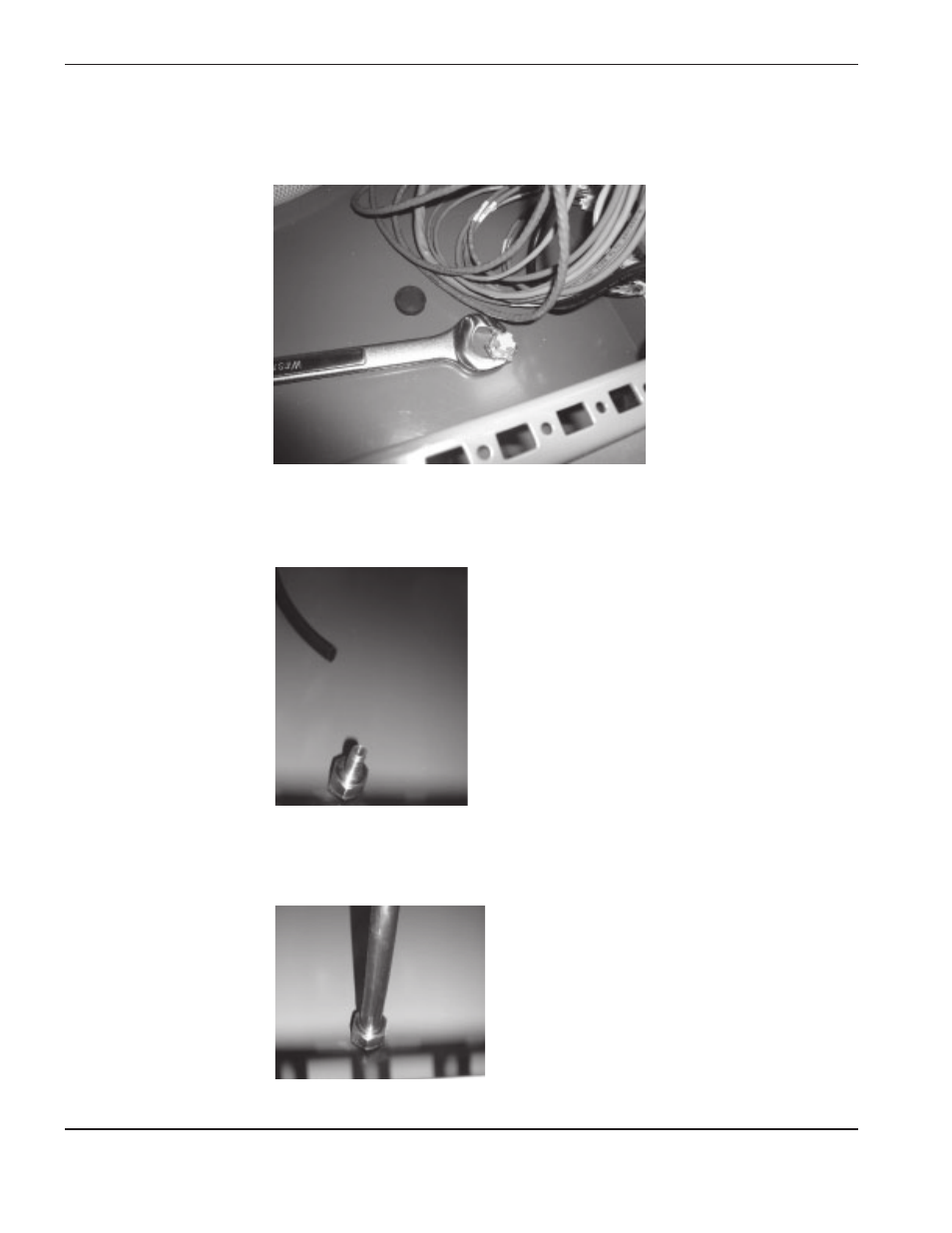

Установка дренажного устройства
Установка латунного
фитинга
Установка дренажного
шланга
