Технические харакТерисТики
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
1-13
Оптический кабель подачи луча (BDO)
Оптическая мощность от источника волоконного лазера подается через оптоволокно оптического кабеля
подачи луча. Из-за малой площади контакта и высоких уровней мощности чистота входящей и выходящей
оптической поверхности играет критическую роль для срока службы компонентов и обеспечения надлежащего
функционирования. Каждую поверхность необходимо исследовать с помощью лупы, поставляемой с системой,
при каждом удалении из разъемов. Чтобы предотвратить загрязнение и расслаивание, не касайтесь оптических
поверхностей.
примечание. Описание процедуры очистки см. в разделе Процедура очистки на стр. 4-4.

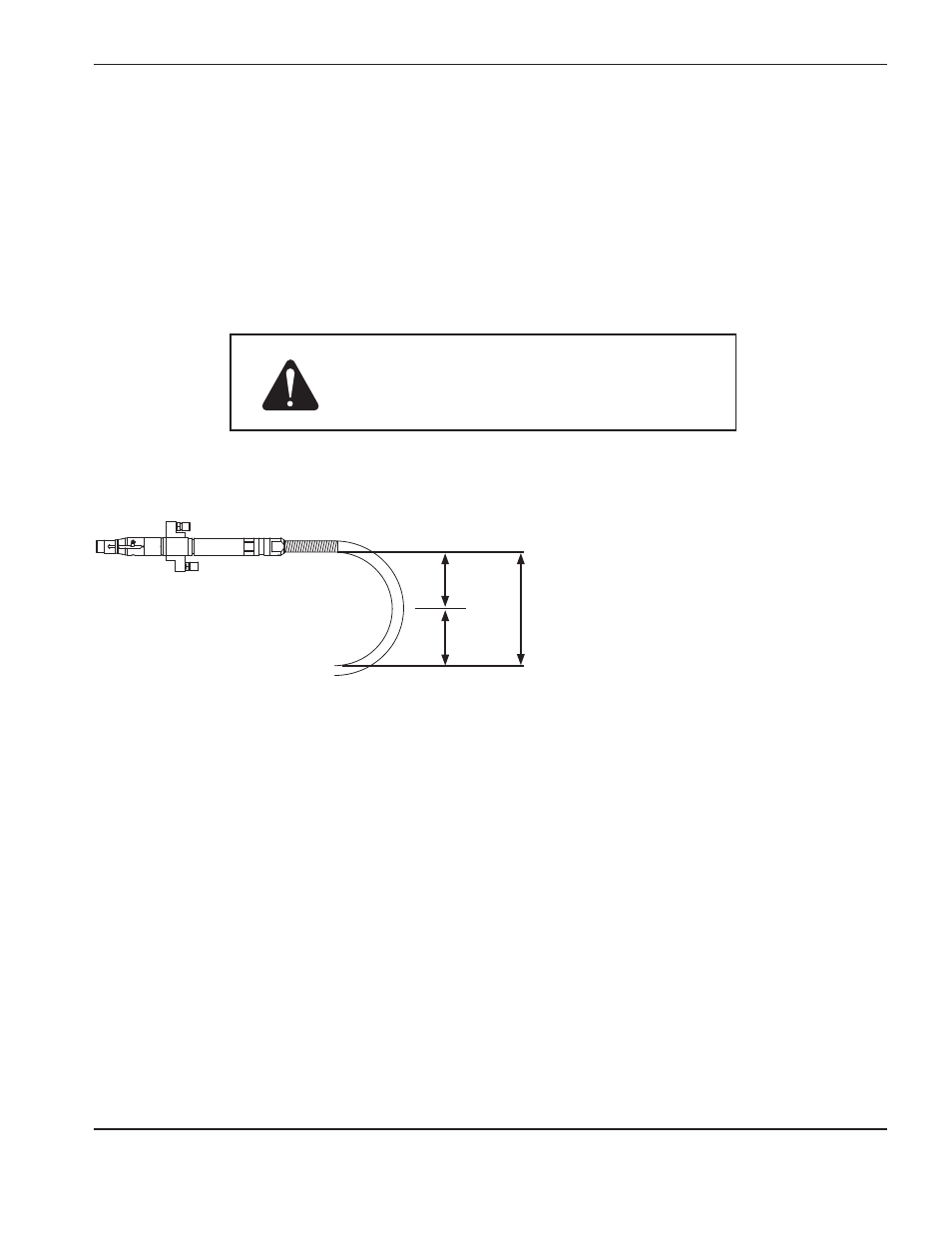

Диаметр = 2 x радиус = 200 мм
Осторожно! Минимальный радиус изгиба оптического
кабеля подачи луча составляет 100 мм.
при уменьшении радиуса изгиба возможно
повреждение волокна.
100 мм
100 мм
200 мм
