Установка
2-34 HyIntensity Fiber Laser Инструкция по эксплуатации — 80709J, 3-я редакция
4. Затяните монтажный винт.

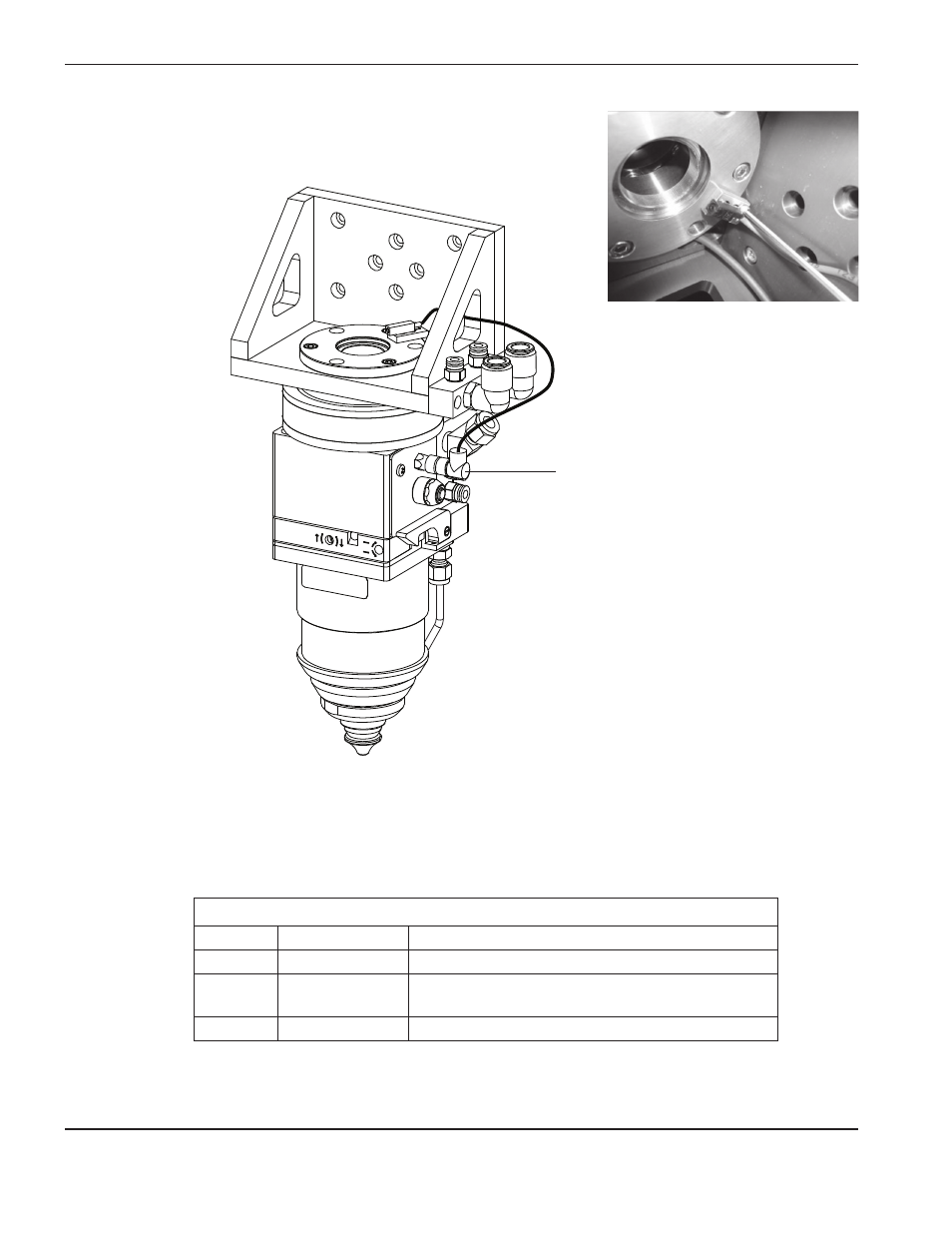

5. Подключите кабель бесконтактного датчика к узлу бесконтактного
датчика и разъему на стороне лазерной головки, как показано ниже.
6. Включите подачу питания в систему. Оранжевый индикатор на бесконтактном датчике загорится,
если переключатель установлен правильно.
Примечание. Установите держатель линзы в лазерную головку для подачи питания на бесконтактный
выключатель.
Штырьки разъема бесконтактного датчика
Штырек цвет Сигнал
1 Коричневый Общий, напряжение постоянного тока
3 Голубой Выход бесконтактного датчика автоматического
конфигурирования аппарата
4 Черный Вход датчика положения, 15 В пост. тока
Разъем бесконтактного датчика
