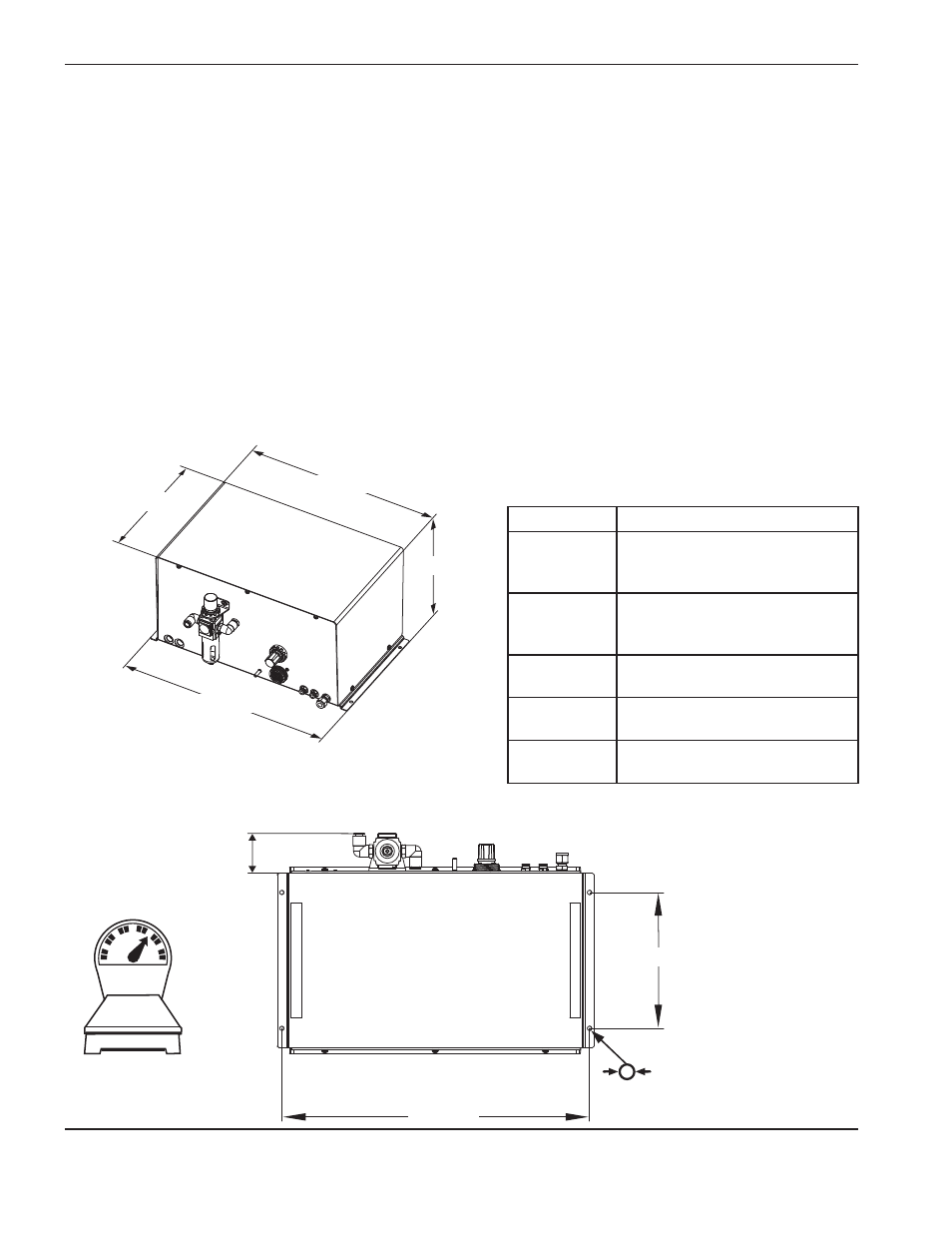

Технические харакТерисТики
1-12
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
13,0 кг
63,5 мм
6,731 мм
(4 места)
203,2 мм
460,375 мм
434,77 мм
266,7 мм
473,3 мм
238,2 мм
Фитинг
Размер
Воздух
1/4 дюйма, британская
коническая трубная резьба
(охватывающая)
Кислород
(O
2
) и
азот (N
2
)
1/4 дюйма, стандартная трубная
резьба (охватывающая)
Боковое
сопло
1/8 дюйма, стандартная трубная
резьба (охватывающая)
Очистка
1/8 дюйма, стандартная трубная
резьба (охватывающая)
Режущий газ 1/4 дюйма, стандартная трубная
резьба (охватывающая)
панель управления подачей газа — 051024
Общая информация
Система управления подачей газа контролирует выбор газа для резки и задает его давление. Она также задает
поток/давление воздуха, подаваемого на порты очистки и боковые порты лазерной головки. Она включает
пропорциональные клапаны, электромагнитные клапаны, преобразователи давления, шланги и фитинги,
необходимые для выполнения данных функций.
• Максимальная рекомендованная длина шлангов подачи от источника газа до системы управления подачей
газа составляет 50 м.
• Минимальный рекомендованный внутренний диаметр шлангов подачи кислорода и воздуха составляет
10 мм.
• Минимальный рекомендованный внутренний диаметр шланга подачи азота составляет 12 мм.
• Максимальная длина шланга от системы управления подачей газа до лазерной головки составляет 10 м.
• Максимальная длина кабеля от системы управления подачей газа до регулятора лазерной головки
составляет 10 м.
