Настройка и эксплуатация
HyIntensity Fiber Laser Инструкция по эксплуатации — 80709J, 3-я редакция 3-29
центровка луча Чпу Hypertherm
использование метода «регулировки луча по ленте» для центровки луча
Этот метод позволяет выполнить высокоточную центровку луча в отверстии сопла. На следующих страницах
изложена информация о подготовке к процедуре регулировки луча по ленте и ее выполнении.
процедура регулировки луча по ленте
1. Выключите (OFF) луч лазера и проверьте, чтобы он находился в выключенном состоянии.
2. Нанесите тонкий слой чернил или другого материала для цветной разметки на поверхность сопла.
Для этого хорошо подойдет штемпельная подушечка.
3. Закрепите небольшой кусочек липкой ленты на лицевой стороне сопла. Можно использовать любой
тип лент. Надежно закрепите ленту на поверхности сопла и запомните ее ориентацию. Следите за тем,
чтобы не пленка не проскальзывала по поверхности сопла при ее закреплении.
4. Выключите лазер.
5. Подайте (ON) на лазер импульс низкой мощности (100–200 Вт) в течение короткого интервала
времени (10–30 мс). Возможно, потребуется изменить продолжительность и настройки мощности,
чтобы определить оптимальные настройки для создания небольшого аккуратного отверстия в ленте.
6. Снимите ленту и проверьте ее при помощи увеличительной лупы, которая поставляется с системой
лазера, или иной увеличительной оптики. Отверстие, созданное импульсом лазера, должно быть четко
видимым внутри центра окружности сопла на ленте. Окружность сопла будет видна, поскольку на сопло
были нанесены чернила.
7. Если при осмотре ленты выяснится, что необходима регулировка, воспользуйтесь изложенной на
предыдущей странице процедурой центровки луча, чтобы переместить фокусирующие линзы в том
же направлении, в котором необходимо переместить луч лазера (если отверстие от лазера слишком
близко к передней части сопла, отодвиньте линзы назад).
8. Повторите действия 1–7 до тех пор, пока луч не будет отцентрован в окружности сопла.

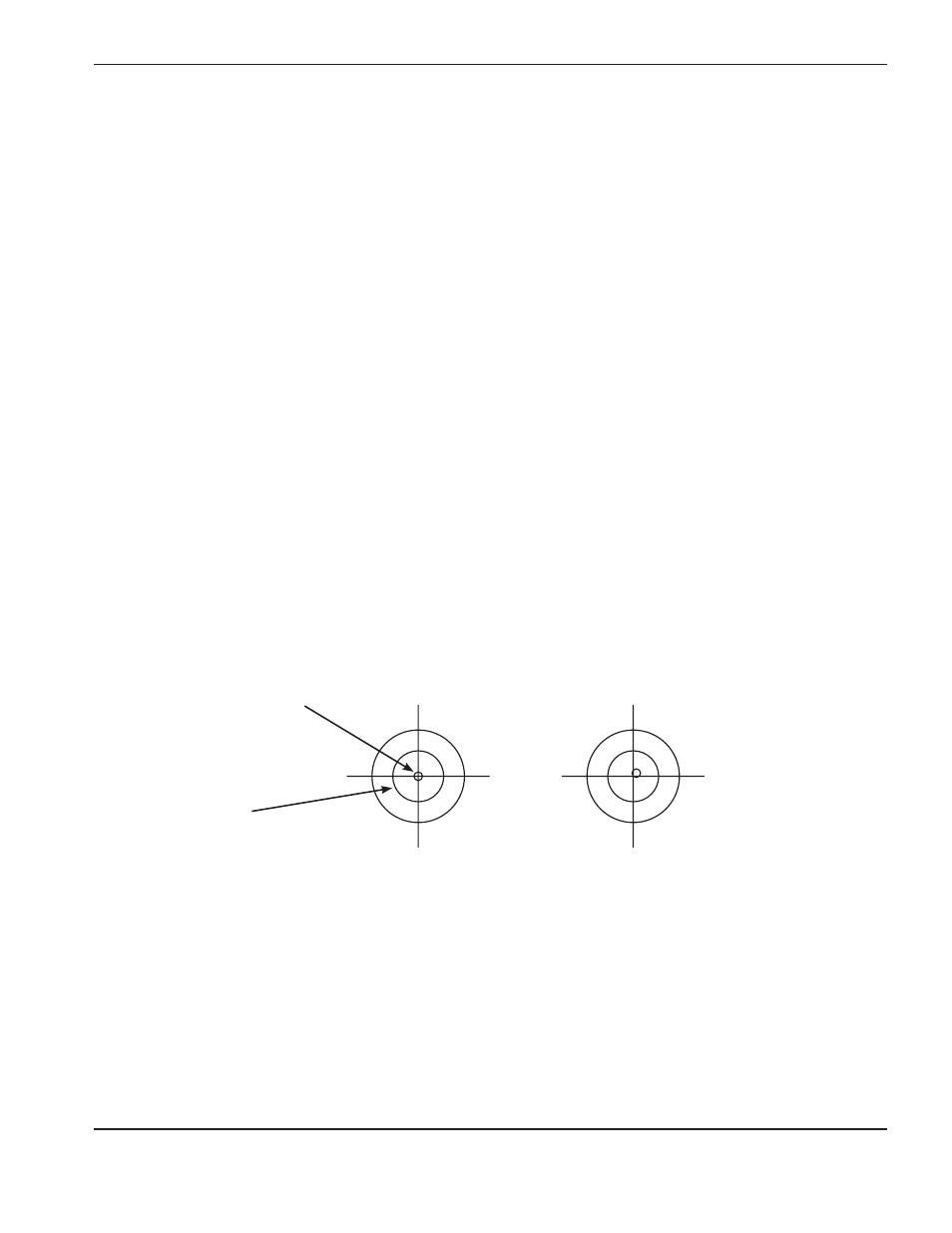

луч отцентрован луч не отцентрован
Отверстие от импульса лазера
Окружность сопла
