Настройка и эксплуатация
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
3-11

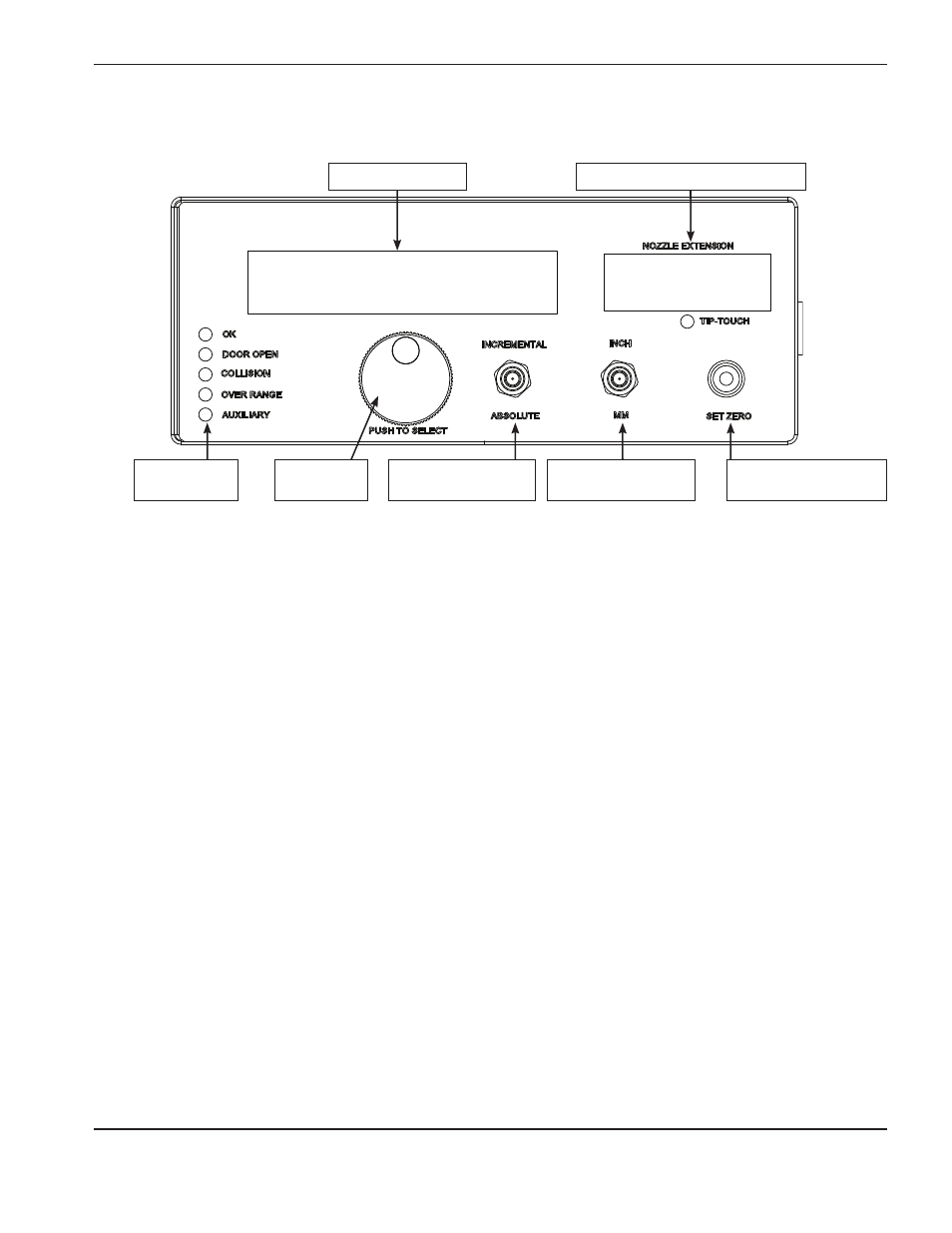

эксплуатация контроллера лазерной головки
(LHC, laser head controller)
1. Светодиоды лазерной головки.
• OK. Зеленый цвет свидетельствует о включенном и операбельном контроллере лазерной головки.
• Door Open (Затвор открыт). Красный: открыт затвор линз, режущие линзы не установлены или коллиматор не
установлен. При активном состоянии сбоя луч отключен.
• Collision (столкновение). Красный цвет свидетельствует об обнаружении столкновения. При активном состоянии
сбоя луч отключен.
• Over Range (превышение диапазона). Красный цвет свидетельствует о том, что сопло находится на расстоянии
более 10 мм от листа.
• Auxiliary (Вспомогательный). Красный цвет свидетельствует о низком давлении вспомогательного газа.
Примечание. Коллиматор распознается бесконтактным датчиком в верхней части режущей головки. Бесконтактный
датчик имеет оранжевый индикатор, который загорается, когда коллиматор установлен. Более
подробные сведения см. в разделе Эксплуатация лазерной головки.
2. На ЖК-дисплее контроллера лазерной головки выводится различная системная информация.
3. Вращательная ручка выбора используется для навигации по ЖК-дисплеям и изменения параметров. Для перехода
между параметрами на экране поворачивайте ручку выбора. Для выбора параметра, который необходимо
изменить, нажмите ручку.
4. Переключатель режимов насадки сопла переключает режимы отображения положения сопла «приращение»
и «абсолютный». Переключатель режимов «Абсолютный/приращение» используется для изменения способа
отображения расположения насадки сопла. Если переключатель находится в режиме «Absolute (Абсолютный)»,
выводится абсолютное расположение насадки сопла. Если переключатель находится в режиме «Incremental
(Приращение)», выводится положительное или отрицательное инкрементальное положение сопла относительно
точки, которая задана нулевой при помощи соответствующей клавиши.
5. Переключатель выбора дюймы/миллиметры используется для установки отображения положения насадки сопла в
дюймах или миллиметрах.
• Если переключатель находится в положении «INCH (ДЮЙМЫ)», то расположение текущего расширения сопла
отображается в дюймах.
• Если переключатель находится в положении «MM (МИЛЛИМЕТРЫ)», то расположение текущего расширения
сопла отображается в дюймах.
6. На светодиодном дисплее насадки сопла выводится информация о ее расположении.
7. Переключатель обнуления насадки сопла используется для установки нулевого положения насадки сопла при
использовании режима «Incremental (Приращение)».
1. Светодиодные
индикаторы
2. ЖК-дисплей системы
6. Светодиодный дисплей насадки сопла
4. Переключатель режима
насадки сопла
5. Переключатель выбора
дюймы/миллиметры
7. Переключатель обнуления
насадки сопла
3. Ручка выбора
