Установка
HyIntensity Fiber Laser Инструкция по эксплуатации — 80709J, 3-я редакция 2-43

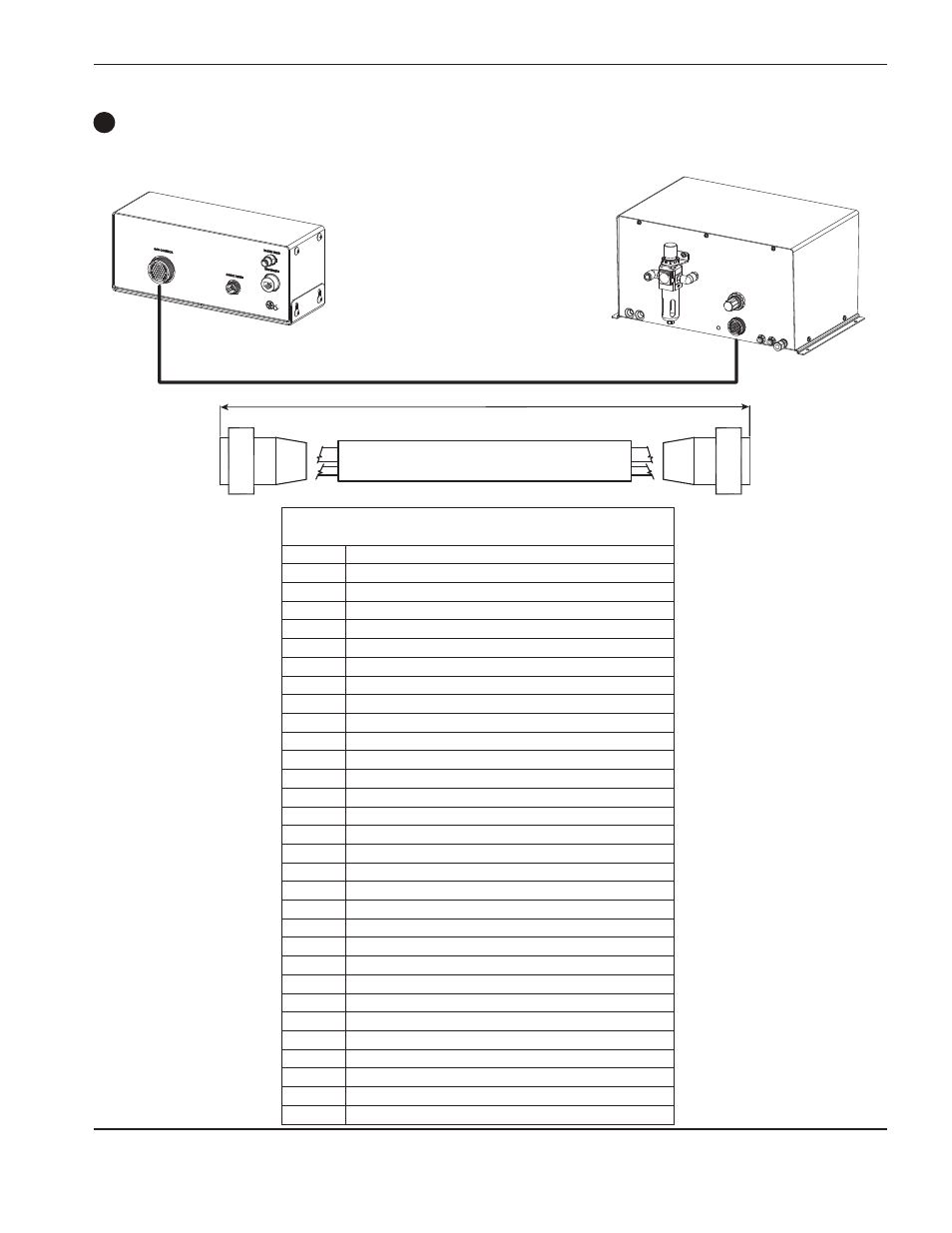

Управляющий кабель системы управления подачей газа — 223138
Данный кабель соединяет контроллер лазерной головки с системой управления подачей газа.
6
10 м
Штырьки разъема системы управления подачей
газа лазерной головки
Штырек Описание
1 Обратное давление O
2
/воздух
2 Общий
11 Масса
3 Обратное давление N
2
/воздух
4 Общий
11 Масса
12 Уставка давления O
2
/воздух
10 Общий
11 Масса
14 Уставка давления N
2
/воздух
13 Общий
16 Масса
17 Ошибка газа +24 В пост. тока
15 Общий
16 Масса
23 Клапан N
2
6 Общий
16 Масса
24 Воздушный клапан
8 Общий
16 Масса
25 Боковое сопло
22 Общий
16 Масса
26 Очистка
33 Общий
16 Масса
35 +24 В пост. тока
34 Общий
37 Масса
