Настройка и эксплуатация
3-84
Hypertherm Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
обновление микропрограммы
Если используется ЧПУ Hypertherm, то перед подключением главного компьютера к источнику тока волоконного
лазера необходимо отсоединить кабель Hypernet от порта Hypernet на источнике тока волоконного лазера.
Расположение портов Hypernet/Ethernet на источнике тока волоконного лазера см. на странице 2-42.
Настройки программного обеспечения на контроллере лазерной головки необходимо записать до выполнения
обновления микропрограммы, поскольку в процессе его выполнения параметры могут сброситься.
примечание. Не отключайте кабель Ethernet после начала обновления. Не выключайте источник
тока лазера при выполнении обновления программы!
Текущая микропрограмма источника тока волоконного лазера содержится в файле Laser.bin. Файл программы
обновления для источника тока лазера — LaserUpdate.exe. Текущая микропрограмма контроллера лазерной
головки содержится в файле Head.bin. Файл программы обновления для контроллера лазерной головки —
HeadUpdate.exe. Двоичные и программные файлы должны располагаться в одной папке. Очень важно хранить
BIN-файлы упорядоченными в различных каталогах в зависимости от версии программного обеспечения, имена
файлов одинаковы для всех версий программного обеспечения.
Чтобы запрограммировать контроллеры, воспользуйтесь оконным проводником, чтобы перейти к желаемому
каталогу и запустить HeadUpdate.exe для обновления контроллера лазерной головки или LaserUpdate.exe

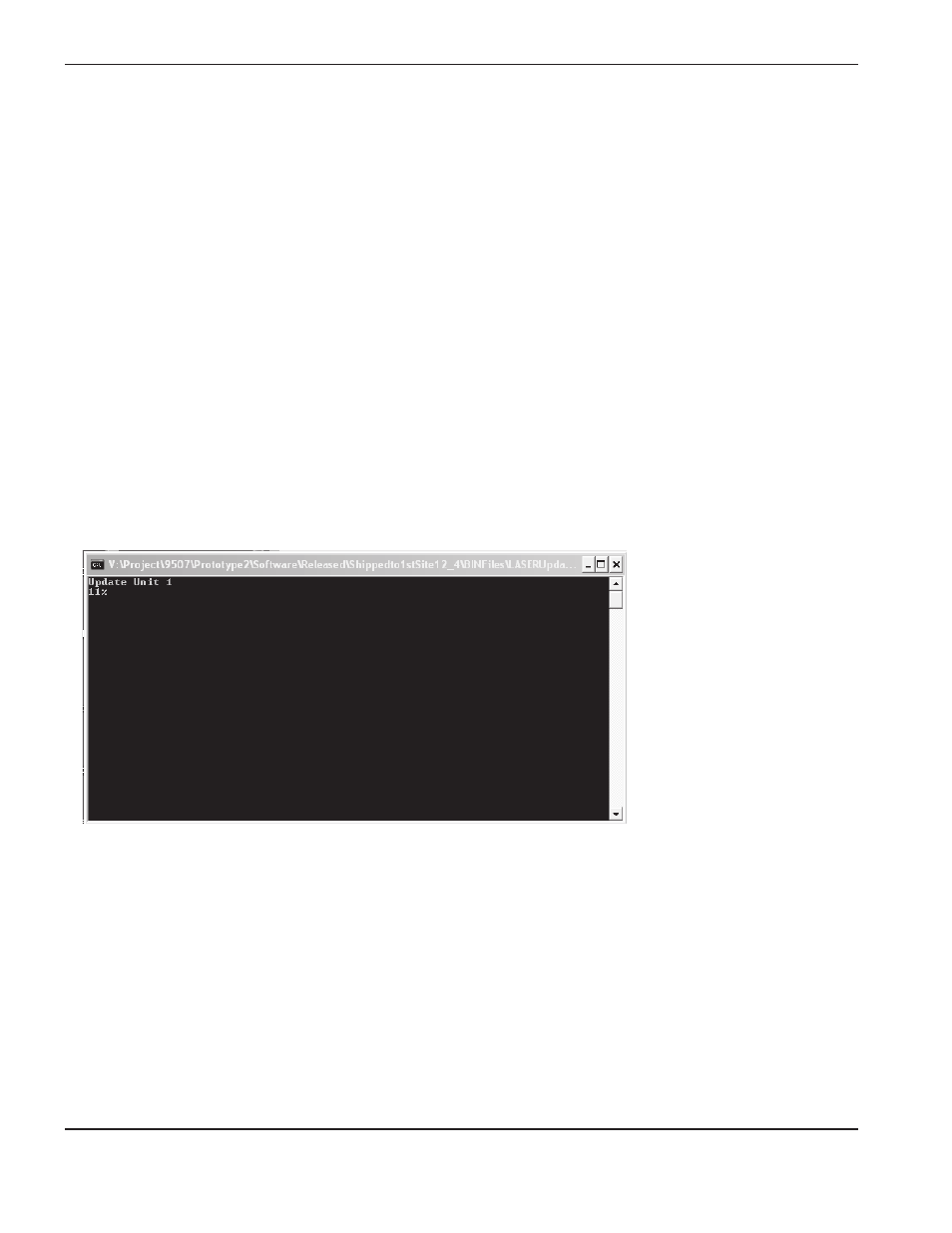

для обновления контроллера источника тока лазера. При выполнении программы обновления флэш-памяти
появляется окно DOS с текущим статусом. Окно исчезает, когда статус достигнет 100 %. Контроллер указывает
на выполнение обновления флэш-памяти.
Если окно DOS появляется и быстро исчезает, то может иметь место проблема с подключением Ethernet или
его конфигурацией Также проверьте, чтобы кабель ЧПУ Hypertherm был отключен от источника тока лазера при
обновлении.
После выполнения обновления программы выключите (OFF) питание системы и включите его снова. Необходимо
заново откалибровать лазерную головку и проверить настройки программного обеспечения.
