Страница 83
Установка
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
2-33

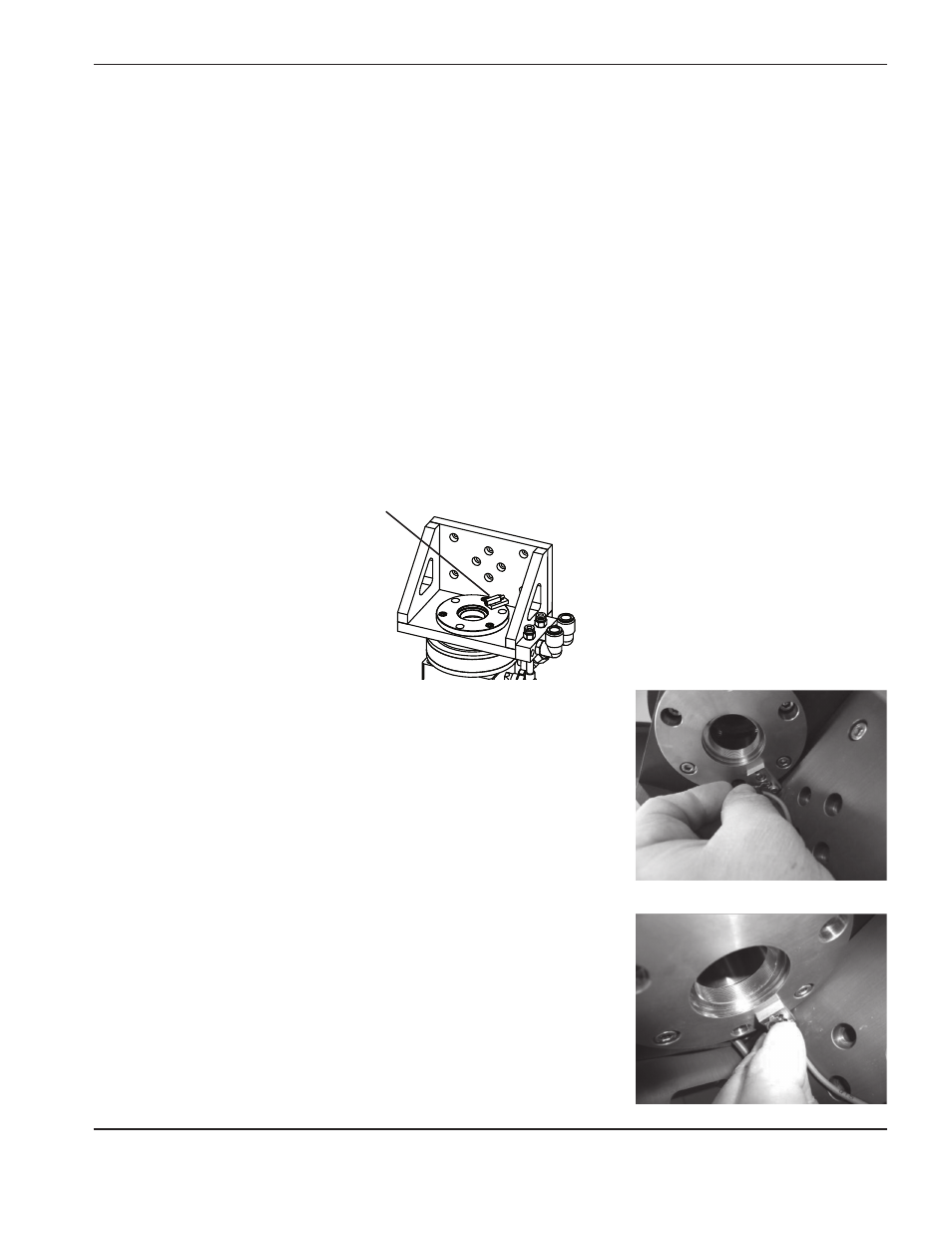

Бесконтактный датчик коллиматора
Узел бесконтактного датчика коллиматора монтируется в верхней части скобы, чтобы предотвратить включение
луча при снятии коллиматора. Датчик подключается к лазерной головке трехжильным кабелем.
Примечание. Коллиматор следует установить перед бесконтактным датчиком. Для большей наглядности
коллиматор на указанных ниже рисунках не показан.
1. Немного ослабив монтажный винт, вставьте Y-образный наконечник
под головку винта.
Бесконтактный датчик
2. Немного ослабив монтажный винт, вставьте Y-образный наконечник
под головку винта.
3. Совместите наконечник скобы бесконтактного датчика с
монтажным отверстиемфланца адаптера лазерной головки и
вставьте наконечник в отверстие.
