СпиСок деталей
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
5-7

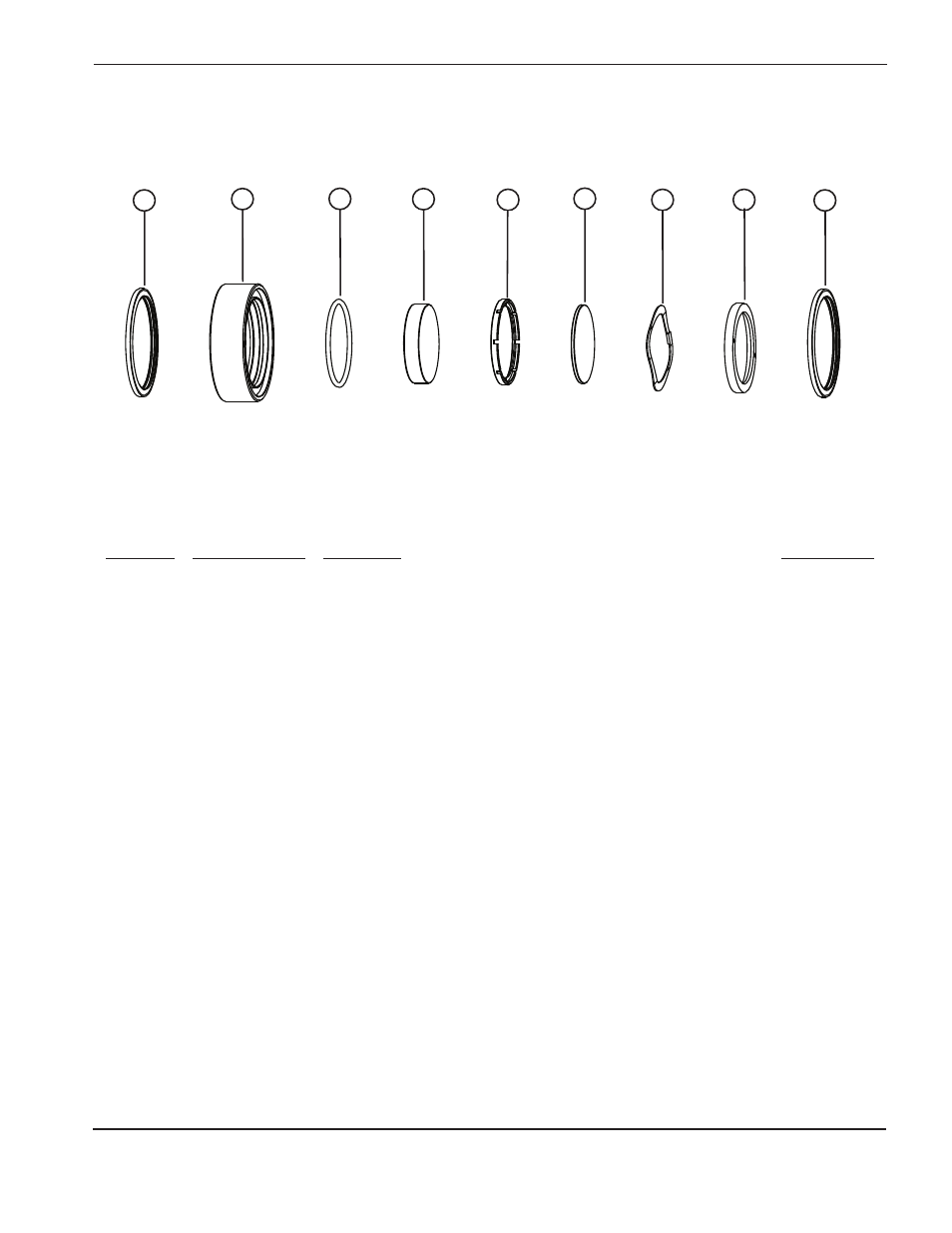

Компоненты узла линзы
позиция Номер детали Описание
Количество
1
127275
Уплотнение: внешний диаметр 1,875 дюйма, VARISEAL
2
2
104540
Держатель линзы: LF150, эквивалентное фокусное расстояние
150 мм/диаметр 35 мм/красный
1
3
026910
Уплотнительное кольцо: силиконовое, 70 duro, 35 мм х 2 мм
1
4
021105
Линзы: эквивалентное фокусное расстояние 150 мм/ внешний
диаметр 35 мм, плоско-выпуклая, силиконовая с
предохранителем
1
5
104519
Шайба: Держатель линзы LF150 (для использования без окна)
1
104656
Шайба: Держатель линзы LF150 (для использования с окном)
1
6
021108
Окно: 35 мм внешний диаметр х 1,5 мм (TA/R 1070 нм)
1
7
127293
Кольцевая волна: 1,5 дюйма внешний диаметр, нержавеющая
сталь (для использования без окна)
1
127359
Кольцевая волна: 1,5 дюйма внешний диаметр, нержавеющая
сталь (для использования с окном)
1
8
104542
Стопорное кольцо: LF150
1
1
2
3
1
4
5
6
7
8
