Настройка и эксплуатация
HyIntensity Fiber Laser Инструкция по эксплуатации — 80709J, 3-я редакция 3-7

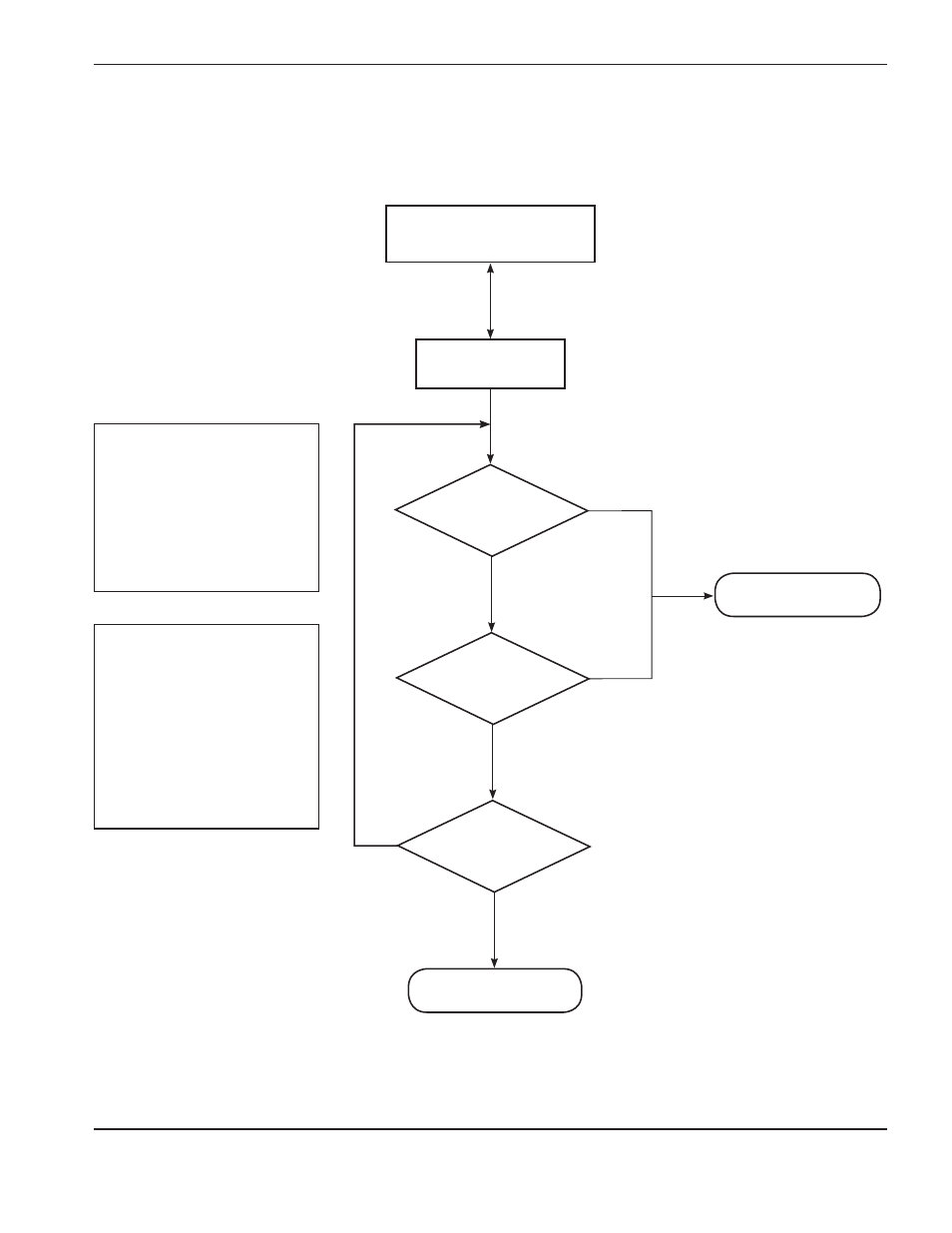

Диаграммы работы источника тока лазера
последовательность включения (ON) питания
Отсоединение 3-ф.
питания вкл (ON)
Инициализация
вх/вых
Блокировки
оборудования
ОК?
Да
Система ОК?
Нет
Состояние сбоя
Ключ
Состояние излучение
выкл (OFF)
Блокировки оборудования ок
Контроллер ОК
Корпус переключателя аварийного
останова
Внешняя дверца
Внешний переключатель
аварийного останова
Дверца корпуса
Оптический кабель подачи луча
система ок
Сбой источника тока
Сбой комбинатора
Сбой блока управления
вентилятора
Сбой оптического кабеля подачи
луча
Сбой модуля лазера
Обмен данными ENET
Вх/вых головки лазера
Сбой охлаждения
Да
Вкл (On)
Выкл
(Off)
Нет
