эксплуатация лазерной головки
лазерная указка
Чтобы убедиться в отсутствии препятствий на пути луча при его выходе из сопла режущей головки, включите
лазерную указку (дополнительную информацию о лазерной указке см. в теме Настройки ЧПУ раздела 2
настоящего руководства). Разместите насадку сопла возле отметки 18 мм и установите в режущую головку сопло
2 мм. Чтобы проверить наличие исходящего из сопла красного луча, поместите лист белой бумаги под соплом.
центровка луча

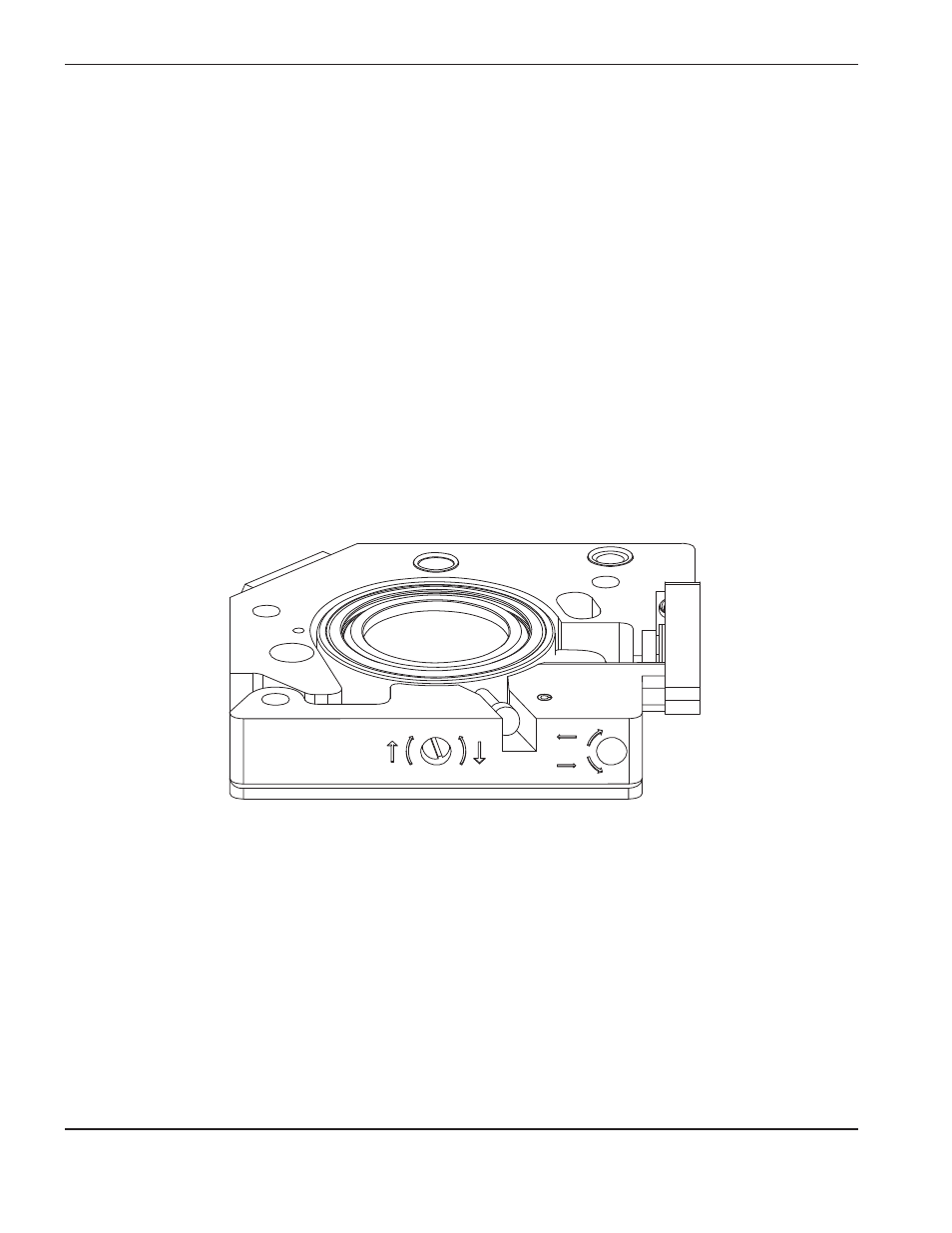

Чтобы выровнять лист по центру отверстия сопла, поместите под сопло лист белой бумаги и отрегулируйте
болты настройки линз «вдоль» и «поперек». Для более точной центровки луча воспользуйтесь процедурой
регулировки луча по ленте, которая описана в данном разделе.
• Чтобы переместить линзы в направлении задней части режущей головки, поверните болт регулировки
«вдоль» по часовой стрелке, и наоборот, если необходимо переместить их в направлении передней части
режущей головки.
• Чтобы переместить линзы влево, поверните болт регулировки «поперек» по часовой стрелке, и наоборот,
если необходимо переместить их вправо
Вдоль
Поперек
