Установка
2-24 HyIntensity Fiber Laser Инструкция по эксплуатации — 80709J, 3-я редакция

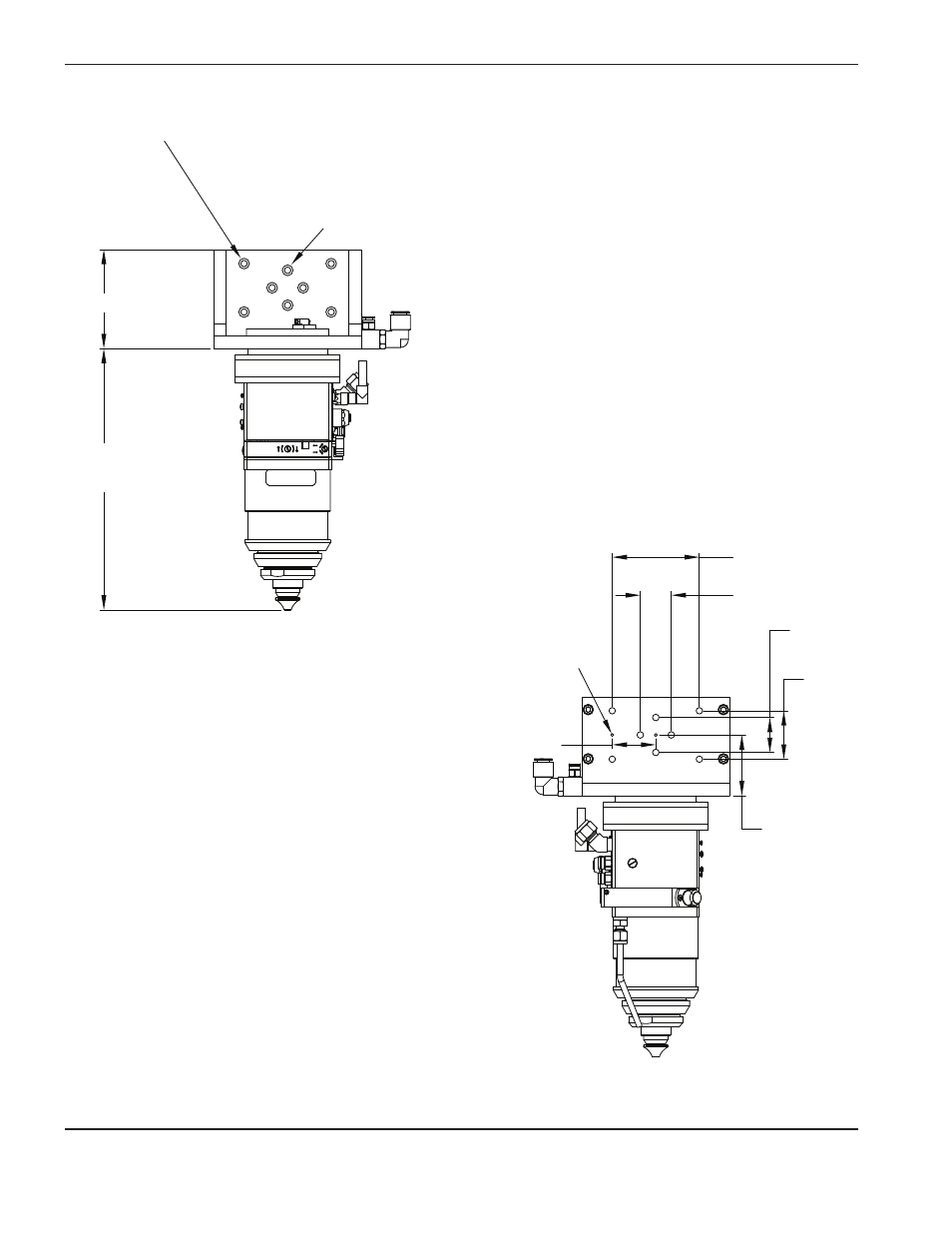

Вид спереди
Вид сзади
101,6 мм
269,8 мм
Полное
удлинение
45,0 мм
Диаметр 3,0 мм
(2 места)
90,0 мм
32,0 мм
50,0 мм
36,0 мм
62,7 мм
Диаметр 6,8 мм через отверстие (4 места)
Диаметр 11,1 мм, зенкер
Диаметр 6,6 мм через отверстие (4 мест)
Диаметр 11,0 мм, зенкер
