Настройка и эксплуатация
3-42 Hypertherm Fiber Laser Инструкция по эксплуатации — 80709J, 3-я редакция
Низкоуглеродистая сталь
В этом разделе описана регулировка настроек лазерной резки для определенной толщины низкоуглеродистой
стали.
Примечание. Технологическая карта резки в данном разделе применима к системе мощностью 2000 Вт.
Ваша технологическая карта резки может отличаться. Можно сравнивать Ваш рез с фотографиями
в этих примерах независимо от мощности Вашей системы.
оптимизация качества резки для низкоуглеродистой стали 6 мм
(кислород в качестве вспомогательного газа)
На следующих страницах представлен рез низкоуглеродистой стали толщиной 6 мм при заводских настройках
и примеры идентичного реза при измененном значении одной переменной (что дает плохое качество резки).
Примечание. Для наглядности фотографии в следующих образцах увеличены в четыре–восемь раз.

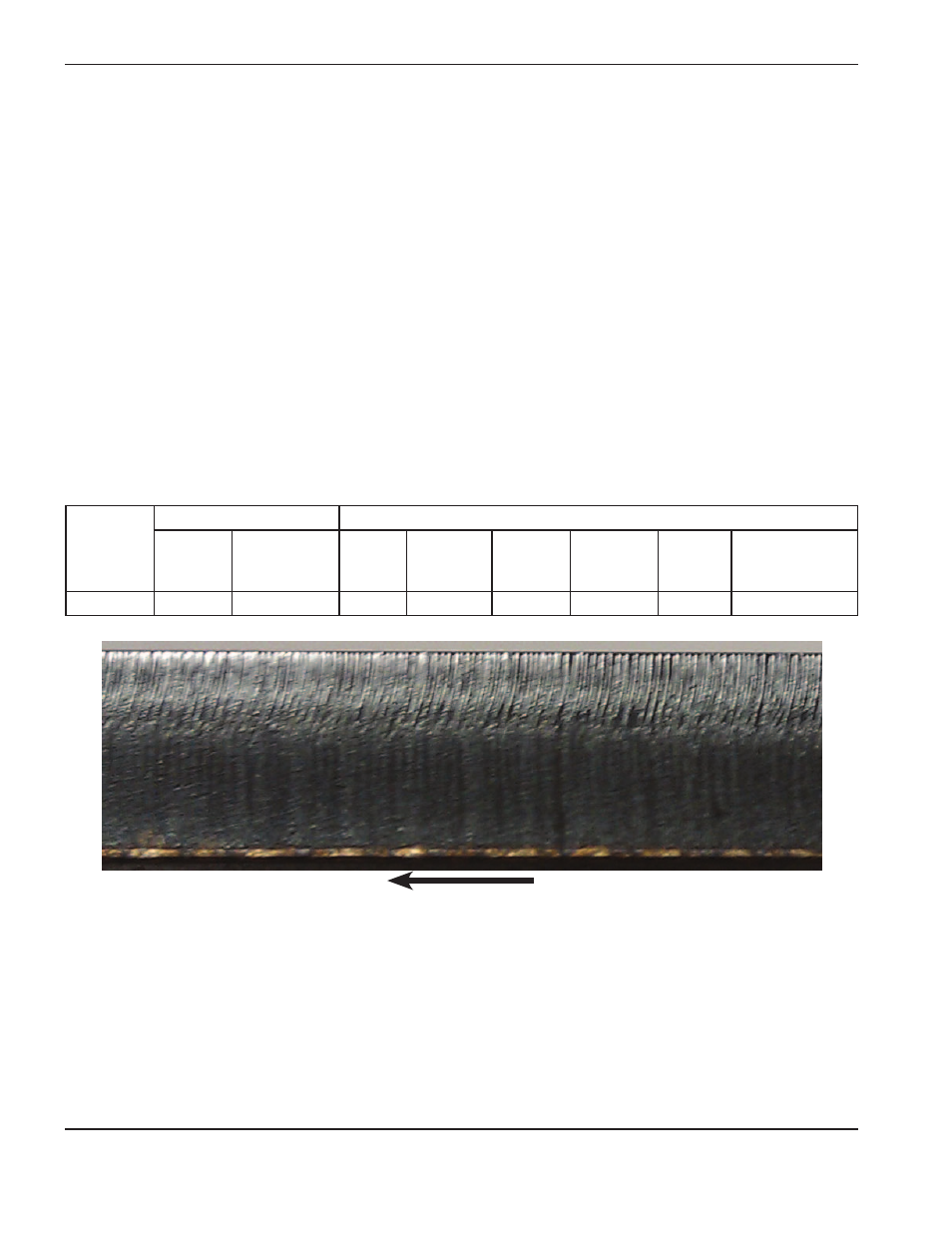

пример 1. используются заводские настройки технологической карты резки
В данном примере выбранные настройки обеспечивают приемлемую резку. Верхняя часть реза весьма
однородна с короткими четкими линиями, которые слегка выделяют рез. Нижняя часть реза имеет весьма
однородные вертикальные линии резки.
толщина
сопло параметры резки
тип и
размер
(мм)
Расширение
сопла
Вр-я
зам.
пер.
Давление
резки
Высота
резки
Ш-на
разреза
Мощн.
реза
л-ра
скорость
резки
6 мм D1,5 23 мм 0,2 с 0,55 бар 1 мм 0,35 мм 2000 Вт 1800 мм/мин
Направление резки
