PM5D/PM5D-RH V2 / DSP5D Руководство пользователя
55
6
У
п
рав
ление вых
о
дными к
ана
лами
6
Управление выходными каналами
В этой главе описаны функции и управление во всех секциях, связаных с выходными каналами.
Выходные каналы
В выходных каналах сводятся сигналы, посылаемые с входных каналов и.т.д. Затем сведенный сигнал посылается на
соответствующий выход или выходную шину.
Выходные каналы могут быть трех типов.
Примечание
Устройство DSP5D не оснащено выходами MIX OUT, выходами MATRIX OUT и выходами STEREO OUT. Выходные каналы назначают-
ся на выходы OMNI OUT.

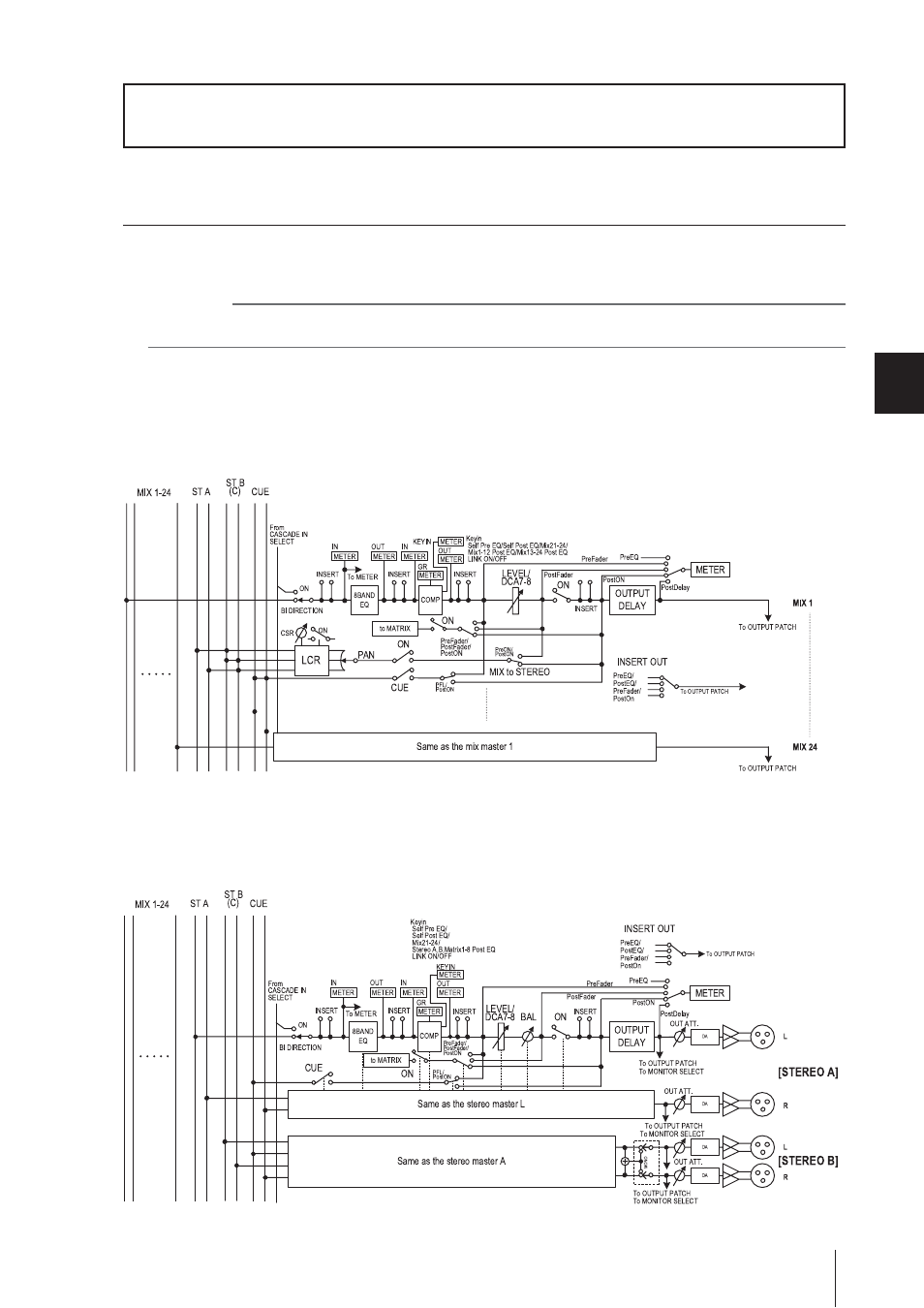

Каналы MIX 1—24
Сигнал, приходящий с входных каналов на шины MIX, выводится через эти каналы на выходы MIX OUT 1—24 или
на шины STEREO / MATRIX. При стандартных настройках коммутации выхода в устройстве PM5D каналы MIX
1—24 назначаются на выходы MIX OUT 1—24, а в устройстве DSP5D каналы MIX 1—22 назначаются на выходы
OMNI OUT 1—22.
Каналы STER EO A/B
Сигнал, приходящий с входных каналов или каналов MIX, выводится через эти каналы на выходы STEREO OUT
A/B.
При стандартных настройках коммутации выхода в устройстве DSP5D канал STEREO A назначается на выходы
OMNI OUT 23—24.
