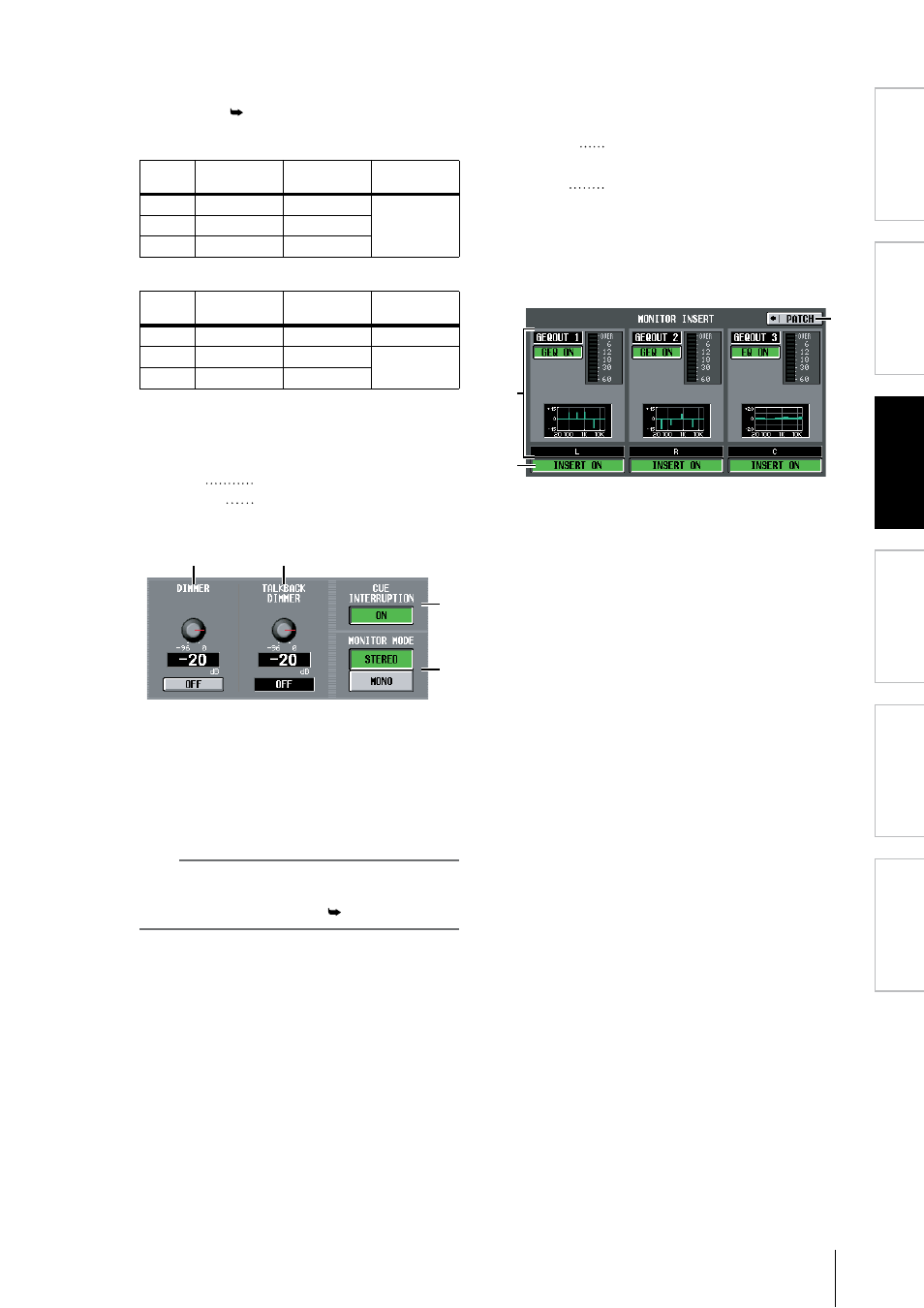

Руководство Пользователя

PM5D/PM5D-RH V2 / DSP5D

239

B

C

D

E

F

G

H

I

L

R

C

ST A

STEREO A L

STEREO A R

ST B

STEREO B L

STEREO B R

LCR

L

R

C

ST A

STEREO A L

STEREO A R

ST B

STEREO B L

LCR

STEREO A L

STEREO A R

3

4

5

6

7

8

9

Информация, от

раж

аемая на

дисплее

Меню

ф

ункций

Общие

ф

ункции

Прило

ж

ения

Функции

INPUT

К

о

мм

у

т

ация

вых

о

д

ов

включена ли кнопка USE AS STEREO BUS или кнопка
USE AS CENTER BUS в секции STEREO B раздела
MIXER SETUP ( стр. 222).

Если включена кнопка USE AS STEREO BUS

Источник
монито-
ринга

Источник
монито-
ринга

Если включена кнопка USE AS CENTER BUS

DEFINE

Если в секции MONITOR SOURCE выбрано значе-
ние DEFINE, вы можете выбрать один из следующих
сигналов для мониторинга.
MIX 1—24

Выходной сигнал шин MIX 1—24.

MATRIX 1—8

Выходной сигнал шин

MATRIX

1—8.

DIMMER

При включении этой кнопки уровень сигнала
мониторинга будет временно ослаблен. Регулятор
устанавливает степень ослабления при включенной
кнопке. Диапазон настройки: от –96 дБ до 0 дБ. Пока
эта кнопка включена, в верхнем правом углу экрана
отображается индикатор DIMM.

Совет

Для включения/выключения диммера можно также использовать
внешний переключатель, подключенный к коннектору GPI IN. Для
этого назначьте функцию MONITOR DIMMER ON на порт GPI IN, к
которому подключен переключатель (

стр. 194).

TALKBACK DIMMER

Устанавливает степень ослабления сигнала монито-
ринга при включенной служебной связи. Диапазон
настройки: от –96 дБ до 0 дБ. Состояние служебной
связи (вкл./выкл.) отображается в нижнем поле.

CUE INTERRUPTION

Если эта кнопка включена, сигнал контроля/соло
также будет подаваться с выходов MONITOR OUT,
пока включена функция Cue/Solo. В течение этого
времени источник мониторинга, выбранный в секции
MONITOR SOURCE, будет отключен.
Если эта кнопка выключена, сигнал контроля/соло не
будет подаваться с выходов MONITOR OUT.

MONITOR MODE

Здесь можно выбрать один из двух режимов подачи
сигнала с выходов MONITOR OUT.

STEREO Стереовыход с левого/правого кана-

лов.

MONO Сведенный моносигнал подается с

левого/правого каналов.

Состояние этих двух кнопок аналогично вклю-
чению/выключению клавиши [MONO] секции
MONITOR на панели.

MONITOR INSERT

Эта область отображает входы (и входные каналы
цифровой карты ввода/вывода), подключенные в раз-
рыв каналов MONITOR OUT L/C/R. Входной уровень
сигнала с разрыва отображается на индикаторе спра-
ва. Если в разрыв подключен GEQ или EFFECT, здесь
будет отображаться соответствующая информация.

INSERT ON/OFF

Эта кнопка включает/выключает разрыв.

PATCH

Открывает раздел INSERT PATCH.
