Калибровка портов GPI IN

Если необходимо, значения напряжения, которые PM5D
определяет как низкий и высокий уровни, могут быть на-
строены соответственно напряжению сигналов на входе
порта GPI IN.
Это можно использовать для подстройки диапазона
параметров PM5D под диапазон напряжений непрерывно
изменяемого контроллера (например, джойстика).

Подключите внешнее устройство к GPI-коннек-
тору PM5D.

В разделе DISPLAY ACCESS нажмите несколько
раз клавишу [MIDI/REMOTE], чтобы перейти в
раздел GPI.

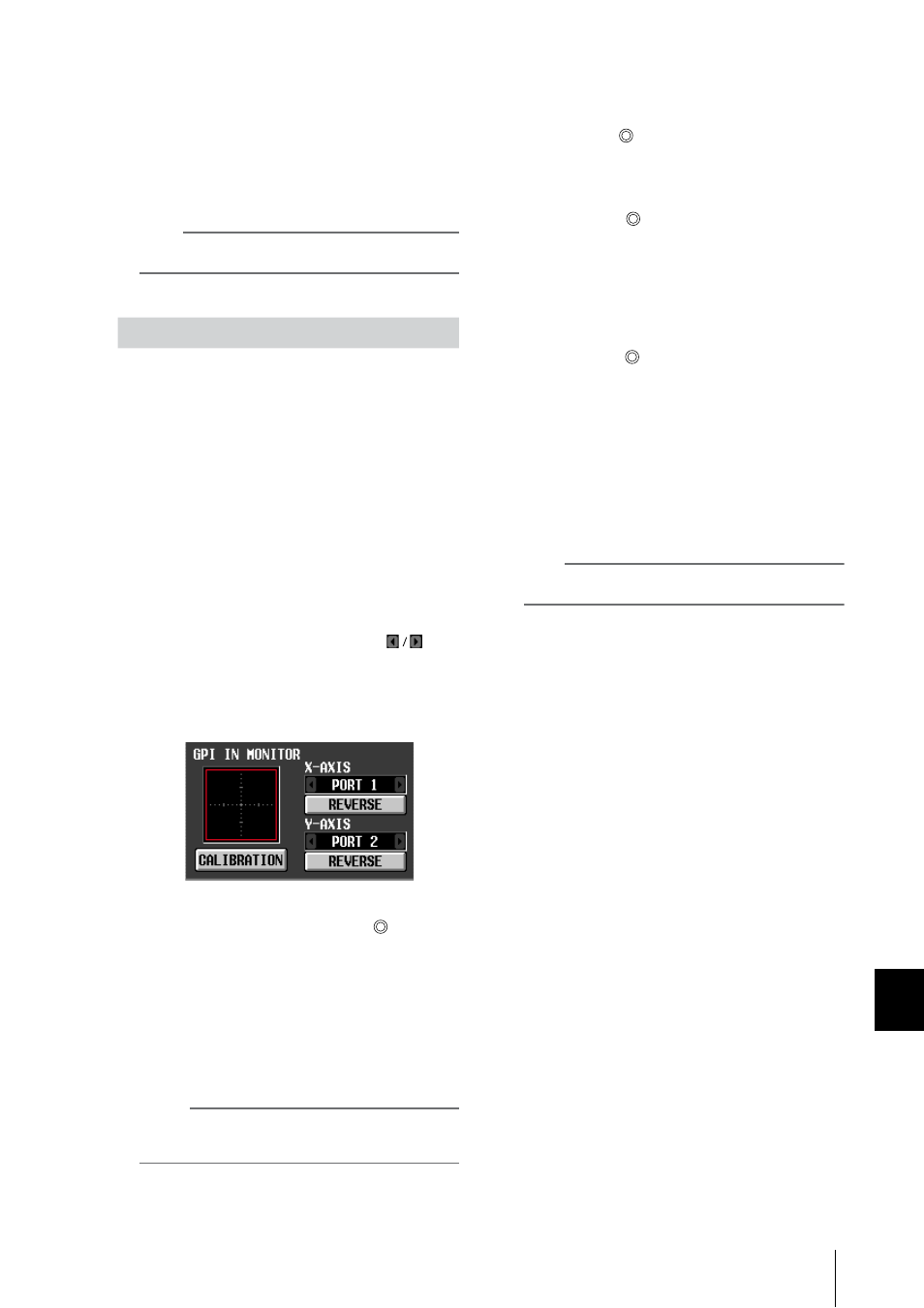

В области GPI IN MONITOR в верхней правой
части экрана выберите порт GPI IN, который
нужно откалибровать.

При калибровке двухмерного контроллера, например
джойстика, нужно щелкнуть по кнопкам

в

левой и правой части полей X-AXIS и Y-AXIS (ось X и
ось Y) для указания двух портов GPI IN.
Если калибруется только один порт GPI IN, то нужно
установить одно из полей в «----» (нет назначения).

Когда указывается порт GPI IN, напряжение от этого
порта отображается желтым символом в области
GPI IN MONITOR. В этом случае горизонтальное
положение (ось X) соответствует напряжению порта
GPI IN, выбранного в поле X-AXIS, а вертикальное
положение (ось Y) соответствует напряжению порта
GPI IN, выбранного в поле Y-AXIS.
Красная линия (или красный квадрат), отображаемый
в области GPI IN MONITOR, указывает диапазон
между высоким и низким уровнем для портов GPI IN,
соответствующих осям X и Y.

Совет

Если необходимо, можно щелкнуть по кнопке REVERSE для инвер-
тирования низкого и высокого уровня входного сигнала (такой
же результат будет при переключении настроек POLARITY
порта GPI IN).

Включите кнопку CALIBRATION.

Красная линия (или красный квадрат) в области GPI
IN MONITOR временно исчезнет, останется только
желтый символ .

Если калибруется только один порт GPI IN, из-
мените напряжение входного сигнала, опреде-
ленного в шаге 3, с максимального значения на
минимальное.

Желтый символ будет двигаться вверх/вниз или
влево/вправо при изменениях напряжения. Красная
линия удлинится в соответствии с этими измене-
ниями, а максимальное и минимальное значение
напряжения для соответствующего порта GPI IN будет
сохранено.

Если калибруется джойстик, поверните его на
360 градусов.

Желтый символ перевернется. Красный квадрат
расширится соответственно, а максимум и минимум
значения напряжения портов GPI IN будут сохранены
в соответствии осям X и Y.

Выключите кнопку CALIBRATION.

Максимальное и минимальное обнаруженные зна-
чения напряжения будут сохранены как эталонные
значения для высокого и низкого уровней (при управ-
лении непрерывно изменяемым параметром макси-
мальное и минимальное значение параметра будут
выровнены в соответствии с этими значениями).

Совет

Результат калибровки применяется ко всем сценам. Он также
сохраняется при выключении питания PM5D.

Определите функцию и параметр для других
портов GPI IN таким же образом.

С этими настройками при работе с внешним уст-
ройством порт GPI IN будет активироваться и будет
выполнена соответствующая функция PM5D (если
назначен непрерывно изменяемый параметр, то
значение параметра будет изменяться в соответствии с
изменением напряжения).

Совет

Настройки в разделе GPI применимы ко всем сценам. Эти
настройки также могут быть сохранены на карту памяти как
данные SETUP.

Дис

т

анционное управ

ление
