Руководство Пользователя

202

PM5D/PM5D-RH V2 / DSP5D

2

1
2

3

A

B

C

D

E

F

4

5

DSP5D

CASCADE IN

DCU5D

POWER

CASCADE IN (D-SUB)

CASCADE

IN (RJ-45)

1

5

4

6

2

3

CASCADE IN

SLOT4

SLOT3/4

SLOT1-4 [CH1-8]

SLOT1-4 [CH9-16]

Функция MIDI REMOTE

Коннектор

CASCADE

OUT (RJ-45)

Развет-

витель

Модуль DME

К коннектору

Коннектор

CASCADE OUT

(D-SUB)

Коннектор

CASCADE IN

Коннектор

CASCADE OUT

Коннектор

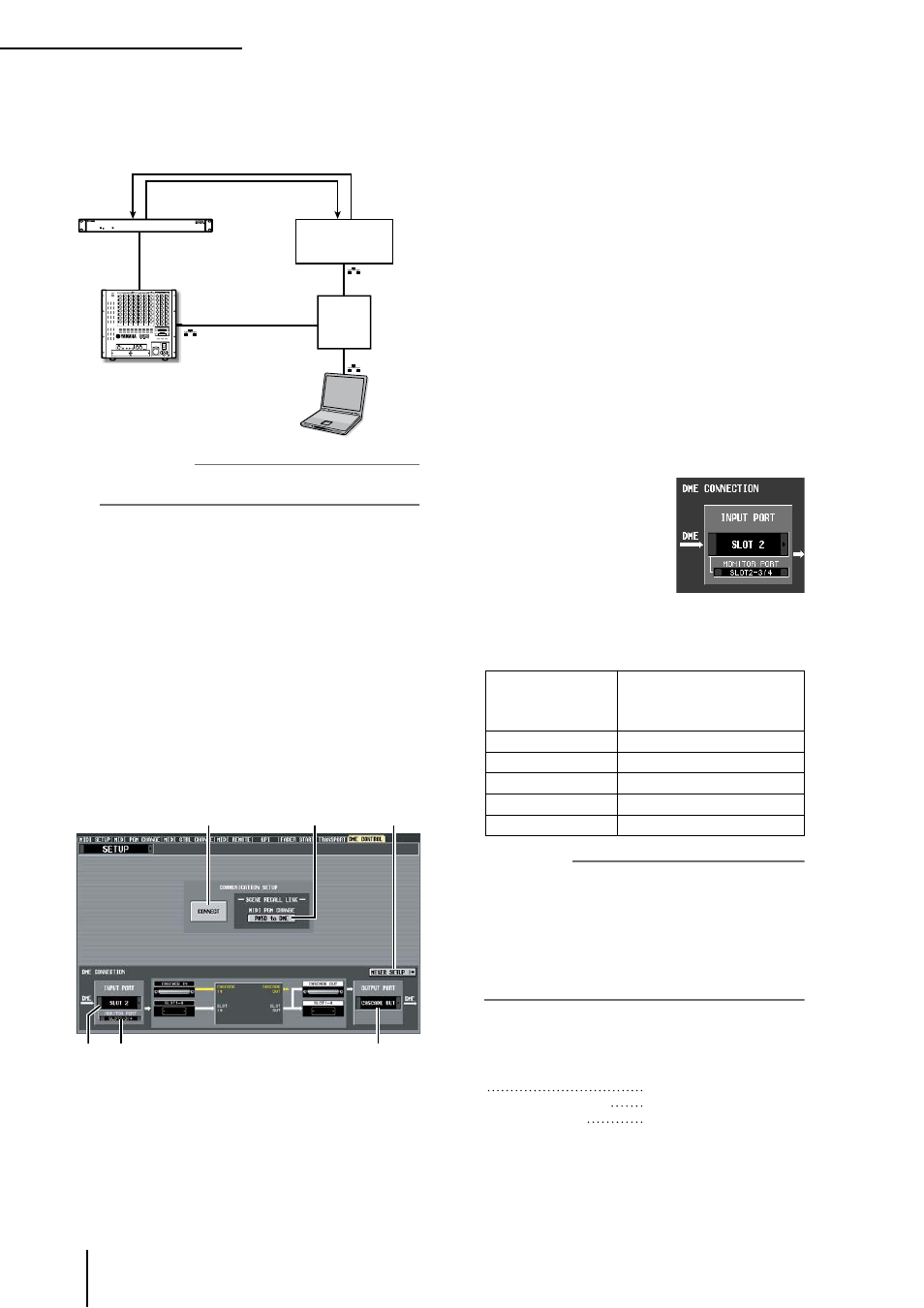

Подключение с использованием модуля DCU5D

Используйте кабель Ethernet для подключения модуля
DSP5D и модуля серии DME через цифровое устройство
коммутации DCU5D.

Примечание

Модуль DSP5D должен быть подключен через порт CASCADE OUT
(RJ-45)

Инициализация подключения между

модулем PM5D и модулем серии DME

Для выбора порта, используемого для передачи/приема
аудиосигнала между модулем PM5D и модулем серии DME
и инициализации подключения необходимо выполнить
следующие действия.

Подключите модуль PM5D и модуль серии DME.

Несколько раз нажмите клавишу [MIDI/REMOTE]
секции DISPLAY ACCESS для перехода в раздел
DME CONTROL.

Выберите SETUP в области выбора компонентов,
находящейся в верхнем левом углу раздела.
Появится раздел, показанный ниже.

Раздел SETUP содержит следующие элементы.

CONNECT

Данная кнопка инициирует или прекращает подключение
между модулем PM5D и модулем серии DME.

MIDI PGM CHANGE (MIDI-сообщения Program
Change)

Если эта кнопка включена, при загрузке сцены на модуле
PM5D сообщения Program Change будут передаваться че-

рез карту ввода/вывода или через порты CASCADE IN/OUT
модулю серии DME. Это позволяет загружать сцену на
модуле DME параллельно с загрузкой на модуле PM5D.

INPUT PORT

Данный элемент экрана позволяет выбрать порт PM5D,
который будет принимать аудиосигнал с модуля DME.

MONITOR PORT

Данный элемент экрана позволяет выбрать порт PM5D,
который будет принимать сигнал мониторинга с модуля
DME. Т. к. сигнал мониторинга посылается на шину CUE
модуля PM5D, функцией мониторинга модуля DME можно
управлять с модуля PM5D точно так же, как и собственной
функцией контроля (функция EXTERNAL CUE).

MIXER SETUP
(отображает раздел MIXER SETUP)

Данная кнопка отображает раздел MIXER SETUP функции
SYS/W.CLOCK.

OUTPUT PORT

Здесь можно выбрать порт PM5D, который будет прини-
мать аудиосигнал с модуля DME.

В области INPUT PORT, рас-
положенной в нижней ле-
вой части экрана, выберите
порт модуля PM5D, который
будет принимать аудиосиг-
нал с модуля серии DME.

Тип порта, который можно
выбрать в данной области, по-
казан ниже и зависит от текущего порта, выбранного
для последовательного подключения (поле CASCADE
IN PORT SELECT раздела MIXER SETUP).

Настройки в поле

CASCADE IN PORT

SELECT (раздел

MIXER SETUP)

Элементы, доступные в поле

INPUT PORT

----, SLOT1—SLOT4

----, CASCADE IN, SLOT1—SLOT3
----, CASCADE IN, SLOT1—SLOT2

----, CASCADE IN
----, CASCADE IN

Примечание

• В разделе DME CONTROL нельзя переключать порт ввода пос-

ледовательного подключения. При необходимости доступа
к разделу MIXER SETUP (функции SYS/ W.CLOCK) для изменения
порта ввода последовательного подключения нажмите
кнопку MIXER SETUP.

• В зависимости от типа последовательного подключения,

порт DSP5D будет отображать только элементы, которые
можно подключить: ---, SLOT1—2, CASCADE IN (D-SUB) или
CASCADE OUT (RJ-45).

В поле MONITOR PORT выберите порт PM5D,
который будет принимать сигналы мониторин-
га с модуля DME.

Могут быть выбраны следующие порты.
Не

назначено

SLOT1-1—SLOT4-16 Любой порт слотов 1—4
CASCADE 1—32 Порты CASCADE IN 1—32
