Yamaha DSP5D - Инструкция (Страница 100)

Руководство Пользователя
11
100
PM5D/PM5D-RH V2 / DSP5D
A
B
C
D
E
F
G
H
I
J
K
L
1
3
4
5
9
J L
2
6
7
8
K
• MONITOR
SELECT
Выбирает источник сигнала для мониторов.
• MONITOR DELAY
Задержка сигнала монитора.
• CUE OUT DELAY
Задержка контрольного сигнала.
• METER
Переключает отображение сигнала в секции инди-
каторов или на дисплее.
• DIM (диммер)
Ослабляет сигнал мониторов/сигнал с точки конт-
роля на фиксированную вличину.
• OUT ATT (выходной аттенюатор)
Ослабляет/усиливает сигнал мониторов/точки конт-
роля.
• ON (вкл/выкл)
Включает/выключает сигнал мониторов.
• PHONES
LEVEL
Регулирует уровень выходов на наушники верхней и
передней панели.
• MONITOR LEVEL
Регулирует уровень на мониторах.
• CUE OUT LEVEL
Регулирует выходной уровень сигнала с точки конт-
роля.
Monitor и Cue
Использование функции мониторинга

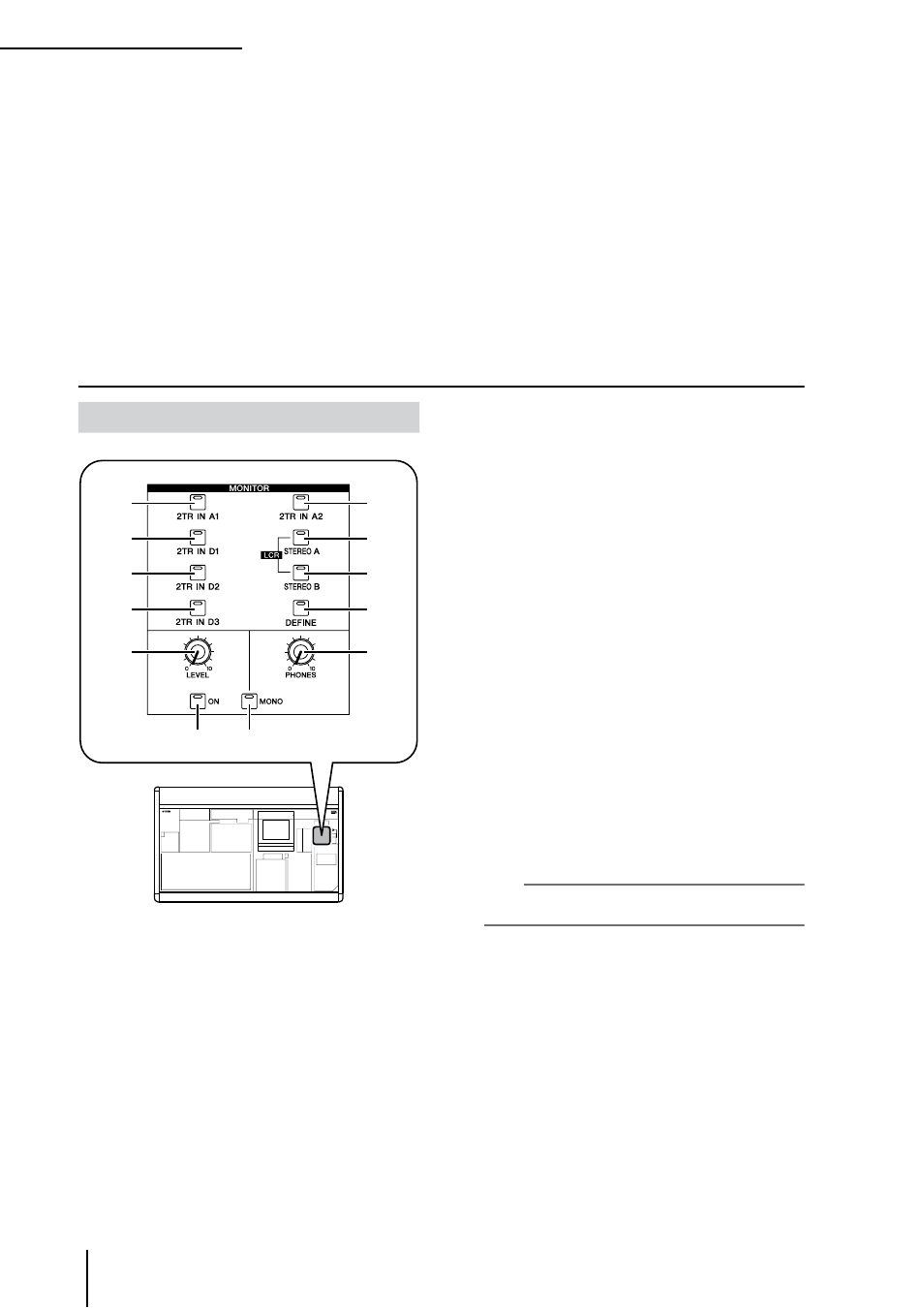

Элементы секции MONITOR (монитор)
Клавиша [2TR IN A1]
Клавиша [2TR IN A2]
При помощи этих клавиш в качестве источника сигнала
на мониторы выбираются входы 2TR IN ANALOG 1/2.
Клавиша [2TR IN D1]
Клавиша [2TR IN D2]
Клавиша [2TR IN D3]
При помощи этих клавиш в качестве источника сигнала
на мониторы выбираются входы 2TR IN DIGITAL 1—3.
Клавиша [STEREO A]
Клавиша [STEREO B]
При помощи этих клавиш в качестве источника сигнала
на мониторы выбираются выходные сигналы каналов
STEREO A/B. Одновременным нажатием клавиши
[STEREO A] и клавиши [STEREO B] в качестве источни-
ка сигнала на мониторы можно выбрать каналы LCR.
Клавиша [DEFINE]
При помощи этой клавиши в качестве источника
сигнала на мониторы выбирается выходной сигнал
предварительно выбранного канала MIX 1—24 или
канала MATRIX 1—8. Источник сигнала, выбираемый
этой клавишей, может быть установлен в разделе
MONITOR функции MON/ CUE.
Совет
Источник, выбранный в настоящее время, можно определить
по горящим/выключенным клавишам 1—8.
Регулятор [LEVEL] секции MONITOR
При помощи этого регулятора регулируется уровень
сигнала на выходах MONITOR OUT L/R/C.
Клавиша [ON] секции MONITOR
При помощи этой клавиши включается/выключается
выход на мониторы.
Регулятор [PHONES] секции MONITOR
Регулирует выходной уровень сигнала выхода на
наушники.
Клавиша [MONO]
Если эта клавиша включена, левый и правый каналы
выхода на мониторы будут сведены в монофоничес-
кий сигнал. При выключении этой клавиши сигнал
возвращается к стерео.
