Руководство Пользователя

196

PM5D/PM5D-RH V2 / DSP5D

P

Q

A

B
C

NO ASSIGN

POWER ON

SOLO ON

GPI IN 1 FUNC-
TION

GPI IN 2 FUNC-
TION

GPI IN 3 FUNC-
TION

GPI IN 4 FUNC-
TION

PREVIEW ON

CUE ON [INPUT
ONLY]

CUE ON [DCA
ONLY]

CUE ON [OUT-
PUT ONLY]

CUE ON

FADER START

1

2

3

4

Функция MIDI REMOTE

USER DEFINED KEYS

Данная область отображает пользовательские клавиши,
которые назначаются триггерами для портов GPI OUT, и
действия этих клавиш.
Для изменения настроек, нажмите кнопку , которая
находится слева, чтобы открыть окно GPI OUT PORT
ASSIGN. Выберите банк клавиш User Defi ned (A — D) и
номер (1—25), а также метод передачи сигнала триггера.
Можно выбрать один из двух методов передачи сигна-
ла триггера — Latch (переключение между состоянием
активно/неактивно при каждом нажатии клавиши) или
Unlatch (состояние активно только принажатой клавише).

TALLY

Данная область отображает для каждого порта состо-
яние остальных функций вывода Tally, назначенных
триггерами. При выполнении соответствующего дейс-
твия на PM5D управляющий сигнал будет посылаться с
соответствующего порта GPI OUT. Данный управляю-
щий сигнал будет активен, пока не прервется вышео-
писанное действие (или пока данный порт GPI OUT
не получит другой триггер). Для изменения настроек
нажмите кнопку , находящуюся слева, чтобы открыть
окно GPI OUT PORT ASSIGN, в котором выбирается
одна из следующих функций.

Функция

Действие PM5D

Не назначено
Включается питание PM5D
Включается клавиша [SOLO]
Активируется функция, назначенная
на порт GPI IN 1
Активируется функция, назначенная
на порт GPI IN 2
Активируется функция, назначенная
на порт GPI IN 3
Активируется функция, назначенная
на порт GPI IN 4
Включается клавиша [PREVIEW]
секции SCENE MEMORY
Включается клавиша [CUE] входного
канала
Включается клавиша [CUE] секции
DCA
Включается клавиша [CUE]
выходного канала
Включается любая клавиша [CUE]

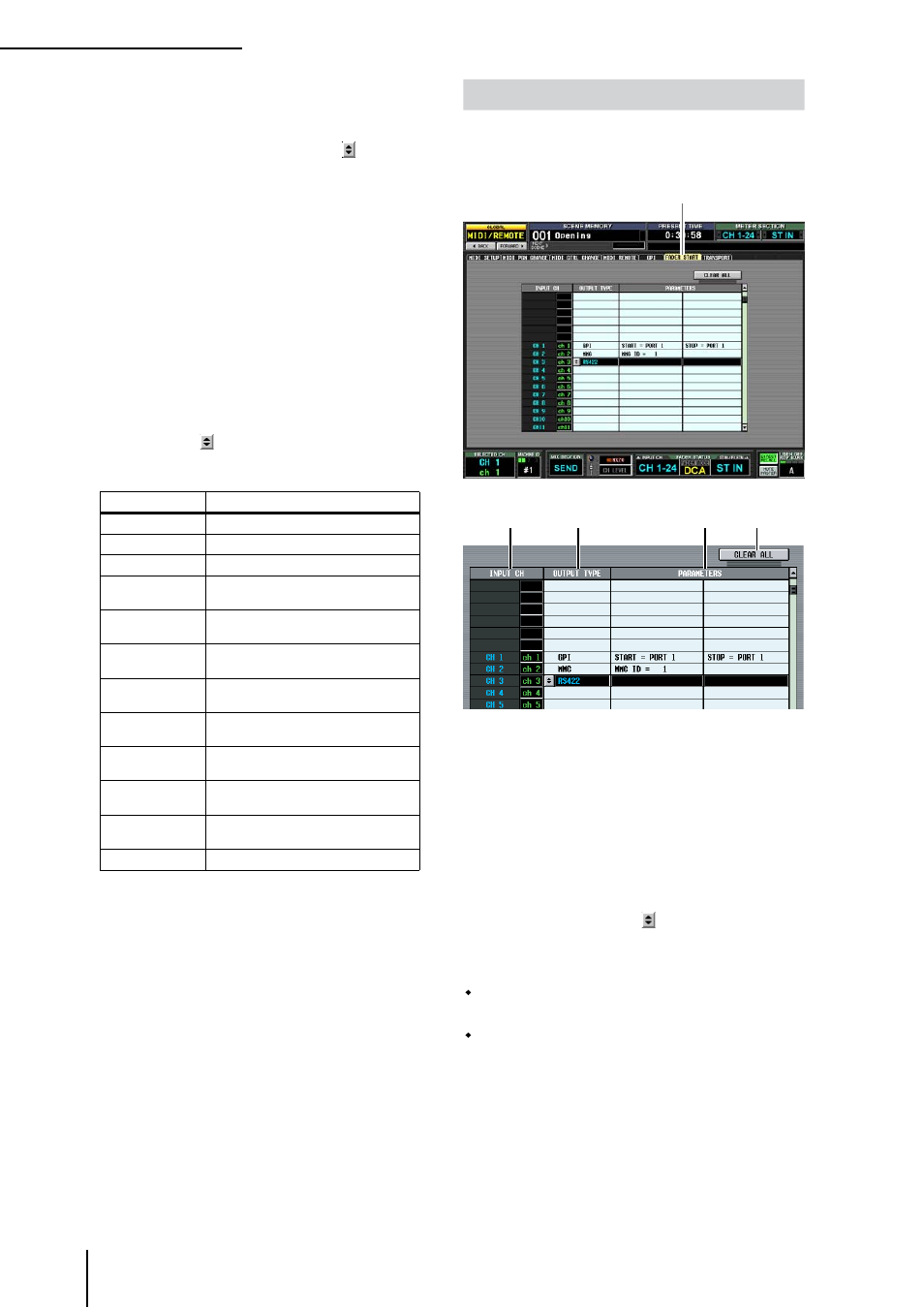

Раздел FADER START

В этом разделе настраиваются параметры функции Fader
Start, которая позволяет использовать фейдеры входных
каналов для управления портами GPI OUT или внешними
устройствами.

INPUT CH (Входной канал)

Данная область отображает номер и имя каналов (входных
каналов, каналов ST IN), которые можно настроить. Щелк-
ните по нужной строке для ее выбора, строка будет выделена
и показана в центре списка.

OUTPUT TYPE

PARAMETER

Отображает тип сигнала, который будет посылаться
при управлении соответствующим фейдером, а также
дополнительные параметры для него. Для изменения
настроек нажмите кнопку , расположенную слева от
поля OUTPUT TYPE, чтобы открыть окно FADER START
ASSIGN. Можно выбрать следующие типы и параметры
выходного сигнала.

NO ASSIGN
Не назначено.

GPI
На определенный порт GPI OUT будет посылаться триггер
в соответствии с действием фейдера для соответствую-
щего канала, и будет посылаться управляющий сигнал
(полярность управляющего сигнала будет соответствовать
настройкам в разделе GPI). При выборе данного типа можно
выбирать из следующих двух параметров.

FADER START ..... Порт GPI OUT, с которого посылается

триггер при движении фейдера с уров-
ня –60 дБ или ниже до превышения
уровня –60 дБ.
