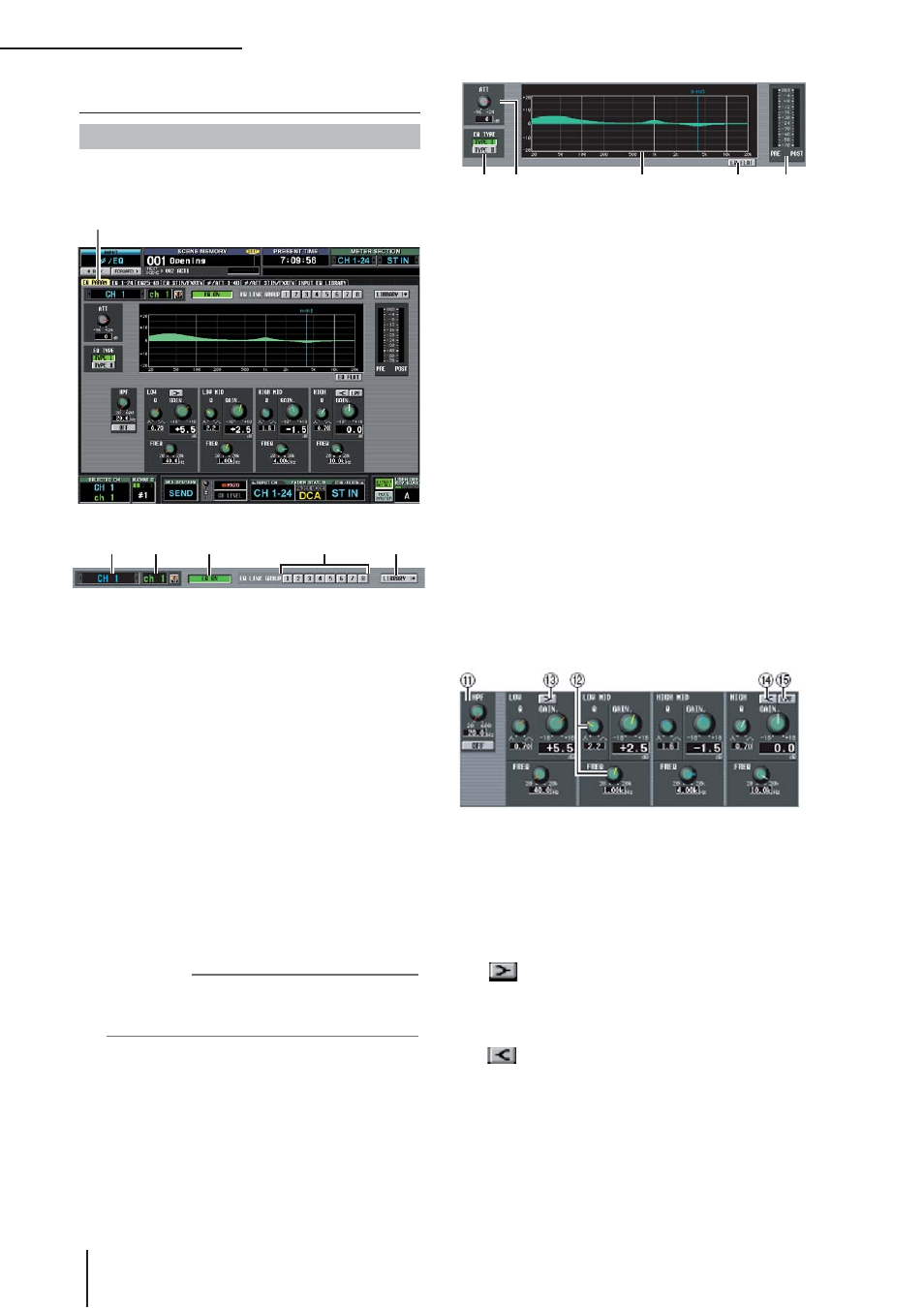

PM5D/PM5D-RH V2 / DSP5D Руководство пользователя Подробное описание

286

EQ PARAM

1

2

3

5

4

9

8

7 6

J

M

K

NO

L

Функция INPUT Ø/EQ

Функция INPUT Ø/EQ

Раздел EQ PARAM (параметры эквалайзера)

Здесь можно изменить параметры эквалайзера
выбранного входного канала.

Выбор

канала

Здесь можно выбрать входной канал (входной
канал 1—48, канал STIN 1—4 левый/правый, канал
FXRTN 1—4 левый/правый).

Имя

Имя выбранного входного канала. Если данный
канал связан с другим каналом (или если выбран
канал ST IN или FX RTN), справа отображается
пиктограмма сердца. При работе с входным кана-
лом щелчок по этой пиктограмме объединяет и
разъединяет каналы.

EQ

ON/OFF

Включает/выключает эквалайзер для этого канала.

EQ LINK GROUP

Здесь можно выбрать группу привязки к эква-
лайзеру (1—8), к которой будет принадлежать
эквалайзер данного канала. Параметры эквалай-
зера действительны для всех входных каналов,
входящих в одну группу.

Примечание

Группы привязки к эквалайзеру для входных каналов не
зависят от групп привязок к эквалайзеру для выходных
каналов.

LIBRARY

Эта кнопка открывает раздел INPUT EQ LIBRARY
( стр. 289), в котором можно сохранить или за-
грузить настройки эквалайзера входных каналов,
сохраненные в библиотеке.

ATT

(аттенюатор)

Этот регулятор настраивает степень ослабления/
чувствительность непосредственно после АЦП
в диапазоне от –96 дБ до +24 дБ. Этот регулятор
аналогичен регулятору ATT в разделах ш /ATT
1-48 и ш /ATT STIN/FXRTN. Текущее значение
отображается в поле под регулятором.

EQ TYPE

Выбор типа эквалайзера. При включении кнопки
TYPE I выбирается алгоритм, используемый в се-
рии 02R. При включении кнопки TYPE II выбира-
ется новый алгоритм. Кнопка TYPE II уменьшает
перекрытие частот соседних полос.

График эквалайзера

Этот график отображает примерную АЧХ эква-
лайзера. Цветные вертикальные линии отобража-
ют центральную частоту полосы для параметра,
на который наведен курсор (цвет каждой линии
соответствует маркировке регулятора для каждой
полосы). Кривая влияния меняется при изменении
параметров Q (добротность) и GAIN (усиление)
для каждой полосы.

Индикаторы уровня

На этих индикаторах отображаются пиковые
уровни на входе и выходе эквалайзера. При пере-
грузке на входе или выходе эквалайзера загорает-
ся сегмент OVER.

EQ FLAT

Эта кнопка восстанавливает стандартное значение
(±0,0 дБ) параметров чувствительности для всех
полос. При нажатии на эту кнопку появится окно
подтверждения.

. HPF (обрезной фильтр низких частот)

Обрезной фильтр низких частот расположен после
аттенюатора и перед эквалайзером. Этот фильтр
можно включить и выключить. Можно также настро-
ить частоту среза фильтра (в диапазоне 20—600 Гц).

/ Регуляторы

Эти регуляторы позволяют настроить добро-
тность (Q), центральную частоту (FREQ) и степень
усиления/подавления (GAIN) для каждой полосы.

0

(Низкочастотный шельфовый

эквалайзер)

Если эта кнопка включена, параметр LOW EQ иг-
рает роль низкочастотного шельфового эквалай-
зера. Регулятор Q не будет отображаться.

1

(Высокочастотный шельфовый

эквалайзер)

Если эта кнопка включена, параметр HIGH EQ
играет роль высокочастотного шельфового эква-
лайзера. Регулятор Q не будет отображаться.

2 LPF (обрезной фильтр высоких частот)

Если эта кнопка включена, параметр HIGH EQ
будет играть роль обрезного фильтра высоких
частот. Регулятор Q не будет отображаться, а с
помощью регулятора GAIN можно включать/от-
ключать обрезной фильтр высоких частот.
