PM5D/PM5D-RH V2 / DSP5D
2
3
4
5
6
1
2
Item Selected channel
CH 1–CH 48 Input channel 1–48
STIN1L/STIN1R–STIN4L/
STIN4R
ST IN channel 1–4 L or R
FXRTN1L/FXRTN1R–
FXRTN4L/FXRTN4R
FX RTN channel 1–4 L or R
MIX 1–MIX 24 MIX channel 1–24
MTRX1–MTRX8 MATRIX channel 1–8
DCA1–8 DCA fader 1–8
MONITOR
Output level from the MONI-
TOR OUT L/R/C jacks
CUE
Output level from the CUE
OUT jacks
---- Fader disabled
STAY No change

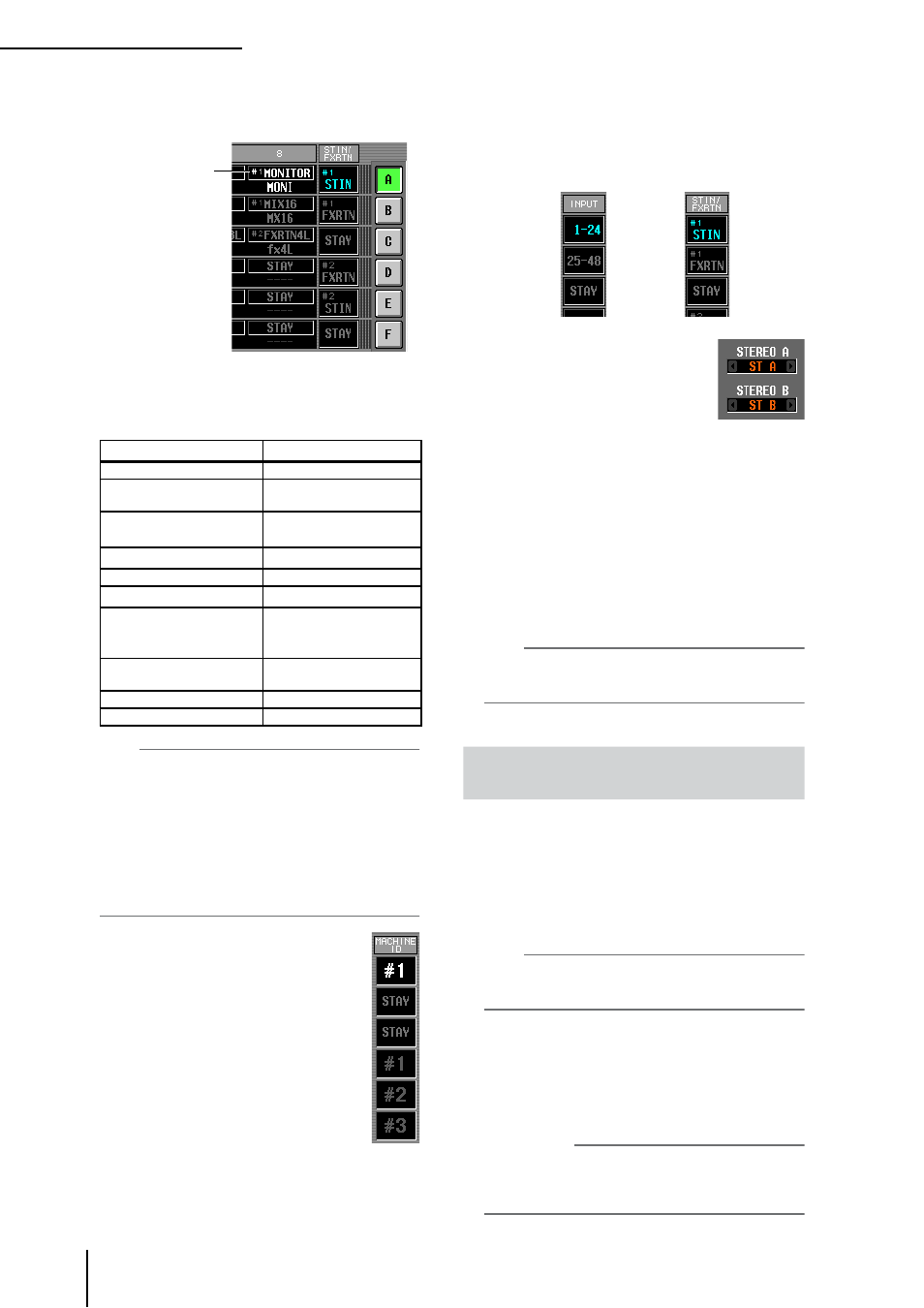

Поле выбора канала
Чтобы выбрать канал, назначаемый на
фейдер 1—8, воспользуйтесь полями выбора
канала нужного слоя (A — F).
Чтобы выбрать канал, переведите курсор на поле и
воспользуйтесь поворотным переключателем. Канал
будет мигать. Нажмите клавишу [ENTER] для под-
тверждения выбора. Выбрать можно один из следую-
щих каналов.
Пункт Выбранный канал
CH 1—CH 48 Входной канал 1—48
STIN1L/STIN1R—STIN4L/
STIN4R Канал ST IN 1—4 (левый
или правый)
FXRTN1L/FXRTN1R—
FXRTN4L/FXRTN4R Канал FXRTN 1—4 (левый
или правый)
MIX 1—MIX 24 Канал MIX 1—24
MTRX1—MTRX8 Канал MATRIX 1—8
DCA1—8 DCA-фейдер 1—8
MONITOR
Выходной уровень с
выходов MONITOR OUT
L/R/C
CUE
Выходной уровень с
выходов CUE OUT
---- Фейдеры отключены
STAY Нет изменений
Совет
• При выборе входного канала или DCA-фейдера 1—8, имя канала
сразу отображается в поле под полем выбора канала.
• Входные и выходные каналы могут находиться вместе в одном
слое.
• Каналы каждого устройства, последовательно подключенного к
DSP5D, назначаются на каналы, отображающие соответству-
ющий номер устройства (1—3). Каналы выбранного устройс-
тва назначаются на каналы, для которых номер устройства
не отображается. Однако параметры MONITOR и CUE действу-
ют только для устройства PM5D (№1).
При желании выберите устройство,
управление которым будет произво-
диться с панели. Для этого восполь-
зуйтесь полем MACHINE ID, соответс-
твующим слою, с которым вы хотите
работать (A — F).
Для выбора устройства наведите курсор
и поверните кодировщик [DATA]. Затем
нажмите клавишу [ENTER] для подтверж-
дения выбора. Можно выбрать следующие
пункты «#1» (PM5D), «#2» (DSP5D), «#3»
(DSP5D) или STAY (оставить без измене-
ний).
Чтобы выбрать слой линейки каналов INPUT и
линейки каналов ST IN/FX RTN, воспользуйтесь
полем INPUT и полем ST IN/FX RTN, соответствую-
щим слою, с которым вы хотите работать (A — F).
Для выбора слоя наведите курсор и поверните коди-
ровщик [DATA]. Затем нажмите клавишу [ENTER] для
подтверждения выбора.
При желании можете изменить
назначение линейки каналов
STEREO A/B (фейдера и клавиши
[ON])
Чтобы изменить назначение, наве-
дите курсор и поверните кодиров-
щик [DATA]. Затем нажмите клавишу [ENTER] для
подтверждения выбора. Можно выбрать следующие
пункты.
• ST A/B
Каналы STEREO A/B
• MONITOR
Выходной уровень с выходов MONITOR OUT L/R/C
• CUE
Выходной уровень с выходов MONITOR OUT L/R/C
Таким же способом назначьте канал/устройс-
тво/слой на другие слои.
Совет
Настройки секции FADER MODE не сохраняются в сцене. Для
сохранения настроек на карте памяти, сохраните их в качестве
данных DCA FADER MODE.
Переключение слоя секции
FADER MODE
Чтобы выбрать нужный слой, нажмите соот-
ветствующую клавишу [A] — [F] секции FADER
MODE.
При нажатии клавиши загорается индикатор кла-
виши, и выбирается соответствующий слой. Если
входные каналы назначены на DCA-фейдеры, имена
каналов отображаются на индикаторах имени в
линейке DCA.
Совет
Переключить слои можно также в разделе FADER ASSIGN. Данный
раздел также отображает значения DCA-фейдеров, и их прибли-
зительные позиции.
Управление фейдерами линейки DCA.
Фейдеры изменяют уровень соответствующих кана-
лов. Если на DCA-фейдер назначен связанный каналу
(или только одна сторона стереоканала), уровень
второго канала (второй стороны стереоканала) будет
изменен соответственно.
Примечание
При включенных клавишах [A] — [F] секции FADER MODE клавиши
[MUTE] линейки каналов DCA могут использоваться в качестве
клавиш [ON] соответствующих каналов. Клавиши [CUE] могут
использоваться в качестве клавиш [CUE] для соответствующих
каналов.
Другие функции
