PM5D/PM5D-RH V2 / DSP5D Руководство пользователя
6
60
MIX1
MIX2
STEREO L
STEREO R
……
……
ON
MIX1
MIX2
STEREO L
STEREO R
……
……
MIX OUT 1
MIX 1
MIX OUT 2
MIX 2
MIX OUT 1
MIX 1
MIX CHANNEL
MIX OUT 2
MIX 2

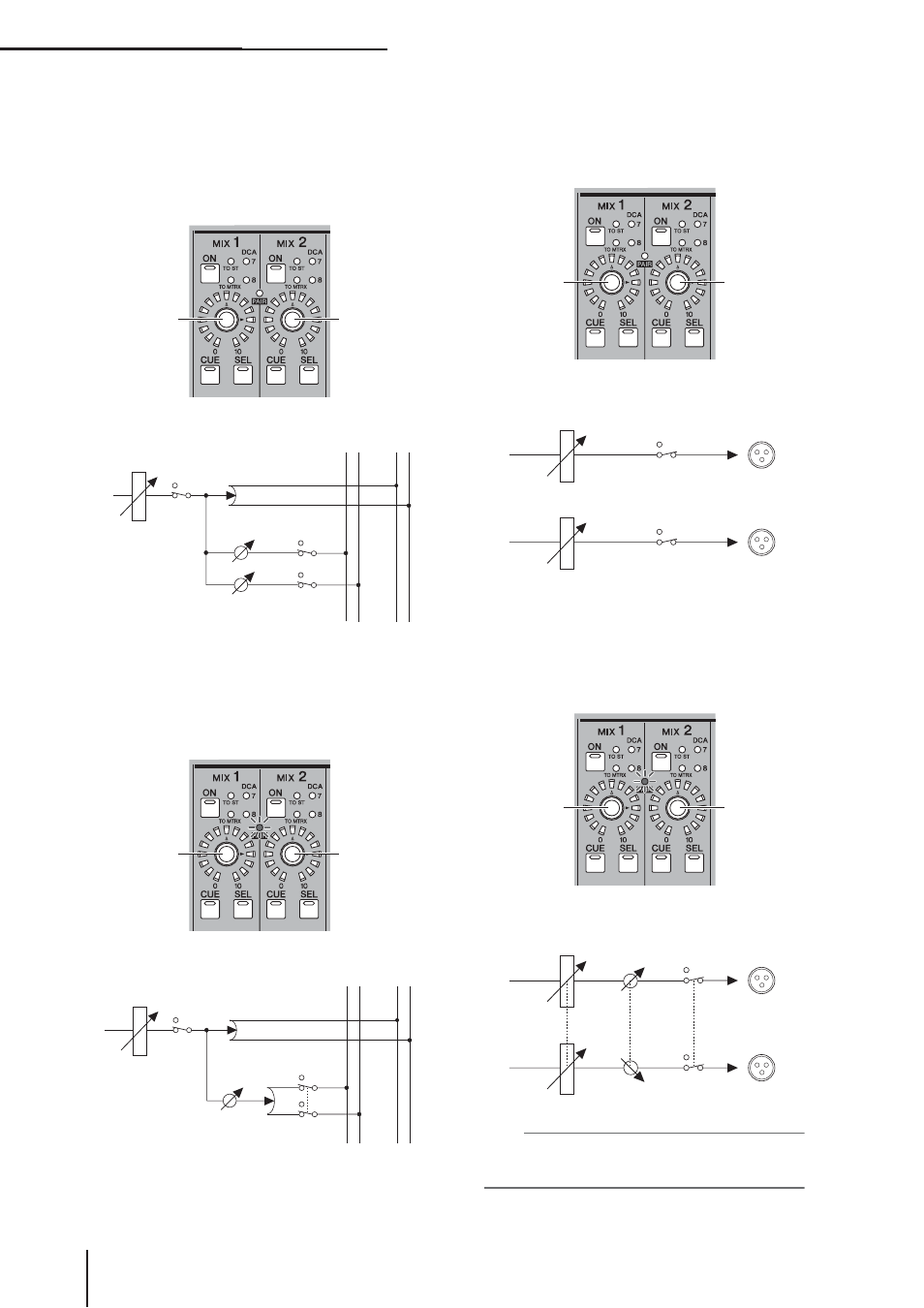

Управление выходными каналами
Сигнал, посылаемый с входного канала на
шину MIX типа VARI.
•
Если шина MIX типа VARI не является связанной
При включенной клавише [MIX SEND] кодиров-
щики MIX используются для настройки уровня
посыла на соответствующую шину MIX с выбран-
ного канала.
•
Если шина MIX типа VARI является связанной
При включенной клавише [MIX SEND] кодиров-
щики MIX нечетных каналов используются для
настройки панорамы сигнала, посылаемого на две
шины MIX. Кодировщики MIX четных каналов ис-
пользуются для настройки общего уровня посыла
на обе шины MIX.
Выходные сигналы канала MIX
•
Если каналы MIX не являются связанными
При включенной клавише [MIX MASTER] коди-
ровщики MIX используются для настройки выход-
ного уровня соответствующих каналов MIX.
•
Если каналы MIX являются связанными
При включенной клавише [MIX MASTER] коди-
ровщики MIX четных каналов используются для
настройки баланса громкости связанных каналов
MIX. Кодировщики MIX четных каналов использу-
ются для настройки общего уровня двух связан-
ных каналов.
Совет
Назначить/отменить связку каналов MIX и настроить
уровень/баланс также можно в разделе CH TO MIX
( стр. 299) или в разделе MATRIX/ST ( стр. 262).
Уровень по-
сыла шины
MIX 1
Выходной уро-
вень канала MIX 1
Панорама посыла
шин MIX 1/2
Баланс каналов
MIX 1/2
Уровень
посыла шин
MIX 1/2
Выходной
уровень
каналов MIX
1/2
Уровень
посыла шины
MIX 2
Выходной
уровень
канала MIX 2
Входной канал
ФЕЙДЕР
ON
ПАНОРАМА
УРОВЕНЬ
MIX 1 (ПЕРЕМ.)
УРОВЕНЬ
MIX 2 (ПЕРЕМ.)
ON
ФЕЙДЕР
ON
ПАНОРАМА
УРОВЕНЬ
MIX 1/2 (ПЕ-
РЕМ.)
ON
ПАНОРАМА
Канал MIX
Уровень выходного сигнала
ON
Входной канал
Уровень выходного сигнала
ON
Уровень выходного сигнала
ON
Канал MIX
Работа с устройством
Баланс
