PM5D/PM5D-RH V2 / DSP5D Руководство пользователя Подробное описание
302
↓
↓
MIX1
MIX2
STEREO L
STEREO R
……
……
MIX1
MIX2
STEREO L
STEREO R
……
……
ON
PAN
MIX1/2 (VARI)
LEVEL
ON
PAN
MIX1/2 (VARI)
LEVEL
5
9
J
7
K
8
6

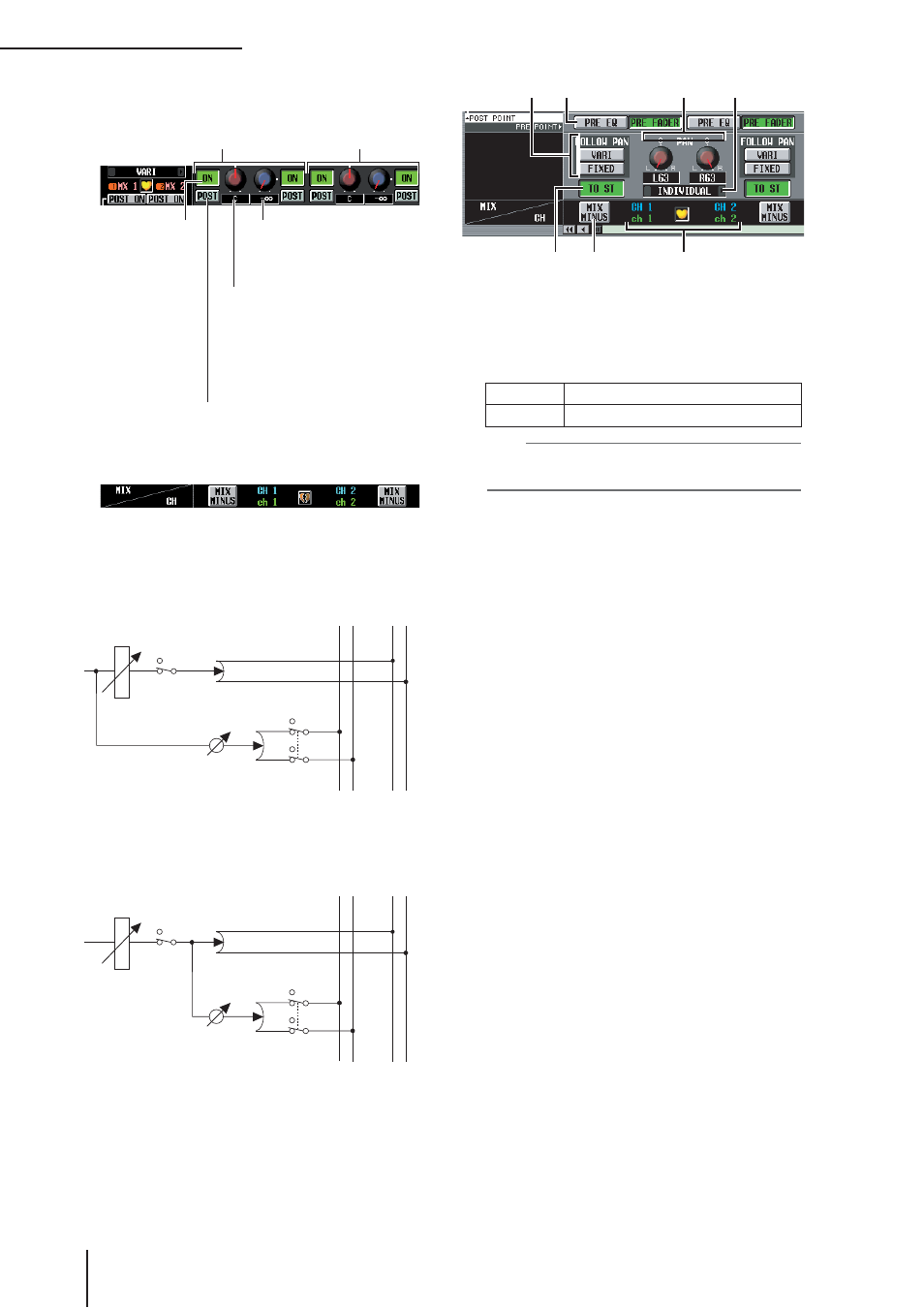

Функция PAN/ROUTING
Тип VARI, связка включена
значение кнопки PRE/POST = PRE
значение кнопки PRE/POST = POST
PRE EQ/PRE FADER
Эта кнопка позволяет точно выбрать, с каких то-
чек входного канала пре-фейдерный сигнал будет
посылаться на выбранную шину MIX. Вы можете
выбрать одну из двух точек.
PRE FADER
Непосредственно перед фейдером
PRE EQ
Непосредственно перед эквалайзером
Совет
Эти настройки применимы к сигналам, посылаемым с
соответствующего входного канала на все шины MIX.
FOLLOW
PAN
Эти кнопки определяют, каким образом регулятор
TO ST PAN (8) влияет на сигнал, посылаемый с
входного канала на шины MIX.
VARI
Если эта кнопка включена, регулятор PAN, отобра-
жаемый в области CH TO MIX (4), будет действо-
вать аналогично регулятору TO ST PAN (8), если
шины MIX типа VARI являются связанными.
FIXED
Если эта кнопка включена, сигнал после регулято-
ра TO ST PAN (8) будет послан на шины MIX типа
FIXED.
TO ST (на стереошину)
Эта кнопка указывает, будет ли входной канал /
канал ST IN посылать сигнал на шину STEREO.
Кнопка аналогична переключателю [TO STEREO]
в секции SELECTED CHANNEL.
TO ST PAN (на стереопанораму)
Здесь можно настроить панораму сигнала, посы-
лаемого с входного канала или канала ST IN на
шину STEREO. Текущее значение отображается
в поле непосредственно под регуляторами. Они
аналогичны кодировщику, если в качестве режима
кодировщика выбрано значение PAN, а также ко-
дировщику [PAN] в секции SELECTED CHANNEL.
PAN MODE
Здесь можно выбрать один из следующих спосо-
бов воздействия настроек панорамы на соседние
входные каналы (с нечетным и четным номером)
или на левую/правую стороны канала ST IN.
INDIVIDUAL
Независимые настройки панорамы.
GANG PAN
Настройки панорамы будут направлены в одну
сторону. Если два значения являются разными при
включении этой кнопки, панорама будет общей и
сохранит существующую разницу значений.
INV. GANG
Настройки панорамы направлены в противопо-
ложные стороны.
Входной канал 1
↓
Шина MIX 1/2
Входной канал 2
↓
Шина MIX 1/2
Кнопка SEND
ON/OFF
Включает/
выключает
сигнал,
посылаемый
с входных ка-
налов на две
шины MIX
Регулятор уровня посыла
(SEND LEVEL)
Настраивает уровень сигнала,
посылаемого с входных каналов
на две шины MIX.
Регулятор MIX PAN/BALANCE
Настраивает панораму сигнала,
посылаемого с входных каналов на
две шины MIX. Если в параметре PAN
MODE (9) входного канала установле-
но значение BALANCE, данный регу-
лятор выполняет функцию регулято-
ра BALANCE (т.е. настраивает баланс
громкости между каналами).
Кнопка PRE/POST
Выбирает позицию, с которой сигнал с входных
каналов будет посылаться на каждую шину MIX:
PRE (перед эквалайзером или перед фейдером)
или POST (после ON или после TO ST).
ПАНОРАМА
ФЕЙДЕР
ON
УРОВЕНЬ
MIX 1/2
(ПЕРЕМ.)
ВХОДНОЙ КАНАЛ 1
ПАНОРАМА
ПАНОРАМА
ФЕЙДЕР
УРОВЕНЬ
MIX 1/2
(ПЕРЕМ.)
ВХОДНОЙ КАНАЛ 1
ПАНОРАМА
