Руководство Пользователя PM5D/PM5D-RH V2 / DSP5D
137
16
❏ ❏
5
LATCH
UNLATCH
USER DEFINED KEYS
Работа пользовательских клавиш на PM5D будет тригге-
ром для подачи на выход сигнала из порта GPI OUT.
Для изменения настройки нужно щелкнуть по кнопке
в левой части, чтобы открыть окно GPI OUT PORT
ASSIGN; из списка нужно выбрать блок клавиш, опре-
деляемых пользователем (A — D) и номер (1—25) и вы-
брать режим триггера (как будет работать триггер, когда
нажата клавиша). Можно выбрать один из следующих
режимов триггера.
• LATCH
Выбор между активным и неактивным состоянием
каждый раз при нажатии клавиши.
• UNLATCH
Активно, только пока клавиша остается нажатой.

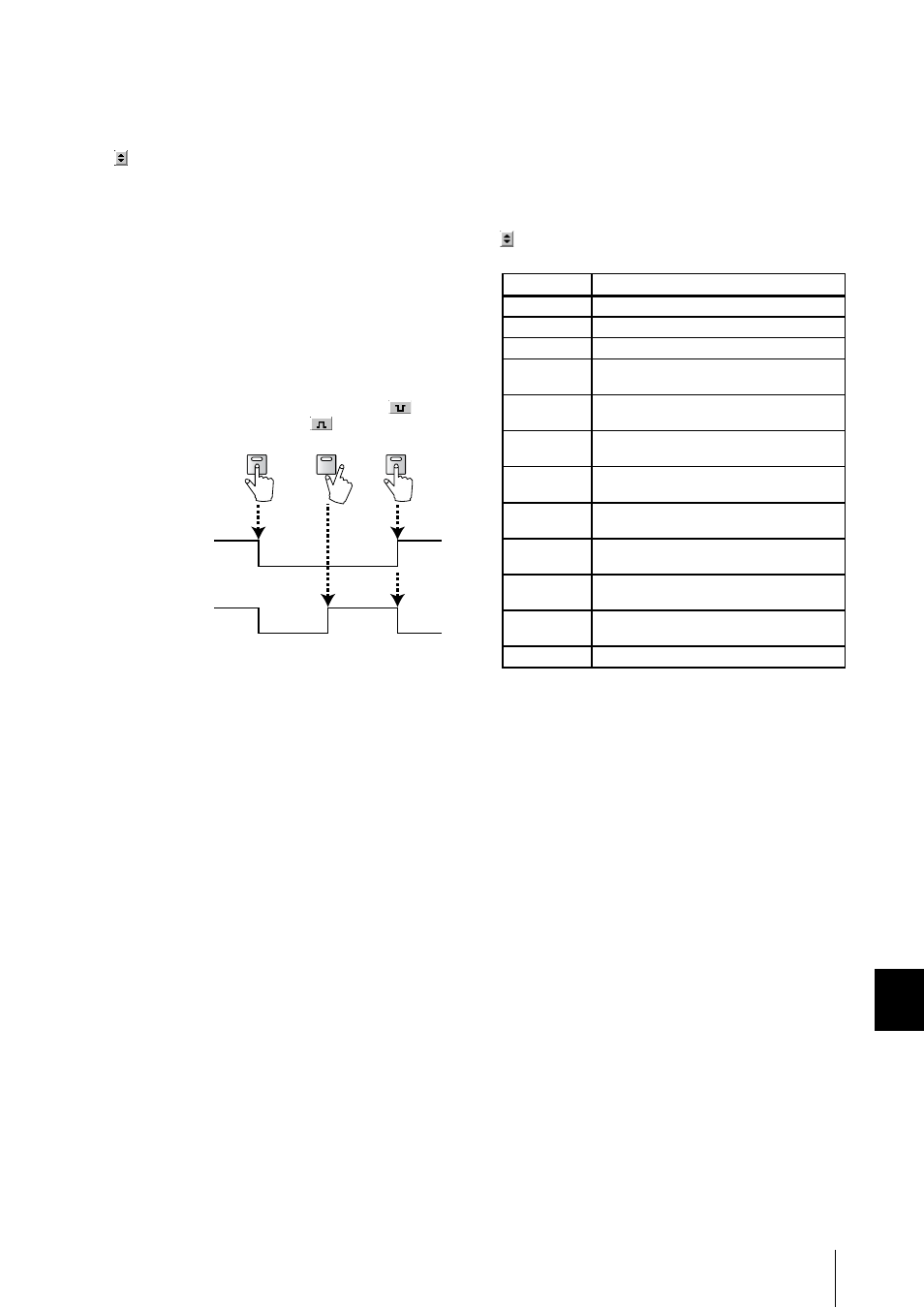

Следующая иллюстрация показывает, как изме-
нится выходной сигнал из порта GPI OUT, когда
пользовательская клавиша работает в каждом из
режимов триггера. Эта иллюстрация показывает
работу, когда выбрана кнопка POLARITY
. Если
выбрана кнопка POLARITY , то полярность
выходного сигнала будет противоположной.
TALLY
Другие операции на PM5D будут вызывать подачу на
выход сигнала из порта GPI OUT. Когда на PM5D запус-
кается соответствующая операция, то на выход подается
управляющий сигнал. Этот управляющий сигнал будет
удержан, пока не будет аннулирована предыдущая
операция (или пока порт GPI OUT не получит другое
состояние).
Для изменения настроек нужно щелкнуть по кнопке
в левой части, чтобы открыть окно GPI OUT PORT
ASSIGN, и выбрать одну из следующих функций.
Функция операция PM5D
NO ASSIGN Нет назначения
POWER ON Питание PM5D включено
SOLO ON Включена кнопка [SOLO]
GPI IN 1
FUNCTION Функция, назначенная на порт GPI IN 1,
становится активной
GPI IN 2
FUNCTION Функция, назначенная на порт GPI IN 2,
становится активной
GPI IN 3
FUNCTION Функция, назначенная на порт GPI IN 3,
становится активной
GPI IN 4
FUNCTION Функция, назначенная на порт GPI IN 4,
становится активной
PREVIEW ON
Клавиша [PREVIEW] секции SCENE MEMORY
включена
CUE ON [INPUT
ONLY]
Клавиша [CUE] входного канала включена
CUE ON [DCA
ONLY]
Клавиша [CUE] раздела DCA включена
CUE ON
[OUTPUT ONLY]
Клавиша [CUE] выходного канала включена
CUE ON Любая клавиша [CUE] включена
Создайте настройки для других портов GPI OUT
таким же способом.
С этими настройками запуск операции, назначенной
на порт GPI OUT, подаст на выход управляющий сиг-
нал в соответствии с настройками POLARITY.
Можно использовать кнопки TEST области GPI OUT,
чтобы проверить работу портов GPI OUT. Когда вклю-
чена кнопка TEST, то соответствующий порт GPI OUT
становится активным и на выход подается управляю-
щий сигнал.
Колонка состояния GPI OUT показывает состояние
выходного сигнала соответствующего порта. Символы
L/H отображают низкий и высокий уровень сигнала.
Цвет фона будет желтым в активном состоянии и
серым — в неактивном.
