PM5D/PM5D-RH V2 / DSP5D Руководство пользователя
8
80

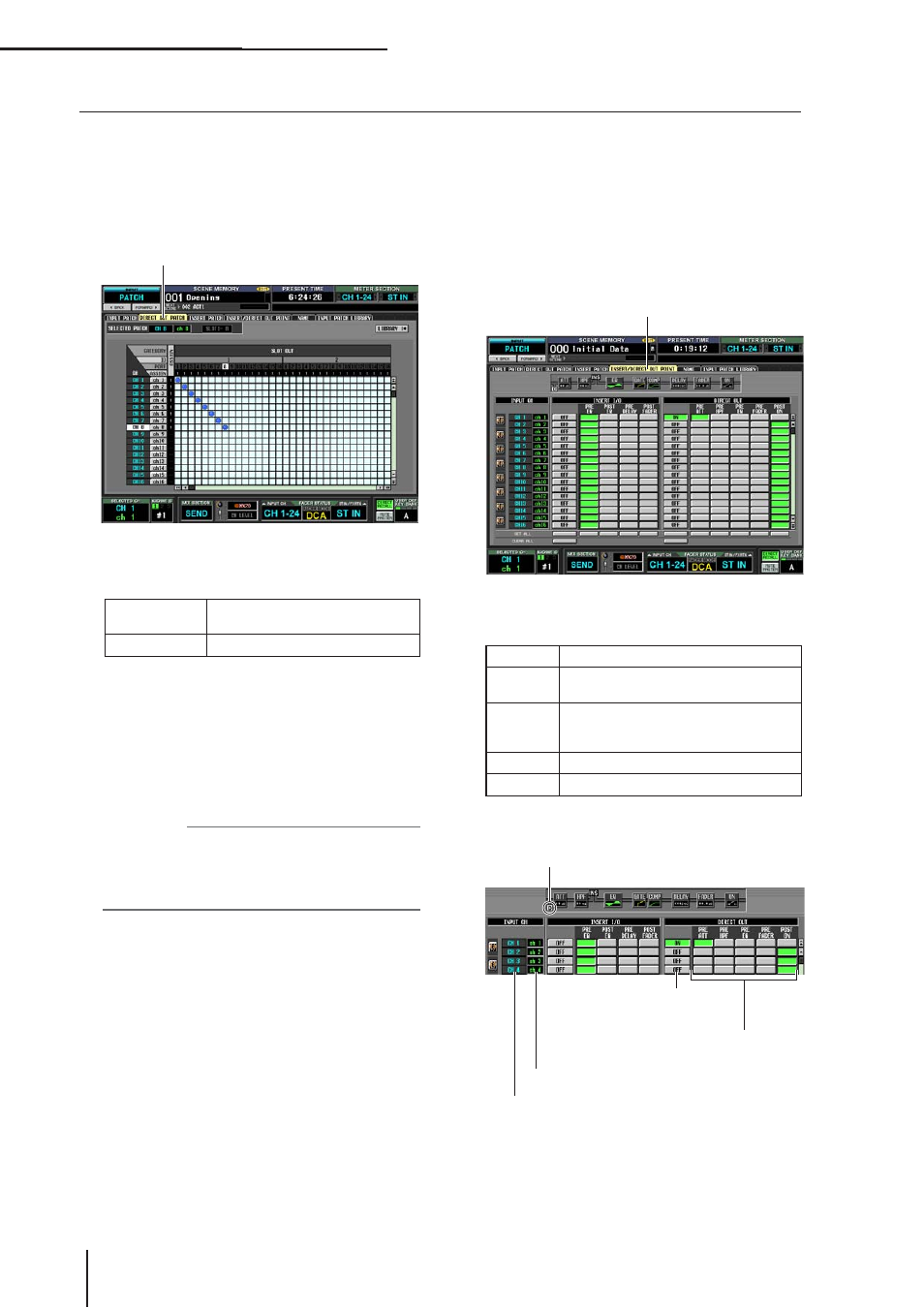

1 В секции DISPLAY ACCESS несколько раз
нажмите клавишу [PATCH] секции INPUT,
чтобы открыть раздел DIRECT OUT PATCH
функции INPUT PATCH (см. рис. ниже).
В этом разделе можно выбрать выход, из которого
будет осуществляться прямой выход сигнала вход-
ного канала или канала ST IN. Можно выбрать
следующие выходы.
SLOT OUT 1—4
Выходные каналы карты ввода/выво-
да, установленной в слот 1—4
2TR OUT D1 D3 Выходы 2TR OUT DIGITAL 1—3 (L/R)
2 Щелкните по ячейке, в которой
пересекаются необходимый канал и
выход.
Порядок действий тот же, что и в разделе
INPUT PATCH или OUTPUT PATCH. В области
SELECTED PATCH в левой верхней части разде-
ла отображается информация о выходе и канале
ячейки, на которую наведен курсор.
Примечание
После проведения описанных выше действий выбранный
канал будет коммутирован с выбранным выходом. Тем не
менее, обратите внимание, что прямой выход активиру-
ется только после включения кнопки DIRECT OUT ON/OFF в
разделе INSERT/DIRECT OUT (см. ниже).
3 Чтобы открыть раздел INSERT/DIRECT
OUT POINT функции INPUT PATCH (см.
рис. ниже), нажмите несколько раз
клавишу PATCH секции INPUT.
В разделе INSERT/DIRECT OUT POINT функции
INPUT PATCH можно включить/выключить прямой
выход, а также выбрать точку прямого выхода (точ-
ка, из которой сигнал поступает на прямой выход).
4 Выберите нужный тип точки прямого
выхода для каждого канала и
включите соответствующую кнопку.
PRE ATT Непосредственно перед аттенюатором
PRE HPF
Непосредственно перед обрезным филь-
тром низких частот
PRE EQ
Непосредственно перед эквалайзером (не-
посредственно после точки входа/выхода
разрыва PRE EQ)
PRE FADER Непосредственно перед фейдером
POST ON Непосредственно после клавиши [ON]
Выбранная точка будет отображена графически в
верхней части раздела.
5 Включите кнопку DIRECT OUT ON/OFF
нужного канала.
Эта кнопка включает прямой выход соответствую-
щего канала.
Прямой выход сигнала входного канала
В данном разделе описывается, каким образом сигнал, приходящий на входной канал или канал ST IN, можно вы-
вести напрямую через определенный выход.
Коммутация входа и коммутация выхода
DIRECT OUT PATCH
INSERT/DIRECT OUT POINT
Символ «D» отображает точку прямого выхода
для канала, на котором установлен курсор.
Включает/выключает прямой
выход для каждого канала.
Выберите точку прямого выхо-
да для каждого канала.
Отображает имя входных каналов.
Отображает номер входных каналов.
Работа с устройством
