Yamaha DSP5D - Инструкция (Страница 228)

Руководство Пользователя
228
PM5D/PM5D-RH V2 / DSP5D
A
B
C
D
E
F
G
H
I
J
HA
1
2
5
6
9
7
8
3
4
J
Функция SYS/W.CLOCK

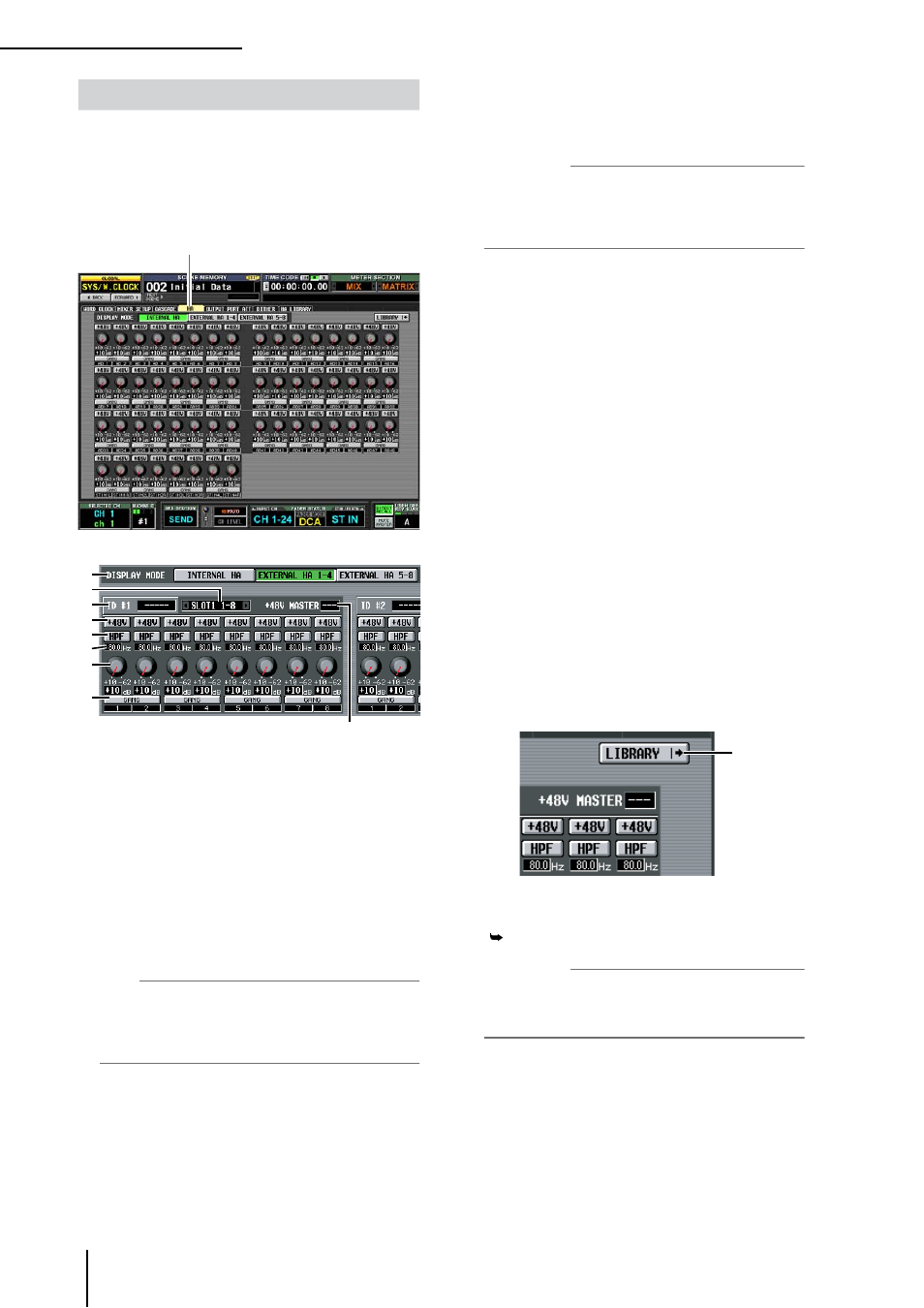

Раздел HA (предусилитель)
Данный раздел позволяет изменить настройки каждого
встроенного предусилителя (только для моделей PM5D-RH
и DSP5D), а также каждого канала внешнего предусилителя,
поддерживающего режим дистанционного управления по
специальному протоколу (например, Yamaha AD8HR или
AD824). Среди этих настроек: фантомное питание +48 В,
чувствительность и обрезной фильтр низких частот.
DISPLAY MODE
Выберите один из следующих типов предусилителя,
отображаемого на экране.
• INTERNAL HA (PM5D-RH/DSP5D)
Будут отображены каналы встроенного предусилителя
(AD IN 1—48, AD STIN 1—4).
• EXTERNAL HA 1—4
• EXTERNAL HA 5—8
Будут отображены каналы внешнего предусилителя
(ID=1—4 или ID=5—8), подключенного к разъему [HA
REMOTE].
Совет
К разъему [HA REMOTE] PM5D в последовательную цепь можно
подключить до восьми внешних устройств. При этом каждому
устройству автоматически присваивается ID (1—8), начиная
с устройства, подключенного непосредственно к разъему [HA
REMOTE] PM5D.
Название модели
Для каждого ID отображается название модели под-
ключенного внешнего предусилителя. Если подключен-
ных устройств нет, будет отображено «-----». Однако
даже в этом случае можно изменить те же настройки,
что и при подключенном устройстве Yamaha AD8HR.
LIBRARY
Эта кнопка открывает раздел HA LIBRARY
( стр. 230).
Примечание
При первом подключении внешнего предусилителя использу-
ются собственные настройки внешнего предусилителя. При
последующей загрузке пункта библиотеки предусилителя будут
использоваться настройки из этой библиотеки.
Слот/канал
Позволяет просматривать/выбирать слоты и каналы,
к которым подключен аудиовыход внешнего предуси-
лителя.
Примечание
Если внешний предусилитель подключен к слоту PM5D, необхо-
димо указать соответствующий слот/канал вручную. При ука-
зании неверных настроек отображение предусилителя входного
канала в разделах (например в разделе IN HA) может отличаться
от действительного.
+48V MASTER
Если к разъему [HA REMOTE] подключен усилитель
AD8HR, здесь отображается состояние общего фан-
томного питания (вкл./выкл.). В противном случае
будет отображено «---».
+48V
Включает/выключает фантомное питание для каждо-
го канала.
HPF (обрезной фильтр низких частот)
Включает/выключает обрезной фильтр низких частот
для каждого канала.
Частота среза
Устанавливает частоту среза обрезного фильтра низких
частот для каждого канала AD8HR. Наведите курсор
на это поле и поверните кодировщик [DATA], чтобы
настроить частоту среза в диапазоне 20—600 Гц.
GAIN
Настраивает чувствительность каждого канала.
Переместите курсор на регулятор и поверните коди-
ровщик [DATA], чтобы настроить чувствительность
в диапазоне от –62 дБ до +10 дБ. Текущее значение
отображается в поле ниже.
GANG
Если эта кнопка включена, настройки чувствитель-
ности двух соседних каналов с нечетным/четным
номерами будут изменены для обоих каналов с сохра-
нением текущей разницы значений.
