PM5D/PM5D-RH V2 / DSP5D Руководство пользователя
2
18
3 1
2

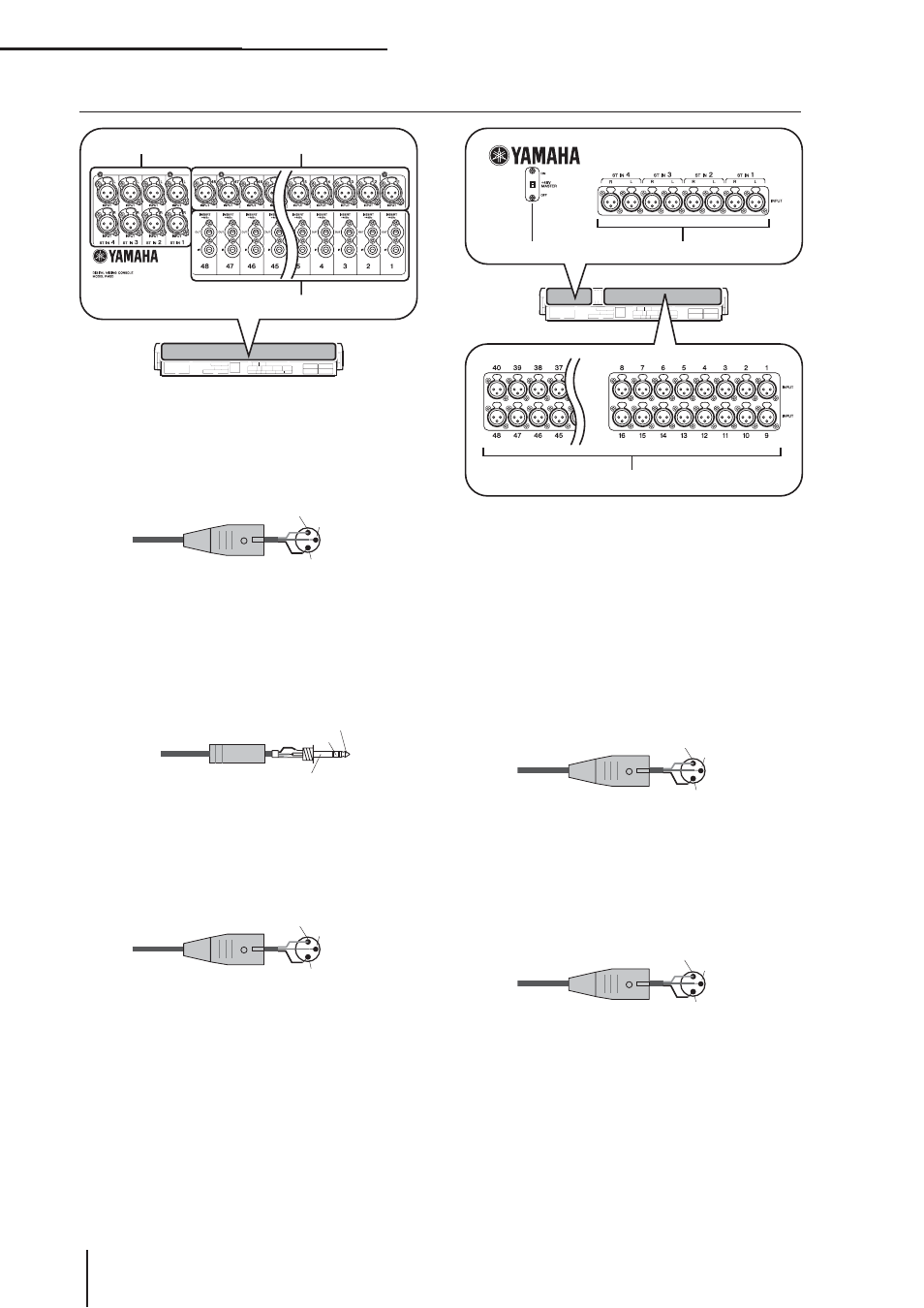

(PM5D model)
Male XLR plug
1 (ground)
2 (hot)
3 (cold)
1/4" TRS
phone plug
Tip (hot)
Ring (cold)
Sleeve (ground)
Male XLR plug
1 (ground)
2 (hot)
3 (cold)
4 6
5
(PM5D-RH model)
Male XLR plug
1 (ground)
2 (hot)
3 (cold)
Male XLR plug
1 (ground)
2 (hot)
3 (cold)
Разъемы INPUT 1—48 (модель PM5D)
Симметричные входы XLR-3-31, принимают
аналоговый аудиосигнал с устройств с линейным
выходом или микрофонов. Номинальный уро-
вень входного сигнала составляет от –60dBu до
+10dBu.
Разъемы INSERT IN/OUT 1—48 (модель
PM5D)
Симметричные входы 6,3-мм TRS «джек» для
подключения внешних эффектов или процессоров
динамической обработки к входным разъемам
INPUT 1—48. Номинальный уровень входного/
выходного сигнала +4 dBu.
Разъемы ST IN (стереовход) 1—4
(только для модели PM5D)
Симметричные входы XLR-3-31, принимают
аналоговый аудиосигнал с устройств с линейным
выходом. Номинальный уровень входного сигна-
ла составляет от –34 dBu до +10 dBu.
Переключатель +48V MASTER (только
для модели PM5D-RH)
Общий выключатель фантомного питания (+48 В)
для разъемов INPUT 1—48 и разъемов ST IN 1—4.
При выключенном переключателе кнопка +48V на
дисплее не доступна.
Разъемы INPUT 1—48 (модель PM5D_RH)
Симметричные входы XLR-3-31, принимают
аналоговый аудиосигнал с устройств с линейным
выходом или микрофонов. Номинальный уровень
входного сигнала составляет от –62 dBu до +10
dBu.
Разъемы ST IN (стереовход) 1—4
(модель PM5D-RH)
Симметричные входы XLR-3-31, принимают
аналоговый аудиосигнал с устройств с линейным
выходом или микрофонов. Номинальный уровень
входного сигнала составляет от –62 dBu до +10
dBu.
Верхняя, передняя и задняя панели
Задняя панель
Верхняя, передняя и задняя панели
Работа с устройством
(Модель PM5D)
Кабельный штекер XLR 1 (заземляющий)
3 (противофаза)
2 (фаза)
Кабельный штекер
TRS 6,3 мм «джек» Наконечник (фаза)
Кольцо (противофаза)
Экран (заземляющий)
Кабельный штекер XLR
1 (заземляющий)
3 (противофаза)
2 (фаза)
Кабельный штекер XLR
1 (заземляющий)
3 (противофаза)
2 (фаза)
Кабельный штекер XLR
1 (заземляющий)
3 (противофаза)
2 (фаза)
(Модель PM5D-RH)
