Руководство Пользователя

14

112

PM5D/PM5D-RH V2 / DSP5D

1

2

3

4

5

6

7

8

9

Эффекты

CH to MIX

Поле выбора типа

EFFECT PARAM

Выбранный модуль эффектов

Область INPUT

Регулятор MIX

BALANCE

Область OUTPUT

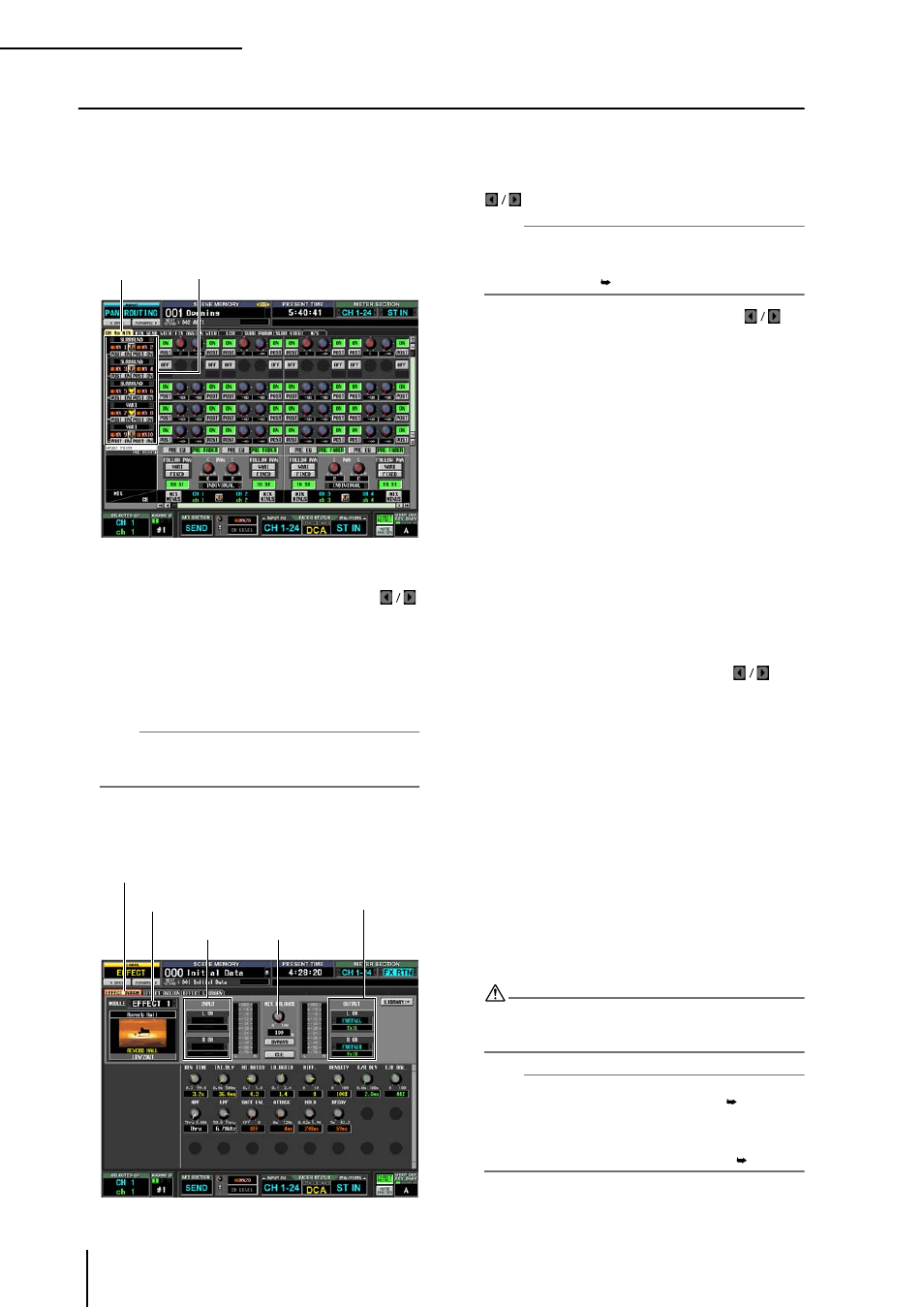

Использование встроенных эффектов с шиной MIX

В этой секции описан метод использования встроенных
эффектов с шиной MIX. Например, выберем эффект 1,
назначим шину MIX 1 на вход эффекта, а выход эффекта
назначим на каналы FX RTN 1/2.

В секции DISPLAY ACCESS несколько раз на-
жмите клавишу [PAN/ROUTING] секции INPUT,
чтобы перейти в раздел CH to MIX.

В поле выбора типа шины MIX 1 должно быть
значение VARI.

Если в поле значение FIXED, с помощью кнопок

слева и справа от поля смените значение на VARI.
Затем нажмите [ENTER] (или щелкните по полю) для
завершения изменения.
В этом поле выбирается метод работы шины MIX
(VARI или FIXED). Если выбрано VARI, то уровни
посыла шины будут настраиваемыми.

Совет

Выбор VARI/FIXED создан для двух соседних нечетных/четных
шин MIX. Если у эффекта стереовход, то удобно связать эти две
шины MIX.

В секции DISPLAY ACCESS несколько раз
нажмите клавишу [EFFECT], чтобы перейти в
раздел EFFECT PARAM.

Поле в верхней левой стороне раздела должно
показывать EFFECT 1.

Это поле позволяет выбрать модуль эффекта. Если
выбран другой модуль эффекта, с помощью кнопок

слева и справа от поля выберите EFFECT 1.

Совет

Перейдите в раздел EFFECT ASSIGN (функция EFFECT), чтобы уви-
деть все восемь модулей эффектов одновременно и назначить
маршрут сигнала на входах и выходах эффектов или управлять
обходом и контролем (стр. 168).

В области INPUT щелкните по кнопкам

слева и справа от поля L CH для выбора MIX 1
(канал MIX 1); затем нажмите [ENTER] (или щелк-
ните по полю).

Это действие позволяет назначить выход канала MIX 1
на левый канал входа эффекта.
Если маршрут сигнала уже назначен, при нажатии
клавиши [ENTER] откроется окно с запросом под-
тверждения. Для подтверждения нажмите кнопку OK.
Если необходимо использовать вход эффекта в стере-
орежиме, таким же образом назначаем канал MIX 2 на
поле R CH.

В области OUTPUT поле L CH должно показы-
вать FX RTN1L, а поле R CH должно показывать
FX RTN 1R.

В поле L CH/R CH в области OUTPUT выбираем
входные каналы, которые назначены на левый/правый
выходы эффекта.
По умолчанию на левый/правый выходы эффекта 1
назначен канал FX RTN 1 (L/R). Если выбраны другие
каналы, необходимо использовать кнопки

слева

и справа от поля для выбора эффектов FX RTN1L и FX
RTN1R соответственно.

Установите регулятор MIX BALANCE на отметку 100.

Регулятор MIX BALANCE регулирует баланс между
исходным и обработанным звуком на выходе эффекта.
Если этот регулятор находится на отметке 100 (%), на
выходе будет только обработанный звук с эффекта.

В секции ENCODER MODE нажмите клавишу
MIX SEND SELECT [1], чтобы индикатор режима
кодировщика показывал «1».

В этом случае можно использовать кодировщики вход-
ного канала для регулировки уровня посыла сигнала с
каждого канала на шину MIX 1.

Уровень посыла сигнала с каждого канала
на шину MIX1 регулируется поворотом коди-
ровщиков линейки каналов INPUT и линейки
каналов ST IN.

Не увеличивайте значение кодировщика канала FX RTN, который
используется в качестве возврата с эффектов. Это может при-
вести к посылу выхода с эффекта обратно на вход, что может
вызвать автоколебания.

Совет

• Т очка посыла сигнала с входных каналов на шину MIX может

быть указана для каждого отдельного канала ( стр. 51).

• В качестве альтернативы для указания точки посыла сигна-

лов можно включить клавишу [MIX SEND] секции MIX, затем
использовать клавишу [SEL] для выбора входного канала и
повернуть соответствующий кодировщик MIX ( стр. 51).
