Руководство Пользователя

PM5D/PM5D-RH V2 / DSP5D

229

A

B

C

A

B

C

OUTPUT PORT ATT

1

2 3

DITHER

1

2

3

Информация, от

раж

аемая на

дисплее

Меню

ф

ункций

Общие

ф

ункции

Прило

ж

ения

Функции

INPUT

К

о

мм

у

т

ация

вых

о

д

ов

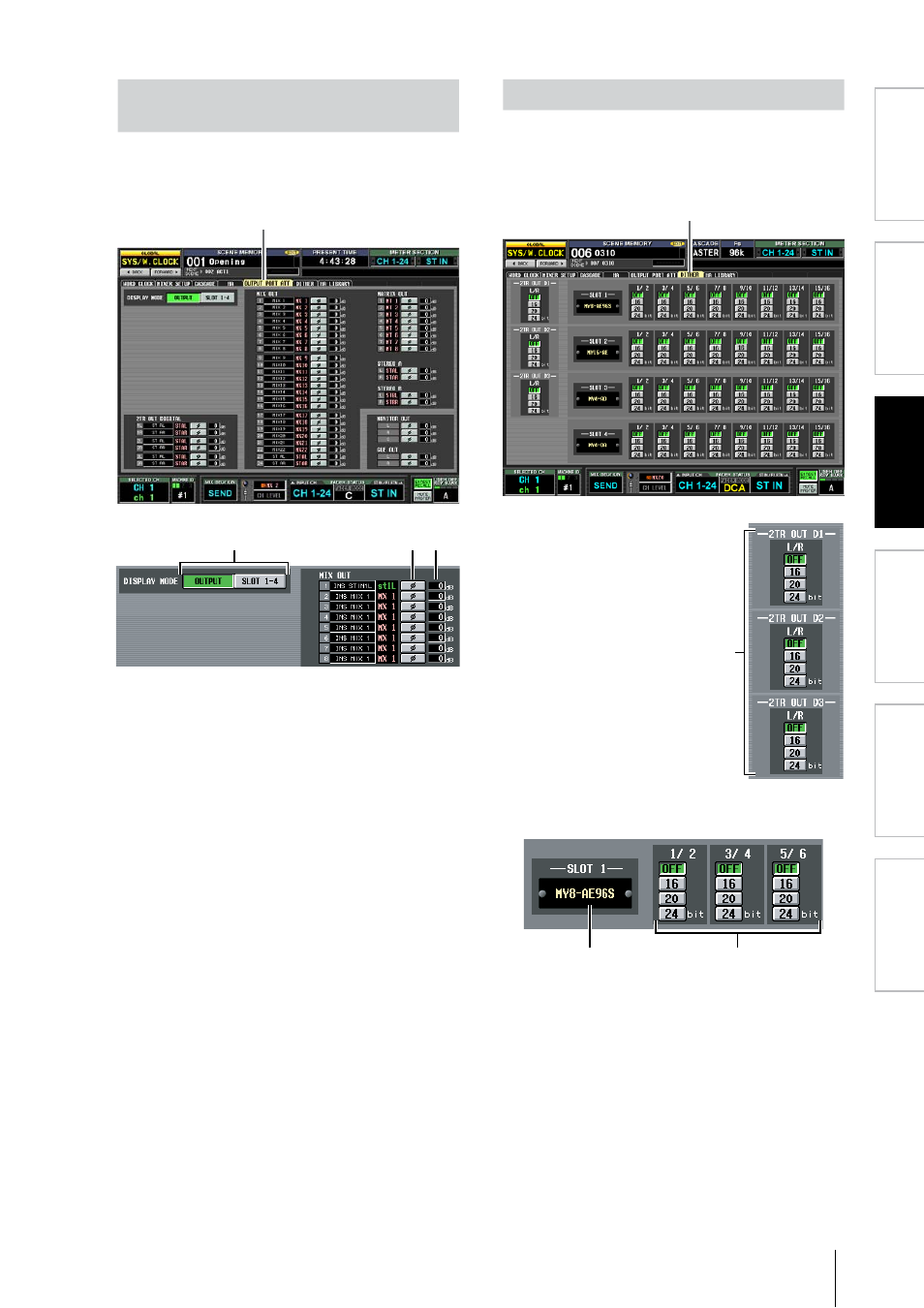

Раздел OUTPUT PORT ATT

Данный раздел позволяет определить степень ослабления
каждого выходного канала, а также каждого выходного
канала карты ввода/вывода.

DISPLAY MODE

Выберите каналы, которые будут отображаться на
экране.

• OUTPUT

На экране отображается степень ослабления выходных
каналов (каналов MIX 1—24, MATRIX 1—8, STEREO
A L/R, STEREO B L/R), каналов CUE L/R, MONITOR
L/R/C и 2TR OUT DIGITAL 1—3 L/R.

• SLOT

1—4

На экране отображается степень ослабления каждого
выходного канала карты ввода/вывода, установленной
в слот 1—4.

Ø (фаза)

Если эта клавиша включена, фаза выхода будет пере-
вернута.

ATT (ослабление)

Устанавливает степень ослабления для каждого канала.
Наведите сюда курсор и поверните кодировщик
[DATA], чтобы установить значение в диапазоне от –9
дБ до 0 дБ.

Раздел DITHER

В этом разделе можно включать/выключать дизеринг, а
также установить его разрядность. Эти настройки уста-
навливаются отдельно для каждого цифрового выхода,
а также для каждого выходного канала цифровой карты
ввода/вывода.

Настройки дизеринга
цифрового выхода

Устанавливает разрядность
(16, 20, 24 бита), используе-
мую при дизеринге выходных
сигналов с выходов DIGITAL
OUT 1—3. При выборе OFF
дизеринг осуществляться не
будет.

Слоты 1—4

В этой области отображается тип цифровой карты
ввода/вывода, установленной в слот.

Настройки дизеринга цифровой карты ввода/
вывода

Для каждого выходного канала цифровой карты
ввода/вывода, установленной в слот, указывается
разрядность дизеринга.
