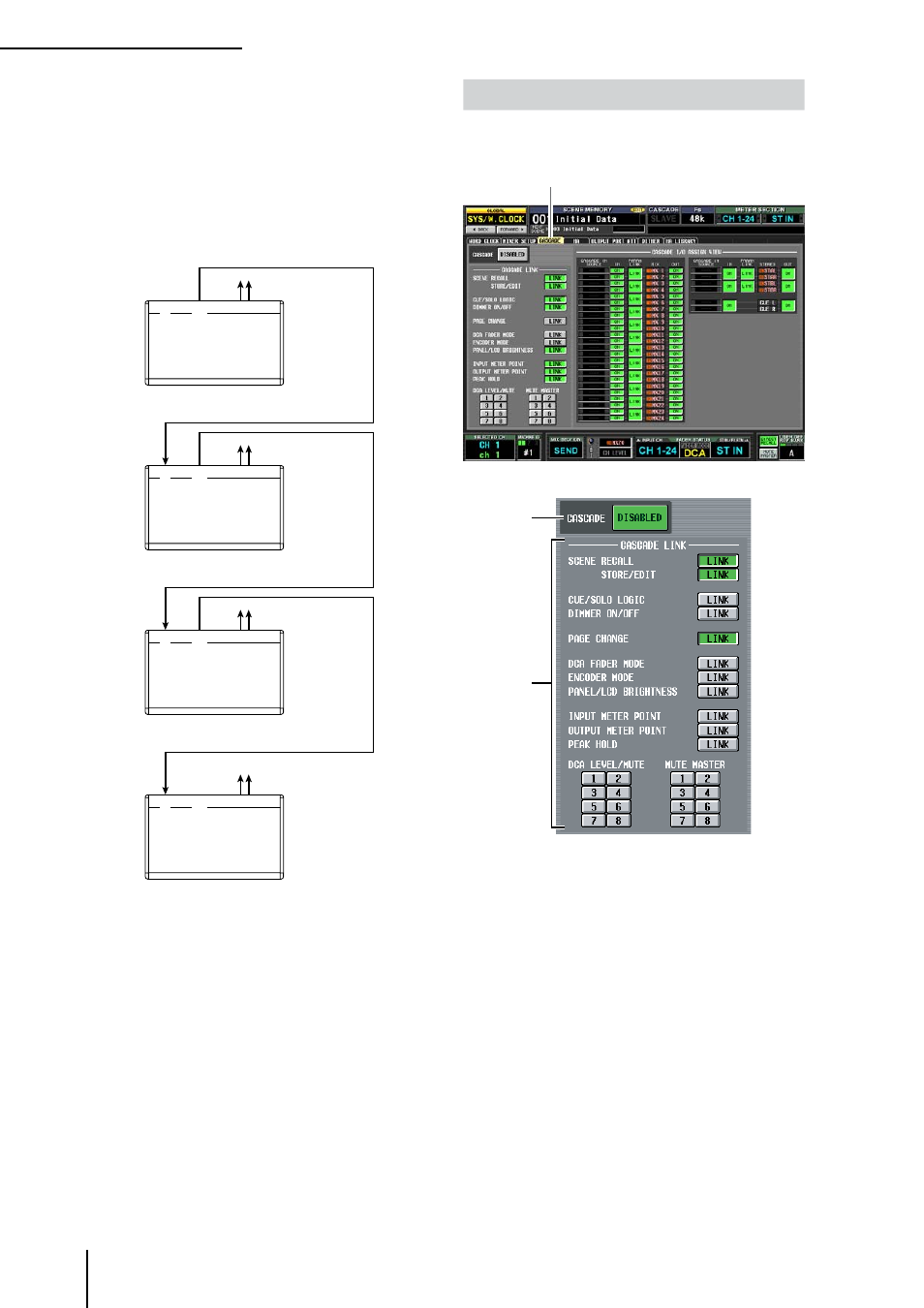

Руководство Пользователя

226

PM5D/PM5D-RH V2 / DSP5D

A

B

CASCADE MODE= SLAVE
BI-DIRECTION= OFF

PM5D C

CASCADE MODE= MASTER
BI-DIRECTION= OFF

PM5D D

CASCADE MODE= SLAVE
BI-DIRECTION= OFF

PM5D A

CASCADE

IN

CASCADE

OUT

CASCADE

IN

CASCADE

OUT

CASCADE

IN

CASCADE

OUT

CASCADE

IN

CASCADE

OUT

CASCADE MODE= SLAVE
BI-DIRECTION= OFF

PM5D B

A+B+C+D

A+B+C

A+B

A

CASCADE

1

2

Функция SYS/W.CLOCK

При таких настройках устройство SLAVE будет подчиняться
действиям, производимым на устройстве MASTER. С обоих уст-
ройств PM5D будет подаваться один и тот же сведенный сигнал.
При подключении от двух до четырех модулей PM5D в последо-
вательную цепь (т. е. порт CASCADE OUT первого устройства
подключается к порту CASCADE IN второго, а порт CASCADE
OUT второго к порту CASCADE IN третьего устройства; таким
образом можно подключить четыре модуля) необходимо
назначить последний в цепи модуль PM5D в качестве ведущего
устройства (MASTER), а остальные модули PM5D — в качестве
ведомых устройств (SLAVE). Для всех устройств выключите
кнопку BI-DIRECTION.

Аудиосигнал модуля

(ведомое устройство)

Аудиосигнал

модулей

(ведомое устройство)

Аудиосигнал

модулей

Аудиосигнал

модулей

(ведомое устройство)

(ведущее устройство)

При таких настройках устройства SLAVE будут подчиняться дейс-
твиям, производимым на устройстве MASTER. Конечный сведен-
ный сигнал будет подаваться с последнего в цепи модуля PM5D.

Раздел CASCADE

Позволяет изменить различные настройки, относящиеся
к последовательному подключению.

CASCADE ENABLED/DISABLED

Включение/выключение последовательного подключения.

CASCADE LINK

Позволяет выбрать операции и параметры, которые будут
связаны при последовательном подключении нескольких
устройств PM5D. Можно выбрать следующие элементы.

• SCENE

RECALL

Загрузка сцены и отмена загрузки.

• SCENE

STORE/EDIT

Сохранение сцены, отмена сохранения, изменение названия,
сортировка.

• CUE/SOLO

LOGIC

Операции контроля/соло (при связке все настройки контроля
будут сброшены).

• DIMMER

ON/OFF

Эффект диммера (включая диммер служебной связи).

• PAGE

CHANGE

Переключение раздела.
