Руководство Пользователя
19
156
PM5D/PM5D-RH V2 / DSP5D
❏
1
2
3
4
5
6
1
2
CASCADE
Другие функции
Ведомое устройство (двустороннее после-
довательное подключение модулей PM5D)
В секции DISPLAY ACCESS несколько раз нажми-
те клавишу [SYS/W.CLOCK], чтобы перейти в
раздел MIXER SETUP.
В области CASCADE CONNECTION в нижней части
экрана нажмите кнопку TYPE SELECT для получе-
ния доступа к окну CASCADE TYPE SELECT.
Выберите тип подключения PM5D — PM5D и
нажмите кнопку OK для закрытия окна.
В области CASCADE MODE в нижней части экра-
на выберите SLAVE. В той же области включите
кнопку BI-DIRECTION непосредственно под
полем.
В поле CASCADE FROM и поле CASCADE TO выбе-
рите PM5D.
Удостоверьтесь, что в поле CASCADE IN PORT
SELECT выбрано CASCADE IN, а в поле CASCADE
OUT PORT SOURCE SELECT выбрано CASCADE
OUT.
Выбор шин для последовательного
подключения
Здесь описаны действия по выбору шин, используемых
для последовательного подключения, определение пара-
метров, которые будут связаны и включение последова-
тельного подключения. Выполните следующие действия и
на ведущем, и на ведомом устройстве.

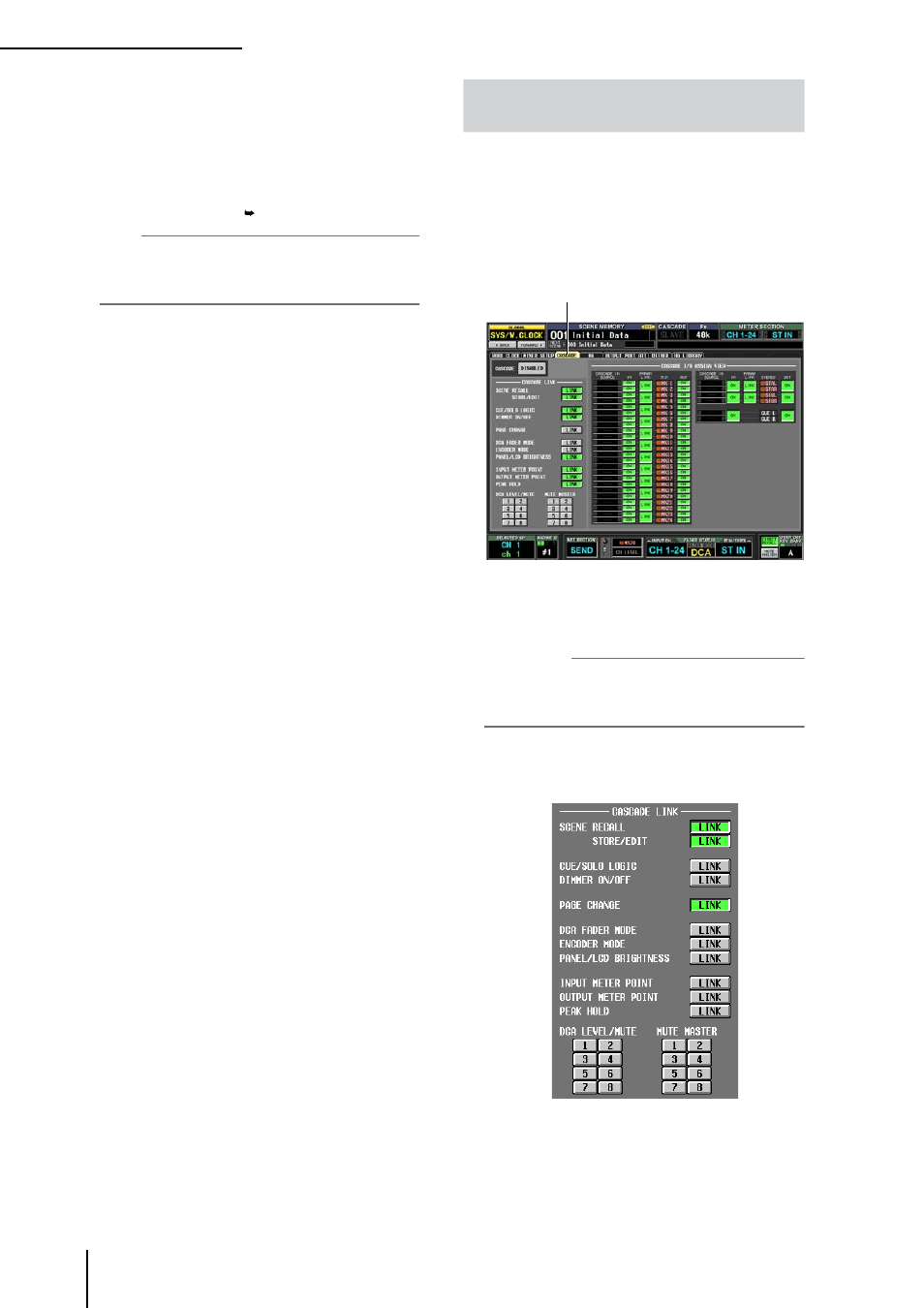

В секции DISPLAY ACCESS несколько раз нажмите
клавишу [SYS/W.CLOCK], чтобы перейти в раздел
CASCADE, который изображен ниже.
При таком подключении можно включать/выключать
шины, используемые для передачи/приема сигнала
между последовательно подключенными модулями, и
выбирать действия, которые будут связаны в последо-
вательно подключенных модулях PM5D.
Примечание
При последовательном подключении к устройству DSP5D
система всегда будет работать так же, как если бы была
включена кнопка LINK в области CASCADE LINK, при этом данные
настройки не изменяются.
Включите кнопки, расположенные в области
CASCADE LINK в левой части раздела, для дейс-
твий, которые должны быть связаны.
При последовательном подключении нескольких
модулей PM5D настройки, выбранные в области
CASCADE LINK, определяют действия, которые бу-
дут связаны. Существует Можно выбрать следующие
элементы.
• SCENE RECALL
Управление загрузкой/отменой загрузки сцен.
В полях CASCADE IN PORT SELECT и CASCADE OUT
PORT SOURCE SELECT выбираются порты, через которые
передается и принимается аудиосигнал с последовательно
подключенного внешнего устройства. В случае последова-
тельного подключения PM5D или DM2000/02R96 к модулю
PM5D выберите CASCADE IN только в поле CASCADE
IN PORT SELECT. В поле CASCADE OUT PORT SOURCE
SELECT можно выбрать один из выходных каналов слотов
1—4 или CASCADE OUT( стр. 225).
Совет
В случае выбора настроек, отличных от CASCADE OUT, в
поле CASCADE OUT PORT SOURCE SELECT одинаковый сигнал
будет подаваться и на указанные слоты/каналы, и на порт
CASCADE OUT.
