PM5D/PM5D-RH V2 / DSP5D Руководство пользователя
57
6
9
12 4
J
7
5
8
6
3
MIX
PEAK
HOLD
CH 1 -24
24
OVER
-3
-6
-9
-12
-15
-18
-24
-30
-40
-50
-60
OVER
-3
-6
-9
-12
-15
-18
-24
-30
-40
-50
-60
23 22 21 20 19 18 17 16 15 14 13 12 1 1 10 9 8 7 6 5 4 3 2 1
ST IN/
/ST IN
MATRIX
У
п
рав
ление вых
о
дными к
ана
лами

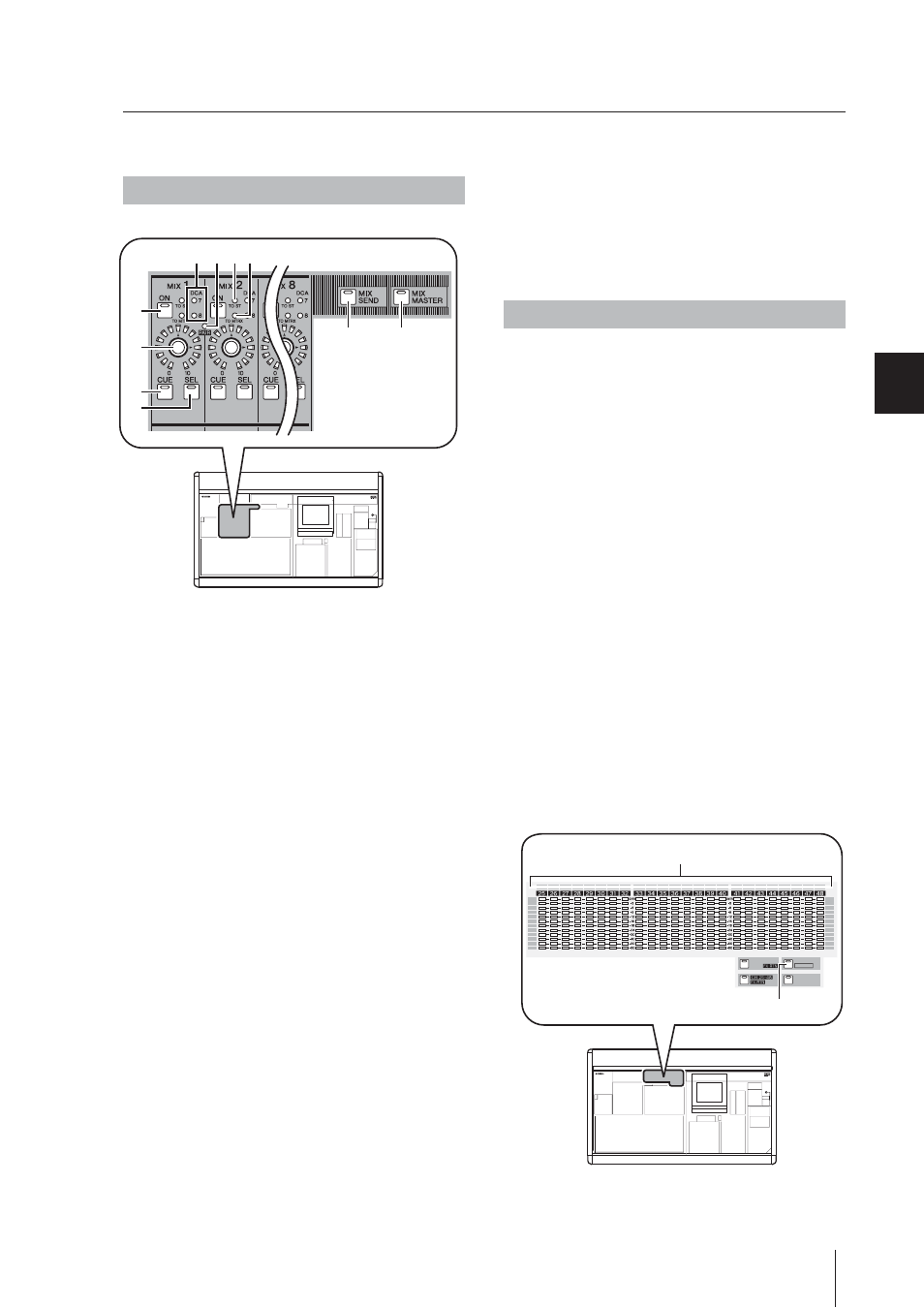

Элементы секции MIX
Индикатор [TO ST]
Индикатор горит при включенном сигнале, посы-
лаемом с канала MIX на шину STEREO.
Индикатор [TO MTRX]
Индикатор горит при включенном сигнале, посы-
лаемом с канала MIX на шину MATRIX.
Индикаторы DCA-групп
Горит индикатор DCA-группы, на которую назна-
чен выбранный канал MIX.
Индикатор [PAIR] секции MIX
Индикатор горит, если соседние нечетный/четный
каналы MIX являются связанными.
Клавиша [ON] секции MIX
При включенной клавише [MIX SEND] (
) данная
клавиша включает и выключает сигнал, посы-
лаемый с входного канала на шину MIX. При
включенной клавише [MIX MASTER] (
) данная
клавиша включает и выключает канал MIX.
Кодировщик MIX
При включенной клавише [MIX SEND] ( ) данная
клавиша настраивает уровень посыла на шину
MIX. При включенной клавише [MIX MASTER]
(10) данная клавиша настраивает выходной уро-
вень канала MIX.
Клавиша [CUE] секции MIX
Эта клавиша используется для мониторинга кана-
ла MIX в функции CUE MONITOR/SOLO.
Клавиша [SEL] секции MIX
Эта клавиша выбирает канал MIX в качестве объ-
екта управления из секции SELECTED CHANNEL
или с экрана.
Клавиша [MIX SEND]
Клавиша [MIX MASTER]
Эти клавиши переключают режим управления
в секции MIX. При включенной клавише [MIX
SEND] элементы управления в секции MIX
используются для изменения уровня посыла и
включения/выключения сигнала, посылаемого с
выбранного входного канала на шины MIX. Ис-
пользуются только элементы — .
При включенной клавише [MIX MASTER] элемен-
ты управления в секции MIX используются для
изменения выходного уровня и включения/вы-
ключения каналов MIX.
Управление из секции MIX
Посыл сигнала с каналов MIX на выходы
Ниже описывается, каким образом сигнал, приходя-
щий с входного канала на шину MIX, можно послать
на соответствующий выход MIX OUT.
1 Убедитесь, что соответствующий
сигнал посылается с входного канала
на шину MIX.
2 Нажмите клавишу [MIX MASTER] в
секции MIX.
Если эта клавиша включена, из секции MIX можно
управлять сигналами, посылаемыми с каналов
MIX на выходы MIX OUT.
3 Включите клавишу [ON] секции
MIX канала MIX, сигнал которого
необходимо послать на выход.
4 Поверните кодировщик MIX, чтобы
настроить выходной уровень
соответствующего канала MIX.
Сигнал соответствующего канала MIX будет пос-
лан с соответствующего выхода MIX OUT.
5 Если вы хотите, чтобы на индикаторах
панели отображался выходной
уровень каналов MIX, нажмите
клавишу [MIX/MATRIX] в секции
индикаторов.
Выходной уровень каналов MIX будет отобра-
жаться на индикаторах [INPUT/MIX].
Секция MIX
Секция MIX позволяет настроить уровень сигнала, посылаемого с входных каналов на шины MIX, а также настро-
ить выходной уровень каналов MIX.
Индикаторы INPUT/MIX
Клавиша [MIX/MATRIX]
