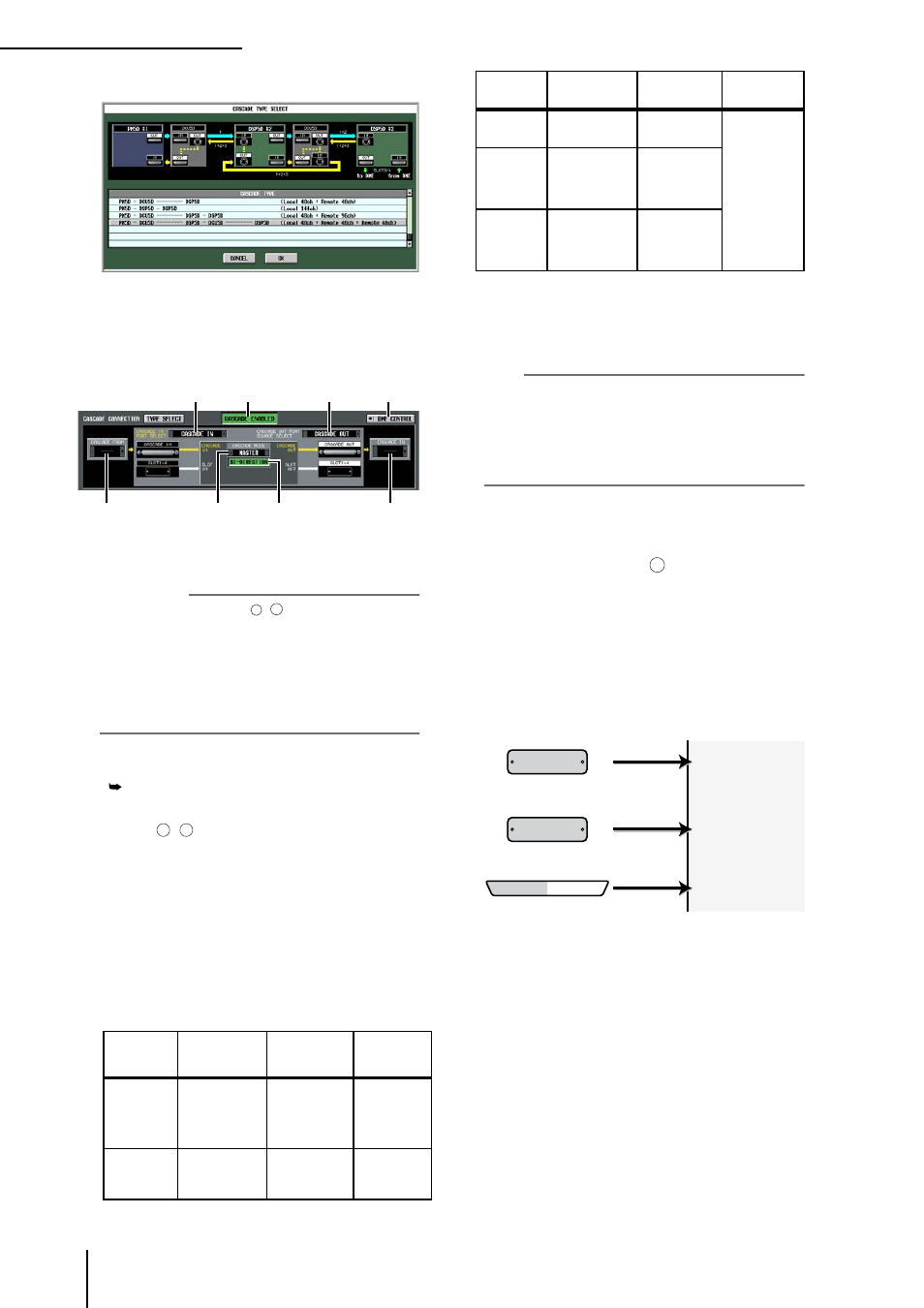

Функция SYS/W.CLOCK
Это система, в которой последовательно подключе-
ны два модуля DCU5D и два модуля DSP5D к PM5D,
добавляя две группы по 48 моновходов, расположен-
ных удаленно.
Включает/выключает функцию Cascade.
Примечание
• При изменении параметров 9 - 17, включенных в CASCADE
CONNECTION или при выключении и быстром включении модуля
функция Cascade будет отключена.
• Если синхроимпульс будет разблокирован во время синхро-
низации устройств (перед включением последовательного
подключения), то при работе любого из устройств могут
возникнуть сбои. В этом случае необходимо выключить и
включить каждое устройство.
• При версии прошивки PM5D 2.0 и выше этот параметр загру-
жен не будет.
DME CONTROL
Эта кнопка открывает раздел DME CONTROL
( стр. 199).
Параметры 12 - 17 отображаются только при выбо-
ре следующих типов последовательного подключения:
PM5D—PM5D или PM5D—DCU5D — DCU5D—PM5D.
Если выбрано последовательное подключение с DSP5D, те
же параметры устанавливаются автоматически и доступны
только для просмотра.
CASCADE FROM (источник при последовательном
соединении)
Выберите одно из следующих внешних устройств, которые
посылают аудиосигнал на PM5D через последовательное
подключение.
Надпись на
экране
Устройство-
источник
Доступный
последова-
тельный вход
Связка
параметра
—
Последо-
вательное
подключение
отключено
CASCADE IN,
SLOT 3/4, SLOT
1—4 [CH1—8],
SLOT 1—4
[CH9—16]
Невозможна
PM5D или
PM5D+
DCU5D
Другое уст-
ройство PM5D
CASCADE IN Возможна*1
Надпись на
экране
Устройство-
источник
Доступный
последова-
тельный вход
Связка
параметра
DM2000
/02R96
Yamaha
DM2000 или
02R96
CASCADE IN
Невозможна
MIXER
[30BUS]
Микшерский
пульт, отличный
от указанного
выше (макси-
мум 30 шин)
SLOT 3/4, SLOT
1—4 [CH1—8],
SLOT 1—4
[CH9—16]
MIXER
[16BUS]
Микшерский
пульт, отличный
от указанного
выше (макси-
мум 16 шин)
SLOT 4
*1. Связанные параметры назначаются в разделе CASCADE.
Выберите один из следующих портов, который будет
принимать аудиосигнал с последовательно подключен-
ного устройства.
Совет
• Если выбрано значение, отличное от CASCADE IN, сигнал со
слота будет назначен на последовательный вход, а сигнал с
коннектора CASCADE IN будет назначен на соответствующий
вход слота.
• Сигнал, назначенный с коннектора CASCADE IN на вход слота,
может использоваться в качестве источника коммутации в
разделе IN PATCH.
С другого устройства PM5D может приниматься до
30 каналов аудиосигнала через коннектор CASCADE
IN задней панели. Если в качестве источника после-
довательного подключения ( 12 ) выбрано устройство
PM5D, управляющий сигнал для связки параметров
также будет передан и принят.
До 16 каналов аудиосигнала может приниматься через
входные каналы 1—16 карты ввода/вывода, установ-
ленной в слот 4 на задней панели. Если выбрать это
значение, сигнал с коннектора CASCADE IN (каналы
1—16) будет назначен на каналы 1—16 порта SLOT IN
4.
16 каналов
16 каналов
