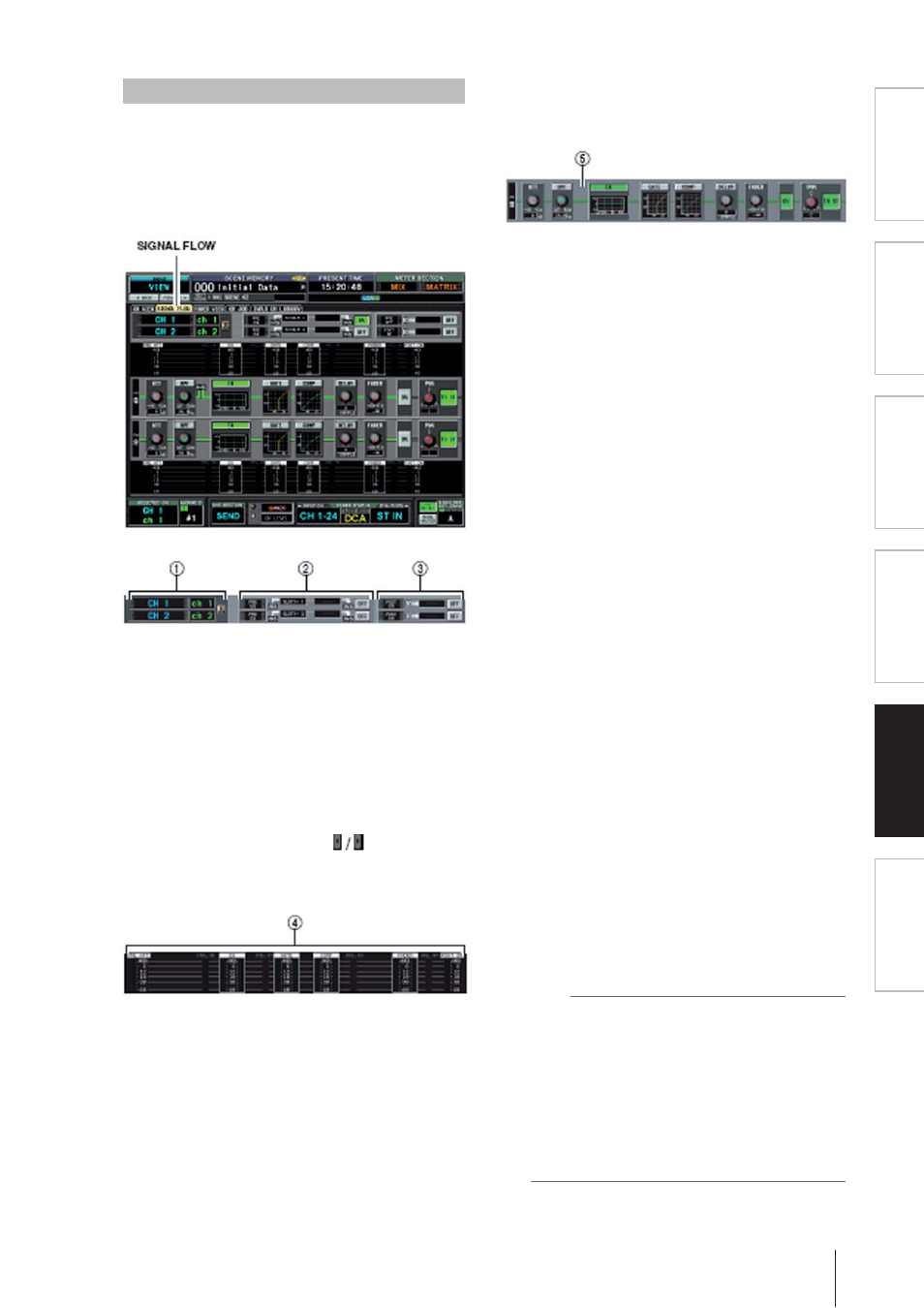

Раздел SIGNAL FLOW

В этом разделе отображается маршрут прохожде-
ния сигнала двух соседних входных каналов (нечет-
ного и четного) или каналов ST IN. Здесь же можно
изменить некоторые параметры и открыть другие
разделы. Также можно определить точку в маршру-
те сигнала, в которой произошла перегрузка.

Канал

Разрыв

За исключением того, что в данном разделе опи-
сываются входные каналы, интерфейс и управле-
ние точно такие же, как в разделе SIGNAL FLOW
функции OUTPUT VIEW (стр. 272).

Прямой

выход

Здесь отображается информация о прямом выходе
двух выбранных каналов (выходная позиция сиг-
нала; порт, коммутированный с прямым выходом;
состояние прямого выхода: вкл./выкл.).

Также здесь можно выбрать выходную позицию
сигнала (при помощи кнопок

слева и справа),

и включить или выключить прямой выход (при
помощи кнопки ON/OFF).

Индикаторы

уровня

Эти индикаторы отображают уровни в различных
точках маршрута сигнала. Уровни измеряются в
следующих точках.

PRE ATT (непосредственно перед аттенюатором)

EQ (непосредственно перед и после эквалайзера)

GATE (непосредственно перед и после гейта)

COMP (непосредственно перед и после компрес-

сора)

FADER (непосредственно перед и после фейдера)

POST ON (непосредственно после клавиши CH

[ON])

INSERT IN (непосредственно после точки разрыва)

Маршрут прохождения сигнала

В этой области отображается маршрут прохожде-
ния сигнала выбранного канала. Здесь отобража-
ются следующие параметры.

ATT (аттенюатор)

Отображает степень ослабления непосредственно
после АЦП для соответствующего канала.

HPF (обрезной фильтр низких частот)

Отображает состояние фильтра низких частот
(вкл./выкл.), а также частоту среза для выбранно-
го канала.

EQ (эквалайзер)
GATE (гейт)
COMP (компрессор)

Здесь отображается примерная АЧХ эквалайзе-
ра, а также амплитудная характеристика гейта
и компрессора для выбранного канала. В этом
разделе можно также отключить эти параметры
или открыть раздел соответствующего параметра,
щелкнув по одному из миниграфиков.

DELAY

Здесь можно включить/выключить встроенный
эффект задержки, а также изменить время за-
держки.

FADER

Отображает входной уровень канала. Данный
фейдер аналогичен кодировщику или фейдеру
соответствующего канала.

ON/OFF (включение/выключение)

Включает и выключает канал. Кнопка аналогична
клавише [ON] соответствующего канала.

TO STEREO

Здесь можно настроить панораму, а также вклю-
чить/выключить сигнал, посылаемый с соот-
ветствующего входного канала на шину STEREO.
Настройки аналогичны клавише [TO STEREO] и
кодировщику [PAN] в секции STEREO соответс-
твующего канала.

Совет

· При включенном разрыве или прямом выходе в

маршруте сигнала отображается точка разрыва
или прямого выхода.

· При перегрузке сигнала часть маршрута (горизон-

тальная линия) после перегрузки отображается
красным цветом. Если выход отключен, и сигнал
дальше не проходит, оставшаяся часть маршру-
та отображается серым цветом. Если включен
параметр PEAK HOLD, часть маршрута даже после
одного момента перегрузки отображается крас-
ным, чтобы было проще найти точку перегрузки.
