PM5D/PM5D-RH V2 / DSP5D Руководство пользователя
5
50

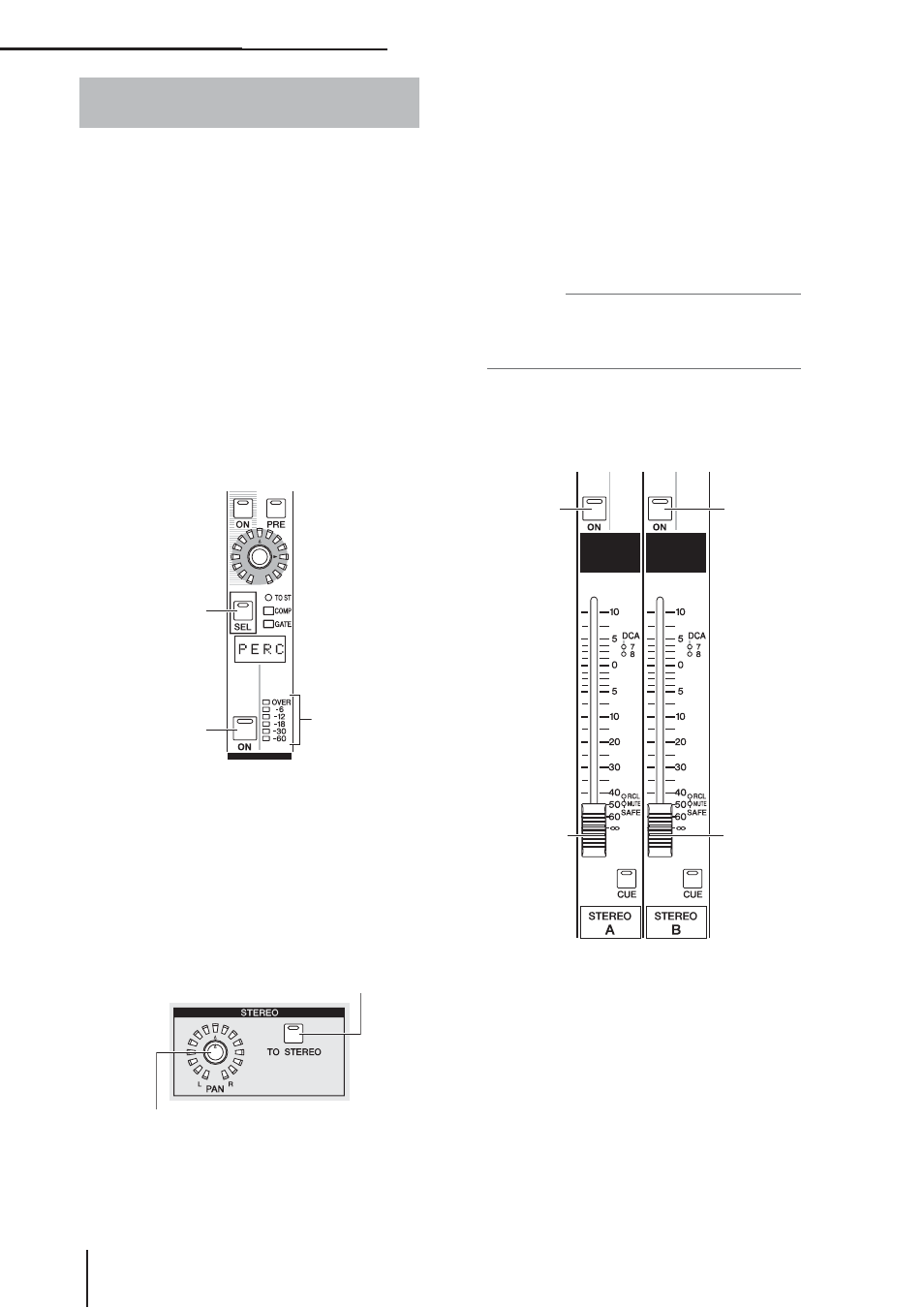

CH [ON] key
[SEL] key
Level meter
STEREO [PAN] encoder
[TO STEREO] key
Посыл сигнала с входного канала
на шину STEREO
Тут описан порядок использования линейки каналов
INPUT и ST IN/FX RTN для посыла сигнала канала на
шину STEREO. При объяснении используется пример
входного канала, однако процедура использования
канала ST IN или канала FX RTN является полностью
идентичной описываемой.
1 Удостоверьтесь, что для входного
канала правильно назначен
входной источник, а также то, что
чувствительность предусилителя
установлена правильно.
2 Удостоверьтесь, что на линейке
каналов INPUT включена
соответствующая клавиша CH [ON]
и нажмите клавишу [SEL] для этого
канала так, чтобы она засветилась.
Клавиши [SEL] используются для выбора управля-
емого канала.
3
Нажмите клавишу [TO STEREO] секции SELECTED
CHANNEL так, чтобы она засветилась.
В секции SELECTED CHANNEL можно выпол-
нить детальную настройку параметров для канала,
который в данный момент выбран клавишей
[SEL] (подробно действия в секции SELECTED
CHANNEL описаны на стр. 65). При включении
клавиши [TO STEREO] сигнал, посылаемый из
этого входного канала на шину STEREO также бу-
дет включен. При этом загорится индикатор [TO
ST] линейки каналов INPUT.
4 Поднимите соответствующий фейдер
на линейке каналов INPUT.
Уровень входного сигнала отображается на инди-
каторе уровня сигнала, расположенном справа от
клавиши [ON] секции CH.
5 Включите клавишу [PAN] секции
ENCODER MODE.
6 Используйте кодировщик линейки
каналов INPUT для настройки
панорамы входного канала.
Примечание
Для переключения между каналами L/R и настройки
панорамы каждого из каналов при посылке сигнала из
канала ST IN / канала FX RTN на шину STEREO необходимо
несколько раз нажать клавишу [SEL].
7 Нажмите клавишу [ON] секции STEREO
A и клавишу [ON] секции STEREO B
линейки каналов STEREO A/B (при этом
загорится индикатор).
8 Поднимите фейдеры [STEREO A]/
[STEREO B] на линейке каналов STEREO
A/B.
Сигнал, посланный на стереошину, будет до-
ставлен через каналы STEREO A/B и выведен на
выходы STEREO OUT A/B.
Управление входными каналами
Работа с устройством
Клавиша [SEL]
Клавиша [ON]
секции CH
Индикатор уровня
Клавиша [TO STEREO]
Кодировщик [PAN] секции STEREO
Клавиша [ON]
секции STEREO A
Фейдер STEREO A Фейдер
STEREO В
Клавиша
[ON] секции
STEREO В
