PM5D/PM5D-RH V2 / DSP5D Руководство пользователя
4
38
WC IN
(BNC) WC OUT
(BNC)
WC OUT (BNC)
WC IN
(BNC) WC IN
(BNC) WC OUT
(BNC)
75 Ω ON/OFF= ON
75 Ω ON/OFF= ON 75 Ω ON/OFF= ON 75 Ω ON/OFF= ON
Word clock
master
Device A
Word clock
slave
Device B
Word clock
slave
Device C
Word clock
slave
WC OUT
(BNC)
WC IN (BNC) WC IN (BNC) WC IN (BNC) WC IN (BNC)
75 Ω ON/OFF= ON
75 Ω ON/OFF= ON 75 Ω ON/OFF= ON 75 Ω ON/OFF= ON 75 Ω ON/OFF= ON
Word clock
master
Device A
Word clock
slave
Word clock
distribution box
Device B
Word clock
slave
Device C
Word clock
slave
Device D
Word clock
slave
DIGITAL
OUT DIGITAL
IN
Digital audio signal
+
Clock data
Device A
Word clock
master
Device B
Word clock
slave
WORD CLOCK MASTER CLOCK SELECT area

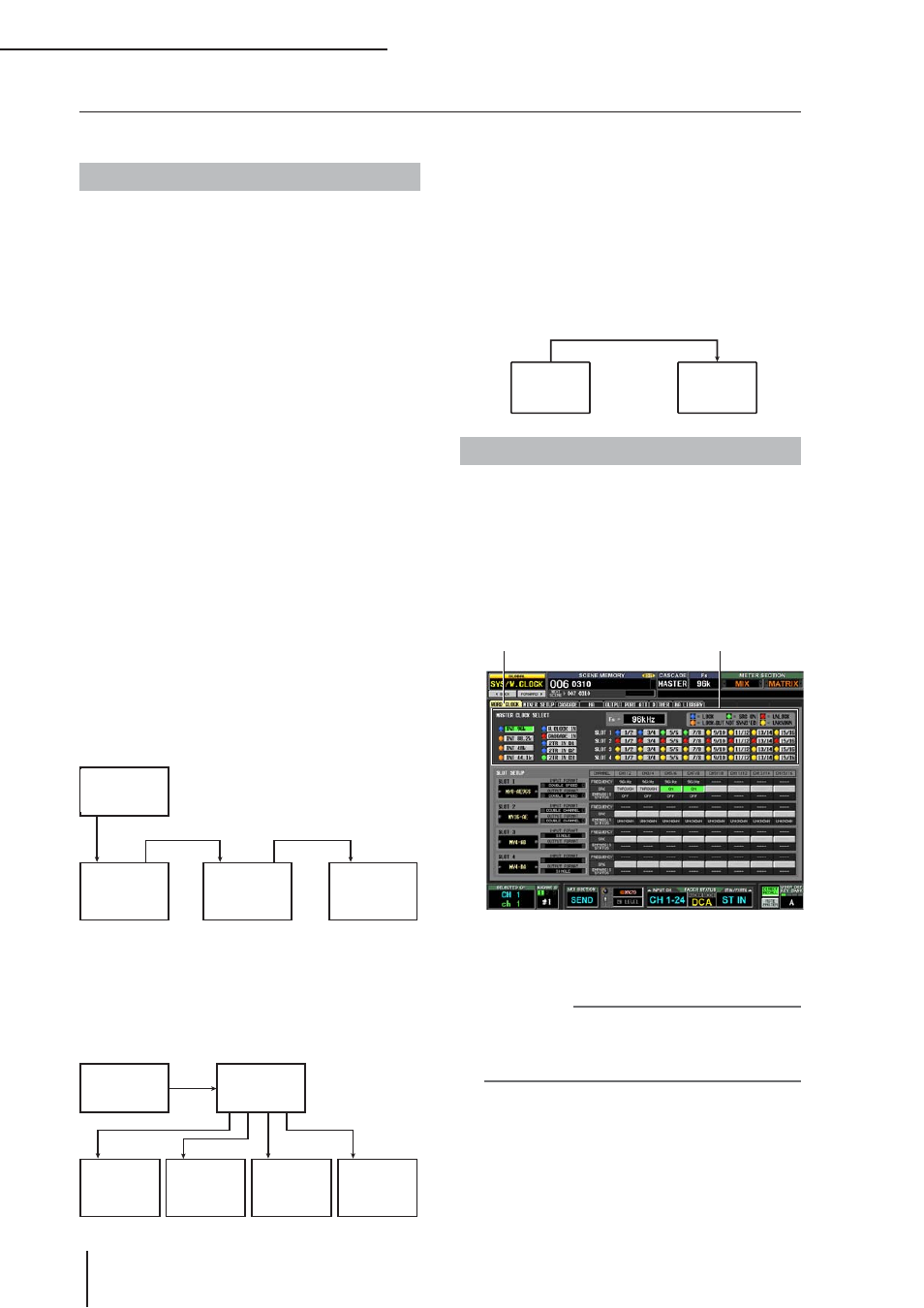

О синхроимпульсе
При передаче или получении цифрового аудиосигна-
ла между несколькими устройствами эти устройства
должны обрабатывать аудиосигналы согласовано во
времени (т.е синхронно). К примеру, если обработка
аудиосигнала не синхронизирована, сигналы не будут
передаваться корректно, и при этом возникут паразит-
ные шумы, даже если оба устройства будут работать на
одной и ту же частоте дискретизации.
Сигнал, который используется для синхронизации
обработки цифрового аудиосигнала, называют «син-
хроимпульс». Обычно одно из устройств передает
синхроимпульс, а другое устройство при получении
синхроимпульса синхронизируется с ним (устройство,
передающее синхроимпульс, называется ведущим,
а принимающее устройство называется ведомым).
Синхронизация между PM5D/ DSP5D и внешними
устройствами может быть достигнута двумя спосо-
бами: передачей/приемом собственного синхроим-
пульса, или использовании временного кода, который
включен в цифовой аудиосигнал. Разъемы WORD
CLOCK IN/OUT находятся на задней панели PM5D
(передней панели DSP5D) и могут быть использованы
для передачи/приема собственного синхроимпульса.
В общем случае, подключение синхроимпульса может
быть произведено двумя следующими способами.
Использование последовательного
подключения
При использовании этого способа сигнал распро-
страняется последовательно; разъем WORD CLOCK
OUT первого устройства подключен к разъему
WORD CLOCK IN второго устройства и так далее.
Выставье все переключатели 75Ω ON/OFF устройс-
тва PM5D в положение ON. В устройстве DSP5D
выключатель 75Ω зафиксирован в положении ON.
Этот способ не рекомендован для применения в
больших системах.
Использование синхронизатора
В этом способе используется специальный синхро-
низатор, который предназначен для распределения
сигнала от ведущего устройства к ведомым. Выставье
все переключатели 75Ω ON/OFF устройства PM5D в
положение ON.
Если внешнее устройство не имеет разъема WORD
CLOCK IN/OUT
, следует использовать временные
данные, которые включены в цифровой аудиосигнал.
В этом случае и цифровой аудиосигнал, и времен-
ные данные посылаются из разъема DIGITAL OUT
ведущего устройства к разъему DIGITAL IN ведомого
устройства.
Выбор ведущего устройства
При цифровом подключении PM5D/DSP5D к внешне-
му устройству необходимо выбрать источник, кото-
рый будет ведущим устройством системы в целом.
1 В секции DISPLAY ACCESS несколько
раз нажмите кнопку [SYS/W.CLOCK],
чтобы перейти в раздел WORD CLOCK.
В этом разделе можно выбрать ведущее устройс-
тво, а также выбрать статус входного синхронизи-
рующего сигнала для каждого слота или разъема.
Примечание:
Изменение источника синхронизации может привести
к появлению шума, вызваного потерей синхронизации.
Перед выполнением следующих операций необходимо
снизить уровень громкости на мониторах.
Для того, чтобы выбрать одно из нижеперечис-
ленных устройств, необходимо использовать об-
ласть MASTER CLOCK SELECT, расположенную
в верхней части экрана. Можно выбрать один из
нижеперечисленных источников
Подключение и настройка синхроимпульса
В этом разделе описывается настройки синхроимпульса, необходимые для передачи или получения цифрового
аудиосигнала между PM5D/DSP5D и внешним цифровым устройством.
Подключение и настройки
Работа с устройством
Цифровой аудио-
сигнал + данные
синхронизации
Цифровой
выход
Цифровой
вход
Ведомое
устройство
В
Ведущее
устройство
А
Ведущее устройство
Переключатель 75Ω
ON/OFF включен
Ведомое устройство А
Переключатель 75Ω
ON/OFF включен
Ведомое устройство B
Переключатель 75Ω
ON/OFF включен
Ведомое устройство
C Переключатель 75Ω
ON/OFF включен
Ведомое
устройство А
Переключатель
75Ω ON/OFF
включен
Ведомое
устройство B
Переключатель
75Ω ON/OFF
включен
Ведомое
устройство C
Переключатель
75Ω ON/OFF
включен
Ведомое
устройство D
Переключатель
75Ω ON/OFF
включен
Ведущее устройство
Переключатель 75Ω
ON/OFF включен
Синхронизатор
Вкладка WORD CLOCK Область MASTER CLOCK SELECT
