Руководство Пользователя

PM5D/PM5D-RH V2 / DSP5D

199

D

E

F

A

B

6

7

5

4

1

2

3

Информация, от

раж

аемая на

дисплее

Меню

ф

ункций

Общие

ф

ункции

Прило

ж

ения

Функции

INPUT

К

о

мм

у

т

ация

вых

о

д

ов

LOCATE POINT

Данные кнопки соответствуют каждой точке быстрого
перехода. 12 точек быстрого перехода можно определять
для устройств, совместимых с MMC, а другие 12 точек
быстрого перехода можно раздельно назначать для
устройств, совместимых с RS422. При нажатии кнопок
1—20 будет передаваться команда перемещения на соот-
ветствующую точку для протокола MMC или RS422.

Временной код

Данное поле отображает временной код, который
определяется для каждой точки быстрого перехода.
Для изменения временного кода нажмите кнопку ,
расположенную слева, чтобы открыть окно MMC/RS422
LOCATE POINT, и укажите новый временной код в
часах/минутах/секундах/кадрах (для формата DENON
используйте элементы track/minute/second/frame
(трек/минута/секунда/кадр), чтобы указать значения).
Используйте кнопку CAPTURE, расположенную справа,
для захвата временного кода, принятого PM5D.

CAPTURE

Данная кнопка вызывает функцию захвата текущего
временного кода, принятого PM5D, а также запол-
нения поля временного кода. При использовании
формата MMC источник временного кода, частота
кадров, а также время смещения могут определяться
в разделе EVENT LIST (функция SCENE) ( стр.177).
При использовании формата RS422 временные данные
будут захватываться в момент управления внешними
устройствами.

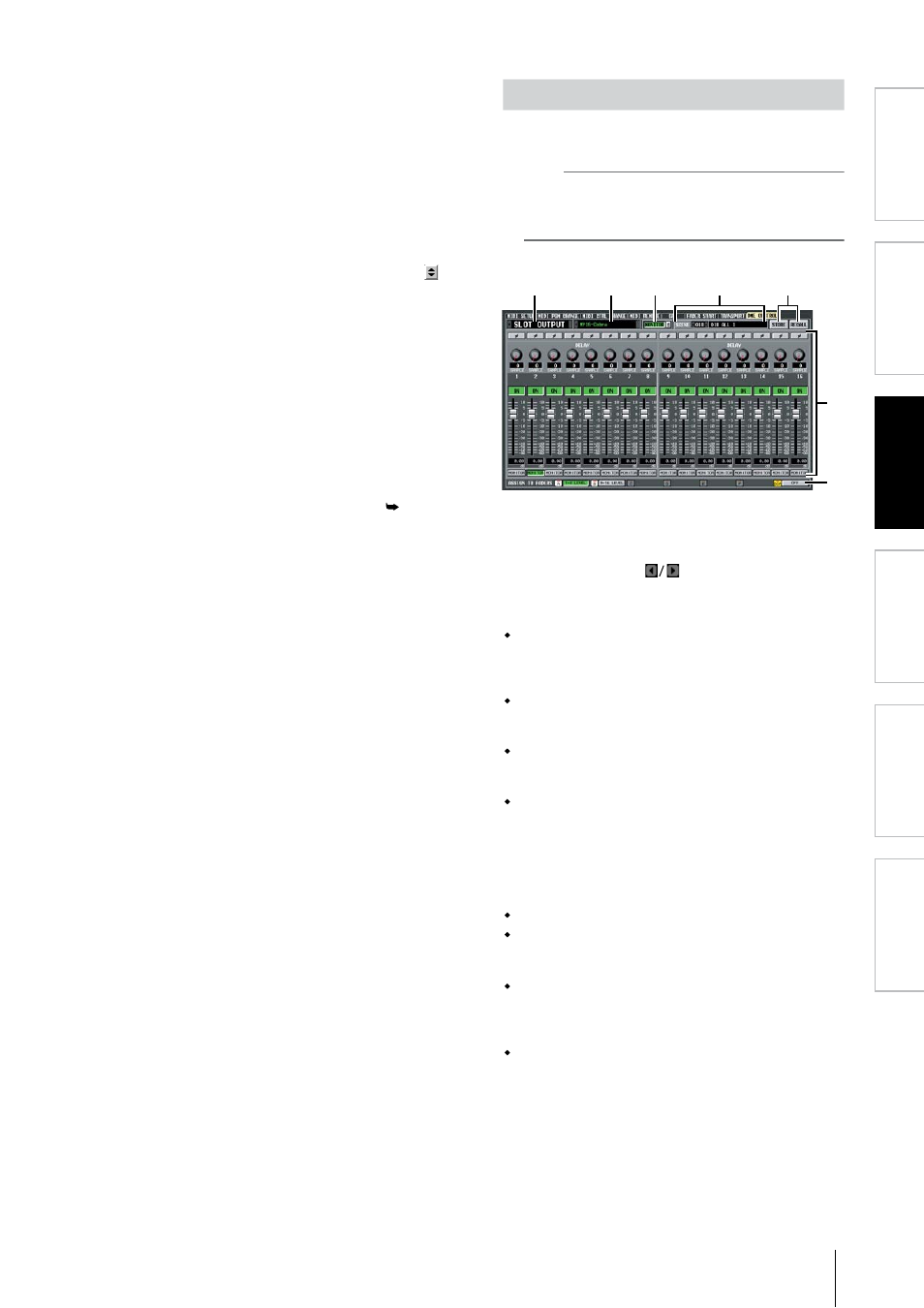

Раздел DME CONTROL

В данном разделе можно удаленно управлять различными
функциями цифровых микшерских пультов Yamaha серии
DME.

Совет

Согласно последним данным (апрель 2007), данная функция
может использоваться с моделями DME64N, DME24N, DME8i-C,
DME8o-C, DME4io-C, DME8i-ES, DME8o-ES и DME4io-ES серии DME
(данная функция не может применяться с DME32).

Область выбора типа компонента

В данной области можно выбрать тип компонента
серии DME, которым необходимо управлять с PM5D.
При нажатии кнопок

, находящихся слева и

справа, выберите тип компонента; изображение в цент-
ральной части раздела будет меняться соответственно.
Можно выбрать следующие типы компонентов.
SETUP
Выбирается порт подключения устройства PM5D и
модуля серии DME, а также инициируется или преры-
вается обмен данными.
GEQ
Управление графическим эквалайзером модуля серии
DME с модуля PM5D.
PEQ
Управление параметрическим эквалайзером модуля
серии DME с модуля PM5D.
CROSS OVER
Внутренний сигнал модуля серии DME разбивается
на шесть частотных полос, при этом можно управлять
уровнем выходного сигнала, типом фильтра и кру-
тизной АЧХ, частотой среза и т. д. для каждой полосы.
Данный раздел также позволяет указывать частоты
разделения полос кроссовера.
LONG DELAY
SHORT DELAY
Управление функциями долгой задержки и короткой
задержки модуля серии DME с модуля PM5D.
MATRIX
Устанавливает уровень сигнала, посылаемого с опре-
деленного входа модуля серии DME на все выходы,
или от всех входов к назначенному выходу.
SLOT OUTPUT
Для каждого слота модуля серии DME можно указать
уровень выходного сигнала, время задержки и фазу
каждого порта.

Область выбора компонента

Исходя из типа компонента, выбранного в (

1

), выби-

рается компонент для управления.
