Руководство Пользователя

PM5D/PM5D-RH V2 / DSP5D

107

12

1

2

3

4

5

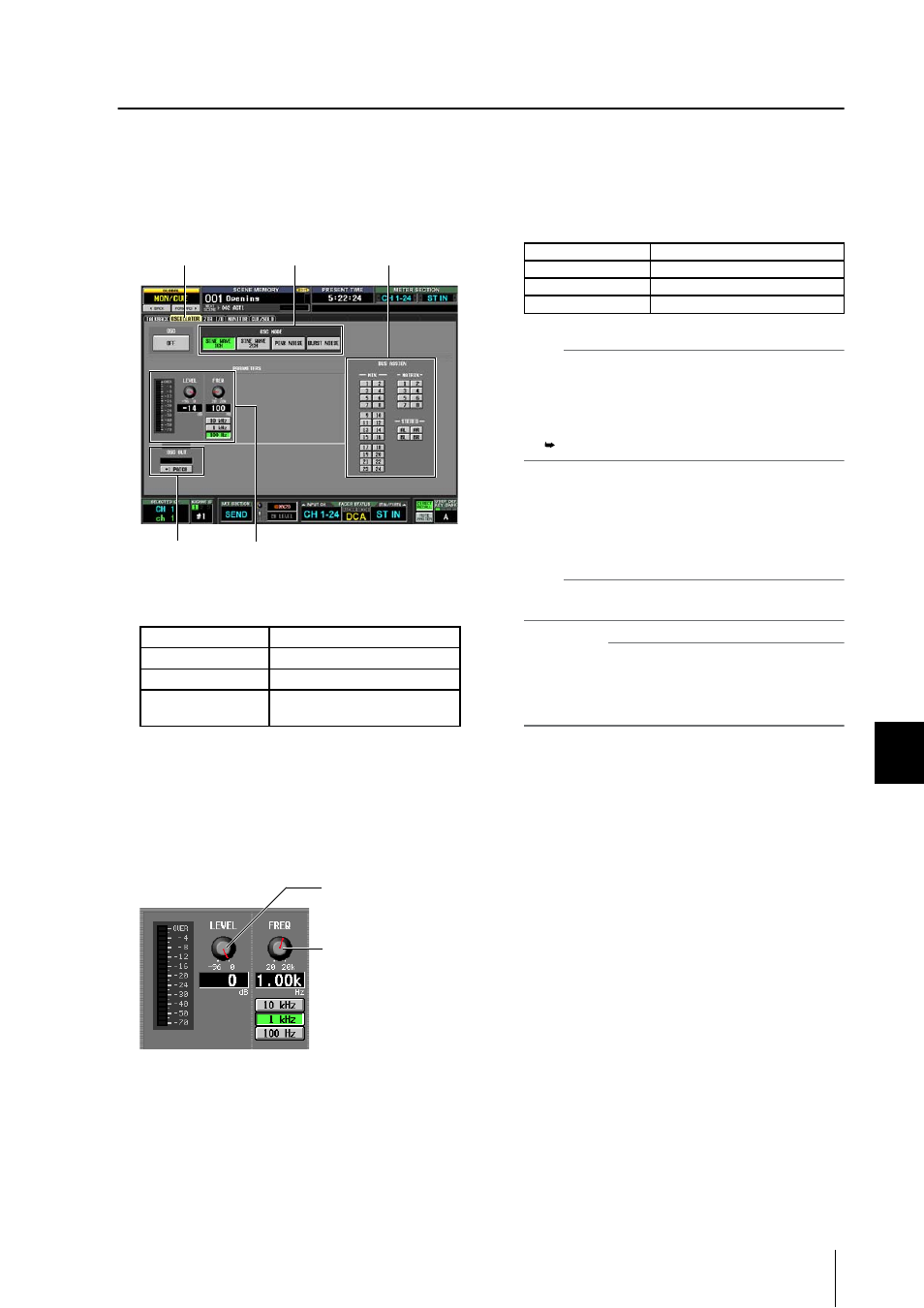

OSCILLATOR

Использование генератора

В PM5D есть встроенный тестовый генератор. Отправляя сигнал генератора на определенную шину, можно проверить рабо-
ту подключенных устройств или акустику зала.

Область OSC MODE Область BUS ASSIGN

Область OSC OUT

Область PARAMETERS

Регулятор LEVEL

Регулирует выходной
уровень генератора

Регулятор FREQ

Регулирует частоту

синусоиды

генератора. С

помощью кнопок,

расположенных

ниже, можно

предустановленные

варианты частоты

Несколько раз нажмите клавишу [MON/CUE]
секции DISPLAY ACCESS, чтобы прейти в раздел
OSCILLATOR.

Щелкните по кнопке в секции OSC MODE для вы-
бора типа генератора из следующих вариантов.

Кнопка SINE WAVE 1CH Синусоидальный сигнал, 1 канал

Кнопка SINE WAVE 2CH Синусоидальный сигнал, 2 канала

Кнопка PINK NOISE

Розовый шум

Кнопка BURST NOISE

Импульсный шум (прерывистый
розовый шум)

Используйте регуляторы и кнопки области
PARAMETERS для регулировки параметров
генератора.

Параметры, которые могут быть настроены, будут
зависеть от типа генератора, который выбран в шаге
2. Например, если выбран тип генератора SINE WAVE
1CH, раздел будет содержать следующие параметры.

Щелкните по кнопке BUS ASSIGN для выбора
выхода сигнала генератора из следующих
вариантов.

MIX 1—24

Шины MIX 1—24

MATRIX 1—8

Шины MATRIX 1—8

STEREO A L/R

Шины STEREO A каналы L/R

STEREO B L/R

Шины STEREO B каналы L/R

Совет

• При выборе типа генератора SINE WAVE 2CH сигнал левого

канала генератора будет послан на нечетные шины (или
выход L), а сигнал правого канала генератора будет послан
на четные шины (или выход R).

• Можно использовать область OSC OUT для назначения

прямого выхода сигнала генератора на выход или слот
( стр. 237).

Нажмите клавишу [ON] секции OSCILLATOR.

Сигнал генератора будет послан на шину, которая
выбрана в шаге 4. При повторном нажатии клавиши
генератор выключится.

Совет

Клавиша [ON] секции OSCILLATOR и кнопки OSC ON/OFF на экране
связаны.

Примечание

Если клавиша [ON] секции OSCILLATOR выключена, и на дисплее
не показан раздел OSCILLATOR (функция TALKBACK), нажатие
этой клавиши приведет только к показу раздела OSCILLATOR;
клавиша не включится. При повторном нажатии клавиша
включится.

С

л

у

ж

ебна

я связь и г

енера

то

р
