PM5D/PM5D-RH V2 / DSP5D Руководство пользователя

7

70

C H 1

Выбор канала и изменение
его параметров

Секция SELECTED CHANNEL позволяет управлять
каналом, предварительно выбранным клавишей [SEL].
Чтобы выбрать входной канал, нажмите клавишу
[SEL] в линейке каналов INPUT или линейке кана-
лов STIN/FX RTN (при необходимости до нажатия
клавиши [SEL] переключите слой). Чтобы выбрать вы-
ходной канал, нажмите клавишу [SEL] в секции MIX,
секции MATRIX или линейке каналов STEREO A/B.

1 Нажмите клавишу [SEL], чтобы выбрать

канал, с которым вы хотите работать.

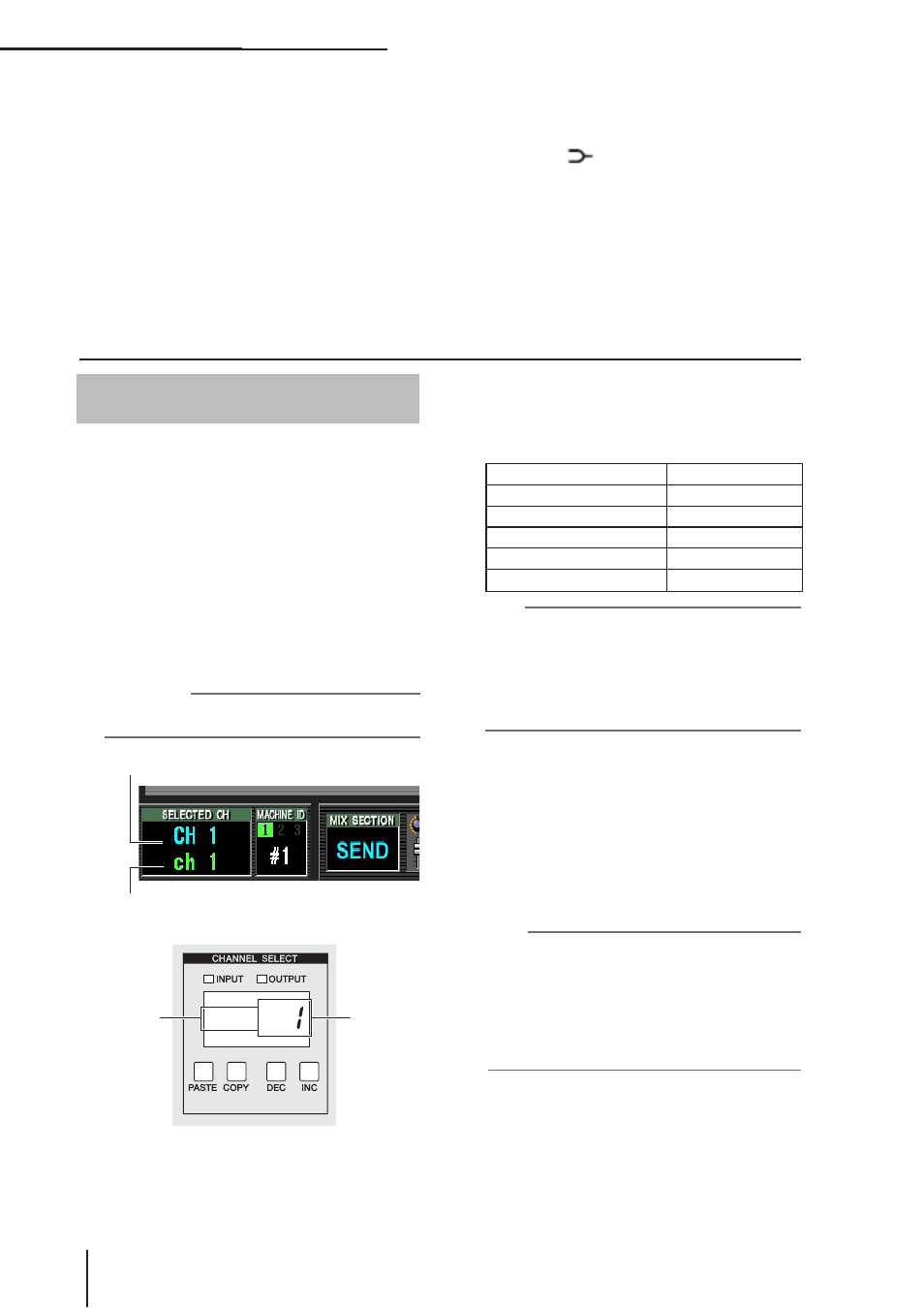

Номер и имя выбранного канала отображается
в области SELECTED CH в нижней левой части
экрана, а также в секции SELECTED CHANNEL
(индикатором имени и индикатором номера).

Примечание

При последовательном подключении к модели DSP5D в
поле MACHINE ID отображается номер устройства.

Номер, отображаемый на индикаторе номера,
может быть следующим. Если канал является свя-
занным, отображается точка после символов. При
выборе канала FX RTN отображается точка между
символами.

Выбранный канал

Индикатор номера

Входные каналы 1—48

1—48

Каналы ST IN/FX RTN 1—4 (L/R)

1L./1r. —4L./4r.

Каналы MIX 1—24

1—24

Каналы MATRIX 1—8

1—8

Каналы STEREO A (L/R)

AL., Ar., BL., Br.

Совет

При работе со стереоканалами (каналы ST IN/FX RTN,

каналы STEREO A/B), можно переключаться между левым
и правым каналом нажатием одной и той же клавиши
[SEL].

Также переключить канал можно с помощью клави-
ши [DEC] секции CH/ клавиши [INC] секции СН в секции
SELECTED CHANNEL.

2 Изменить параметры выбранного

канала можно при помощи элементов
управления секции SELECTED
CHANNEL.

После выбора канала (см. шаг 1) значения парамет-
ров этого канала будут отображены индикаторами
и светодиодами секции SELECTED CHANNEL.

Эти параметры можно изменить с помощью эле-
ментов управления секции SELECTED CHANNEL.

Совет

Работа с гейтом, компрессором, эквалайзером и обрез-

ным фильтром низких частот описывается во второй
части этой главы.

Подробноую информацию о DCA-группах и mute-группах

см. на стр. 82, 83.

При работе с параметром, выбранным в AUTO DIS PLAY

раздела PREFERENCE 1, связанный с этим параметром
раздел будет открываться автоматически.

3 Точно таким же способом можно

выбрать любые другие каналы и
изменить их параметры.

Кодировщик [Q] секции EQ

Настраивает Q (добротность) каждой полосы.
Этот кодировщик отключен для полос, которые
переключены на шельфовый эквалайзер, обрезной
фильтр низких частот или обрезной фильтр высо-
ких частот.

Кодировщик [FREQUENCY] секции EQ

Настраивает центральную частоту (или частоту
среза) усиления/подавления каждой полосы.

Индикатор [FREQUENCY] секции EQ

Отображает центральную частоту (или частоту
среза) усиления/подавления в кГц или Гц (заграет-
ся индикатор выбранной единицы измерения).

Кодировщик [GAIN] секции EQ

Настраивает степень усиления/ подавления каж-
дой полосы.

Клавиша [

]

Если эта клавиша включена, соответствующая
полоса LOW будет переключена в режим шель-
фового эквалайзера. В этом случае регулятор [Q]
секции EQ для полосы LOW будет отключен.

Управление из секции SELECTED CHANNEL

Работа с секцией SELECTED CHANNEL

Номер выбранного канала

Имя выбранного канала

Индикатор
имени
Имя выбран-
ного канала.

Индикатор
номера
Номер
выбранного
канала.

Работа с устройством
