Инструкция по эксплуатации Yamaha DSP5D
Страница 120
Руководство Пользователя
15
120
PM5D/PM5D-RH V2 / DSP5D
2
3
4
5
1
2
3
4
5

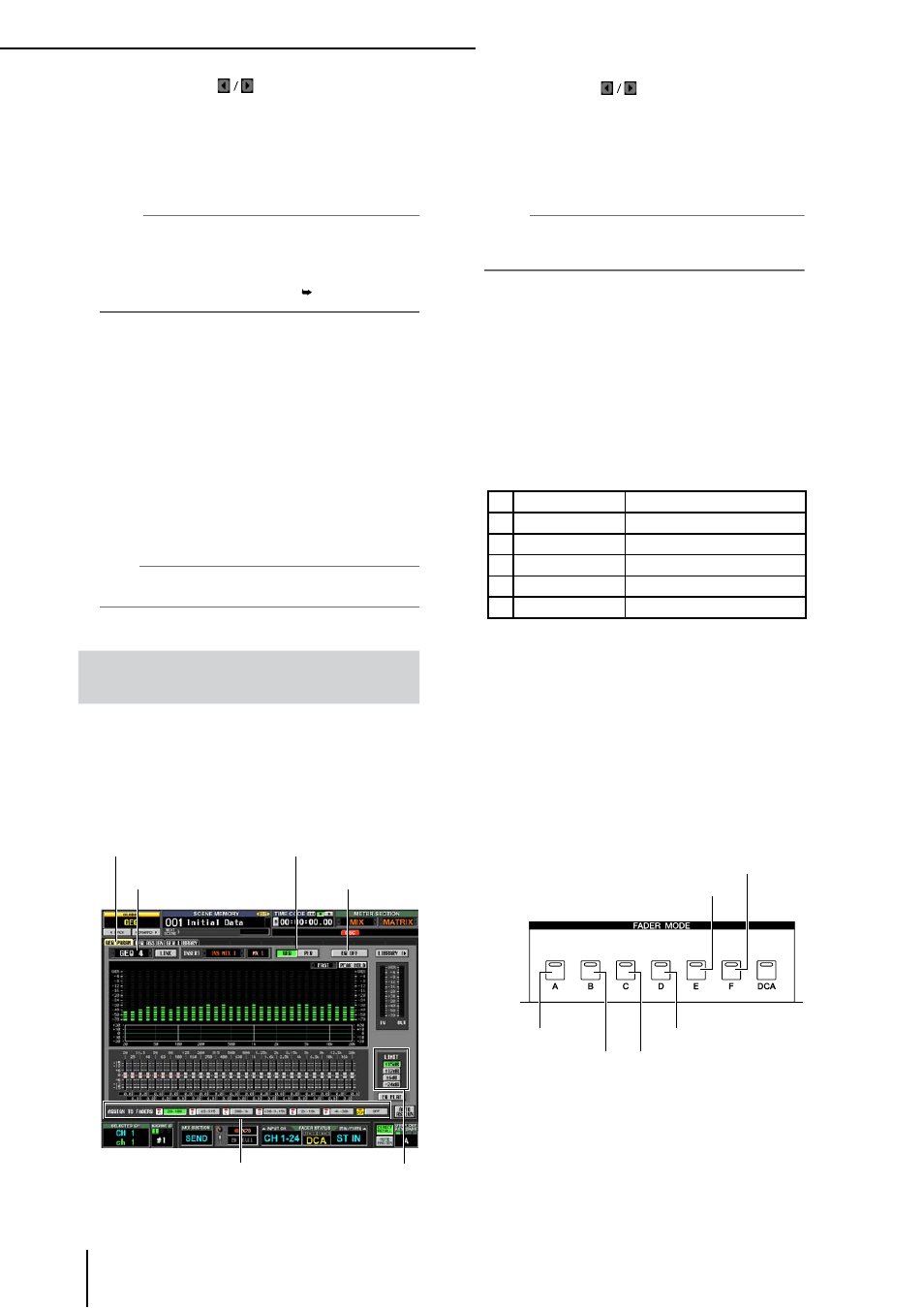

Графический эквалайзер и параметрический эквалайзер
Область ASSIGN TO FADERS
4,00 кГц — 20,0 кГц
2,00 кГц — 10,0 кГц
630 Гц — 3,15 кГц
200 Гц — 1,00 кГц
63,0 Гц — 315 Гц
20,0 Гц — 100 Гц
Область LIMIT
GEQ PARAM
Поле MODULE
Кнопка EQ ON/OFF
Кнопка GEQ/PEQ
Управление графическим эквалайзером
из секции DCA
Ниже описывается управление графическим эквалайзером
при помощи клавиш и фейдеров в линейке DCA на панели.
В данном случае соответствующий графический эквалайзер
условно подразделяется на шесть объектов управления.
В секции DISPLAY ACCESS несколько раз нажми-
те клавишу [GEQ], чтобы перейти в раздел GEQ
PARAM.
Нажмите кнопку
слева и справа от поля
MODULE, чтобы выбрать модуль GEQ, с кото-
рым вы хотите работать.
Кнопка GEQ ON/OFF должна быть включена. Со-
ответствующий модуль должен быть подключен в
разрыв нужного канала, и вход/выход разрыва этого
канала должен быть включен.
Совет
• Верхняя часть раздела GEQ PARAM выступает в качестве
спектроанализатора. Если сигнал подается в соответствую-
щий канал, уровень каждой частотной полосы отображается
в реальном времени.
• Чтобы выбрать нужный модуль GEQ, также можно использо-
вать раздел GEQ ASSIGN функции GEQ ( стр. 173).
Нажмите кнопку GEQ, расположенную в верх-
ней части экрана (по центру), чтобы выбрать
31-полосный графический эквалайзер.
При желании можно использовать кнопки области
LIMIT, чтобы установить диапазон значений фейдеров.
Секция LIMIT позволяет выбрать максимальную степень и
направление изменений, регулируемых фейдерами. Можно
выбрать ±15 дБ/±12 дБ /±6 дБ (как усиление, так и ослабле-
ние) или –24 дБ (только ослабление).
При помощи фейдеров в нижней части экрана
отрегулируйте степень усиления/ослабления.
Значение каждого фейдера отображается на индикато-
ре, расположенном непосредственно под фейдером.
Совет
Нажмите кнопку EQ FLAT, расположенную под областью LIMIT,
чтобы установить все фейдеры на 0 дБ.
Нажмите кнопку
слева и справа от поля
MODULE, чтобы выбрать модуль GEQ, с кото-
рым вы хотите работать.
Кнопка GEQ ON/OFF должна быть включена.
Соответствующий модуль должен быть подключен
к соответствующему каналу, и вход доступен для
канала.
Совет
Когда открыт раздел GEQ PARAM, нажмите клавишу [SEL] кана-
ла, в разрыв которого подключен модуль GEQ, чтобы загрузить
соответствующий модуль GEQ в раздел.
Нажмите кнопку GEQ, расположенную в верх-
ней части экрана (по центру), чтобы выбрать
31-полосный графический эквалайзер.
При помощи кнопок области LIMIT выберите
максимальную степень и направление измене-
ний, регулируемых фейдерами.
В нижней части экрана нажмите кнопку в сек-
ции ASSIGN TO FADERS, чтобы выбрать диапа-
зон, регулируемый DCA-фейдерами.
Кнопки в секции ASSIGN TO FADERS соответствуют
следующим частотным диапазонам.
А
Кнопка 20.0-100
Восемь полос 20,0 Гц — 100 Гц
В
Кнопка 63.0-315
Восемь полос 63,0 Гц — 315 Гц
С
Кнопка 200-1.00k
Восемь полос 200 Гц — 1,00 кГц
D
Кнопка 630-3.15k
Восемь полос 630 Гц — 3,15 кГц
E
Кнопка 2.00k-10.0k Восемь полос 2,00 кГц — 10,0 кГц
F
Кнопка 4.00k-20.0k
Восемь полос 4,00 кГц — 20,0 кГц
Щелкнув по одной из кнопок, можно использовать
DCA-фейдеры для управления фейдерами соответс-
твующего частотного диапазона. Фейдеры выбран-
ного диапазона обозначены красной линией в центре
фейдера.
До тех пор, пока какая-либо из кнопок в секции
ASSIGN TO FADERS включена, можно использовать
клавиши [A] — [F] секции FADER MODE, чтобы
выбрать частотный диапазон, соответствующий этим
кнопкам.
Даже если все кнопки в секции ASSIGN TO FADERS
выключены, выбрать диапазон, регулируемый DCA-
фейдерами, можно, удерживая клавишу [SHIFT] и
нажав одну из клавиш [A] — [F] секции FADER MODE.
