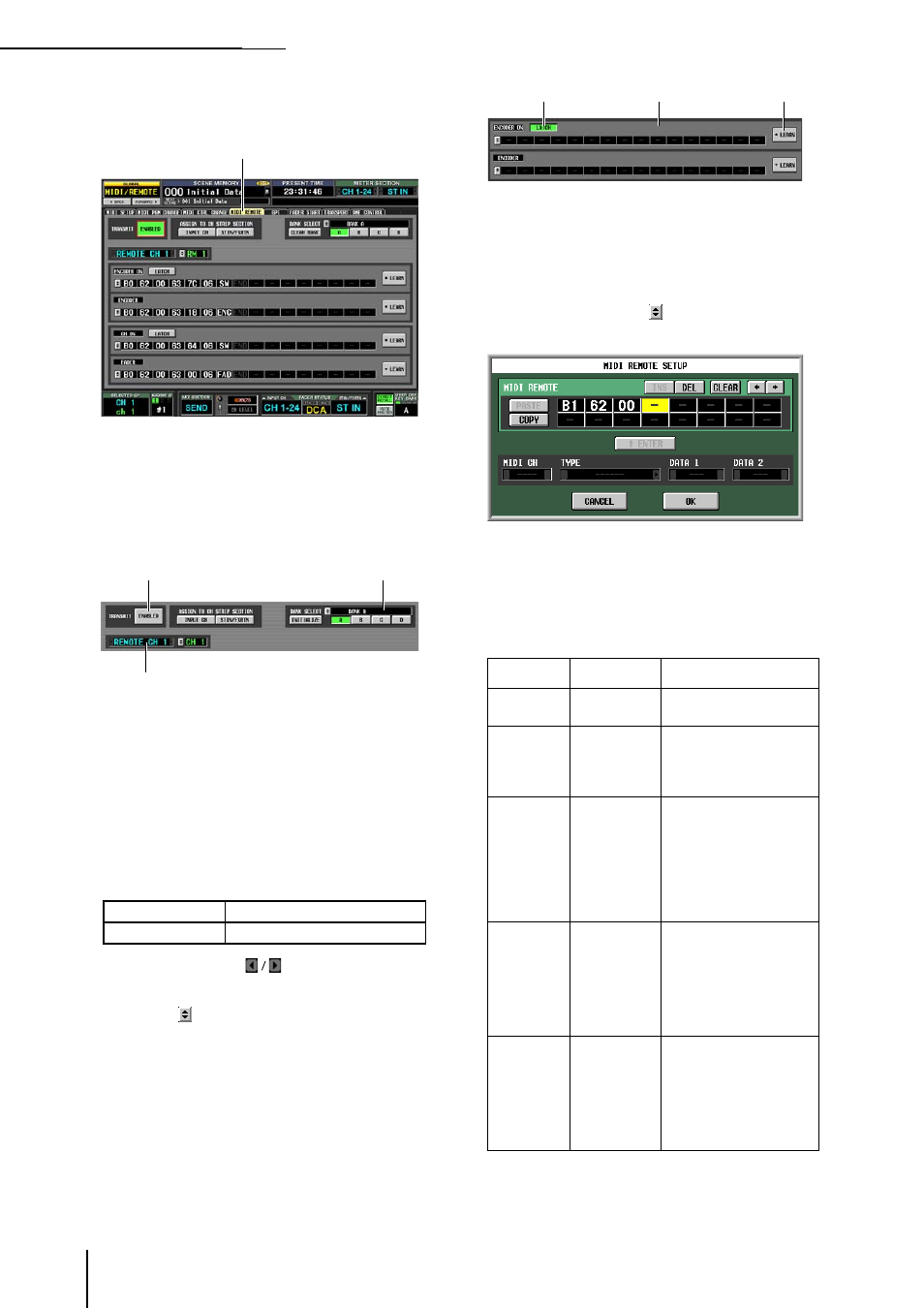

Руководство Пользователя

16

128

PM5D/PM5D-RH V2 / DSP5D

3

4

5

6

7

A

MIDI REMOTE

Дистанционное управление

Кнопка TRANSMIT

ENABLED/DISABLED

Область

BANK SELECT

Область выбора канала

Кнопка LATCH

Поле MIDI-сообщений

Кнопка LEARN

В разделе DISPLAY ACCESS нажмите несколько
раз клавишу [MIDI/REMOTE], чтобы перейти в
раздел MIDI REMOTE, который показан ниже.

В области BANK SELECT в верхней правой части
экрана, используя кнопки A — D, выберите банк,
который нужно использовать.

Имя блока отображается над кнопками A — D. Можно
изменить имя, щелкнув по кнопке слева от имени
банка.

В верхней левой части экрана установите кноп-
ку TRANSMIT ENABLED/DISABLED в состояние
ENABLED.

Передача будет включена для выбранного банка.
(Можно включить/отключить передачу для каждого из
четырех банков.)

Используйте зону выбора канала в левой части
экрана для выбора удаленного MIDI-канала, на
который надо назначить MIDI-сообщение.

Эти кнопки соответствуют следующим линейкам
каналов.

REMOTE CH 1—24

Линейка канала INPUT 1—24

REMOTE CH 25—28

Линейка канала ST IN 1—4

При щелчке по кнопкам

в левой и правой части

поля в правом поле отображается соответствующее
имя. Можно сменить имя канала MIDI Remote с помо-
щью кнопки .

Для определения MIDI-сообщений для каждого
контроллера канала используются поля MIDI-
сообщений в нижней части экрана.

Нижняя часть экрана MIDI REMOTE содержит поля
MIDI-сообщений, которые разрешают назначить
MIDI-сообщения клавише [ON] раздела ENCODER,
кодировщику, клавише [ON] раздела CH и фейдеру.

Можно назначить MIDI-сообщения контроллеру
одним из следующих трех способов.

Прямой ввод шестнадцатеричных значений

В этом методе сообщение вводится как шестнадца-
теричное значение. Для использования этого метода
нужно щелкнуть по кнопке слева от нужного поля
MIDI-сообщения, чтобы открыть окно MIDI REMOTE
SETUP.

В этом окне можно вводить сообщение, щелкнув по
нужному полю для его выбора (поле будет выделено)
и поворачивая кодировщик [DATA]. Для перемещения
выбранной позиции можно использовать клавиши
[INC]/[DEC].
Можно ввести следующие значения.

Значение

Допустимое

назначение

Содержание

00(H)

— FF(H)

Все

Переданные (в шестнадца-

теричном виде) MIDI-сооб-

щения.

END

Все

Указывает конец MIDI-со-

общения. При обработке

соответствующего контрол-

лера MIDI-сообщение будет

передано с начала и непос-

редственно до конца.

SW

Все

Указывает состояние вкл/

выкл клавиши [ON] кодиров-

щика и клавиши [ON] канала.

При включении клавиши

передается значение 7F(H),

а при выключении — 00(H).

Если назначен кодировщик

или фейдер, то, когда коди-

ровщик или фейдер работает,

будет передаваться текущее

значение клавиши.

ENC

ENCODER

ON/

ENCODER

Указывает текущую позицию

кодировщика. Если назнача-

ется на кодировщик, то когда

он работает, передается

значение 00—7F(H). Если

назначается на клавишу [ON]

кодировщика, то передается

текущее значение коди-

ровщика, когда клавиша

включена.

FAD

CH ON/

FADER

Указывает текущую позицию

фейдера. Если сообщение

назначено на фейдер, то, ког-

да он работает, это значение

передается как значение

00—7F(H). Если назначается

на клавишу [ON] из раздела

СH, то передается текущее

значение кодировщика, когда

клавиша включена.
