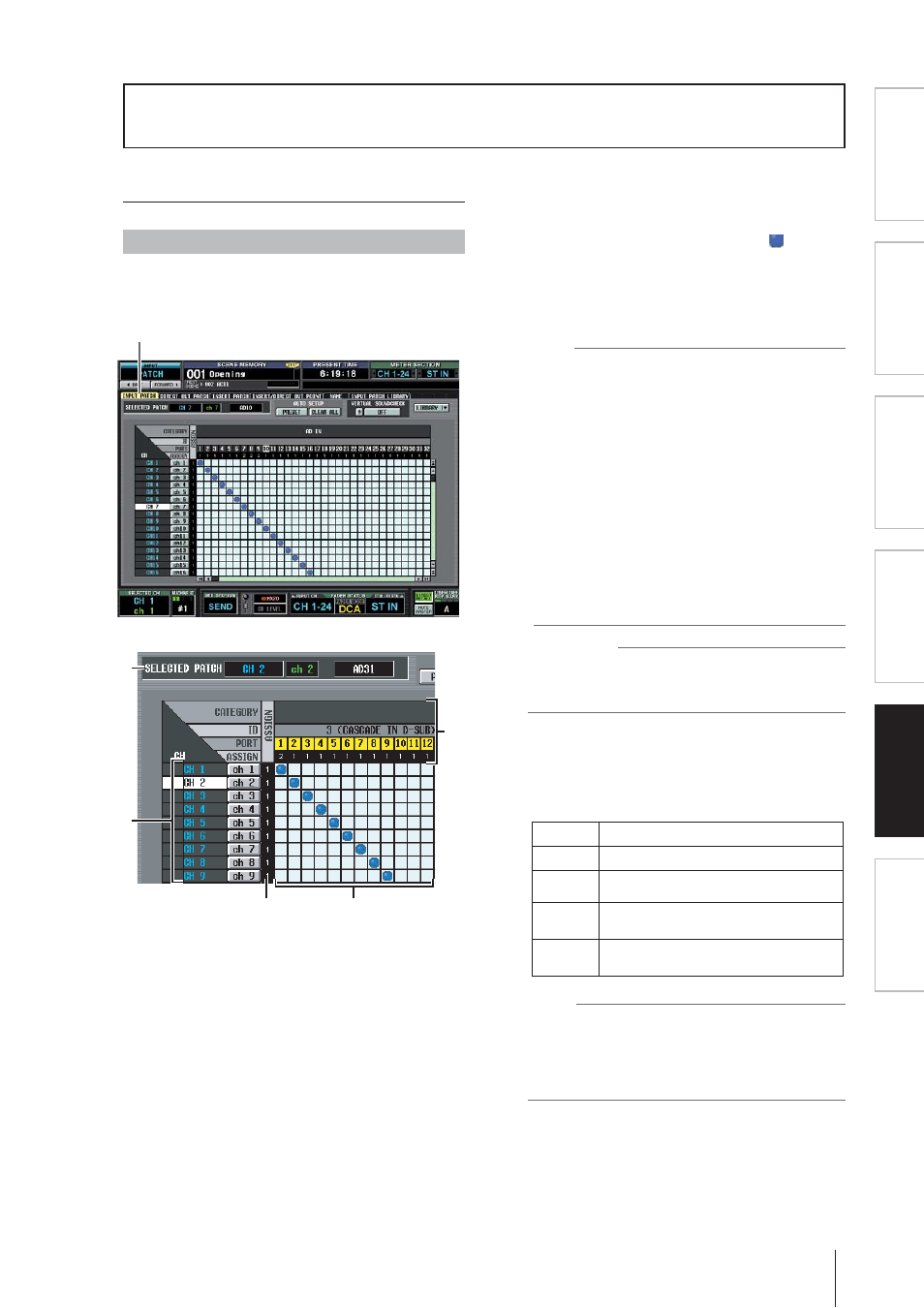

INPUT PATCH
5
1
2
3 4
Функции INPUT
Функция INPUT PATCH
Раздел INPUT PATCH
Здесь можно назначить входы (INPUT, ST IN, 2TR
IN DIGITAL/ANALOG, входные каналы слотов,
выходы встроенных эффектов) на входные каналы.
SELECTED PATCH (выбор коммутации)
Здесь указаны номер и название входного канала,
на который наведен курсор, и соответствующий
вход.
CH (входной канал)
Номер и название входного канала (входной ка-
нал, канал ST IN, канал FX RTN), назначенного на
вход. Номер канала, на который наведен курсор,
выделен цветом. Щелчок по названию откроет
окно, в котором можно назначить каналу имя.
ASSIGN (назначение)
Здесь указано количество (1 или 0) портов, назна-
ченных на вход каждого канала.
Сетка
Здесь можно коммутировать входы (горизонталь-
ные ряды) с входными каналами (вертикальные
ряды). Текущая коммутация отмечена
круж-
ком. Щелкнув по соответствующей ячейке, можно
назначить или отменить коммутацию.
Красные линии слева и сверху отображают теку-
щие координаты курсора.
Совет
При включенном параметре PATCH CONFIRMATION в
разделе PREFERENCE 1 (функция UTILITY) при каждой
попытке сменить параметры коммутации на экране
будет появляться окно подтверждения. При вклю-
ченном параметре STEAL PATCH CONFIRMATION окно
подтверждения будет также появляться при каждой
попытке создать коммутацию, которая повлечет за
собой изменение уже установленной коммутации.
Чтобы быстро переместить курсор на сетку или
вывести его за пределы сетки, удерживайте клавишу
[SHIFT] и нажмите одну из клавиш CURSOR: [◄], [►],
[▲], [▼].
Для быстрого перемещения влево или вправо
по сетке поверните кодировщик [DATA]. Для
быстрого перемещения вверх или вниз удержи-
вайте клавишу [SHIFT] и поверните кодиров-
щик [DATA].
Примечание
Можно коммутировать несколько входных каналов с
одним входом, но несколько входов с одним входным кана-
лом коммутировать нельзя.
Вход
Здесь указан (начиная сверху): тип входа, номер
входа, номер входного канала и количество назна-
ченных входных каналов. Можно выбрать один из
следующих типов порта:
Совет
Номер недоступных портов отмечен серым цветом.
Если в качестве порта SLOT IN используется конне-
ктор CASCADE, номер порта коннектора CASCADE
отображается желтым цветом на месте номера
порта SLOT IN.
AD IN Входы INPUT 1—48
AD STIN Левый/правый каналы входов ST IN 1—4
SLOT IN
Входные каналы карты ввода/вывода,
установленной в слоте 1—4
FX OUT
Левый/правый каналы выходов встроен-
ных эффектов 1—8
2TR IN
Левый/правый каналы входов 2TR IN
DIGITAL 1—3 и входов 2TR IN ANALOG 1/2
